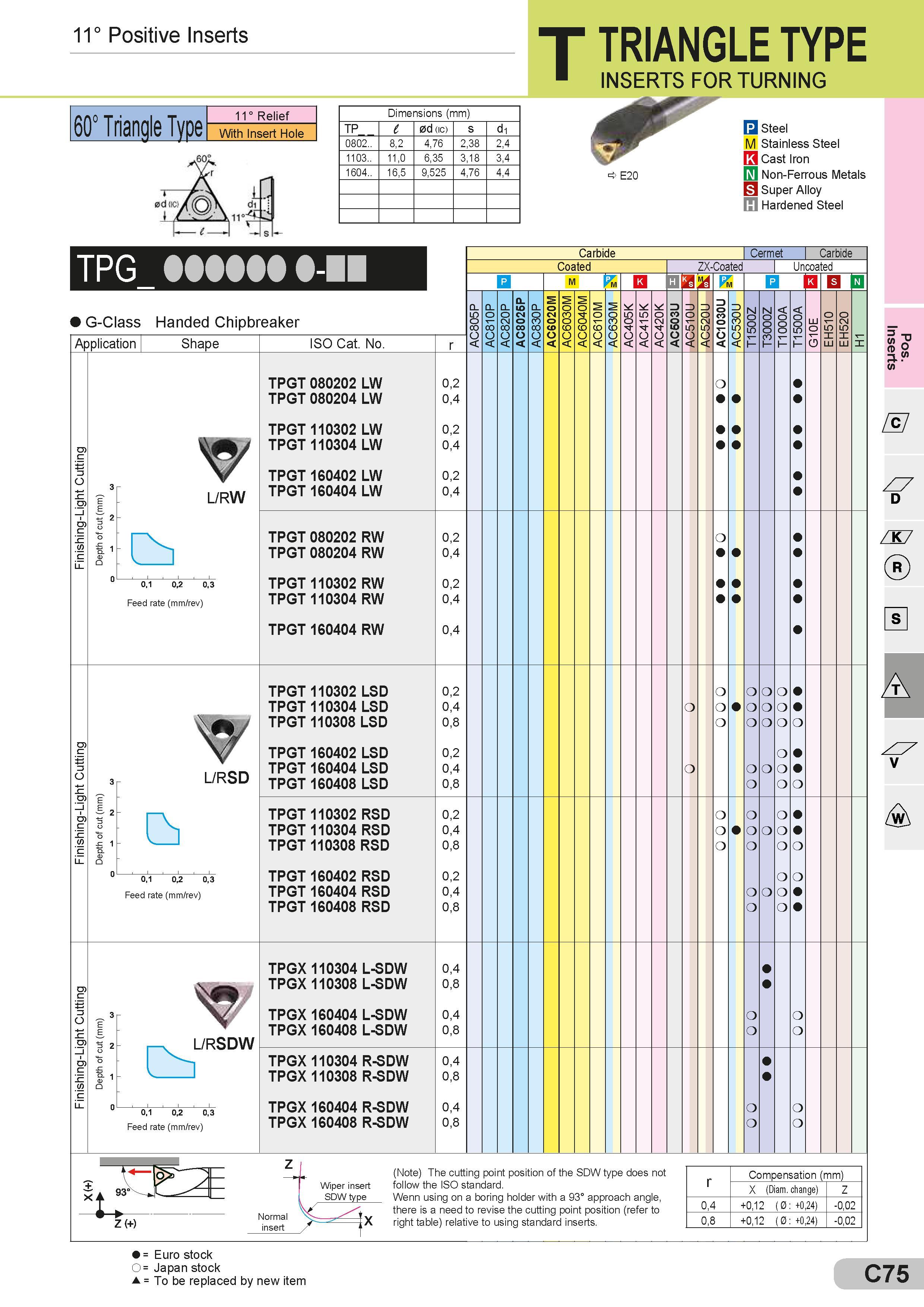

115 Каталог SUMITOMO 2018 Инструмент металлорежущий Пластины Резцы Фрезы Сверла Стр.C75

Каталог SUMITOMO 2018 Инструмент металлорежущий Стр. C75 0115 Lab2u

11° Positive Inserts T TRIANGLE TYPE B INSERTS FOR TURNING 60° Triangle Type 11° Relief With Insert Hole Dimensions (mm) Размеры указаны в мм TP l 0d (ic) s d1 0802.. 8,2 4,76 2,38 2,4 1103.. 11,0 6,35 3,18 3,4 1604.. 16,5 9,525 4,76 4,4 A E20 Группы обрабатываемых материалов по ISO P Steel M Stainless Steel Нержавеющая сталь K Cast Iron Чугун N Non-Ferrous Metals S Super Alloy H Hardened Steel Закаленная сталь G-Class Handed Chipbreaker Application Shape o L/RW 0,1 0,2 0. Feed rate (mm/rev) Подача (мм/об) O L/RSD Q 0,1 0,2 0,3 Feed rate (mm/rev) Подача (мм/об) O L/RSDW 0,1 0,2 0,3 Feed rate (mm/rev) Подача (мм/об) ISO Cat. No. r TPGT 080202 LW 0,2 TPGT 080204 LW 0,4 TPGT 110302 LW 0,2 TPGT 110304 LW 0,4 TPGT 160402 LW 0,2 TPGT 160404 LW 0,4 TPGT 080202 RW 0,2 TPGT 080204 RW 0,4 TPGT 110302 RW 0,2 TPGT 110304 RW 0,4 TPGT 160404 RW 0,4 TPGT 110302 LSD 0,2 TPGT 110304 LSD 0,4 TPGT 110308 LSD 0,8 TPGT 160402 LSD 0,2 TPGT 160404 LSD 0,4 TPGT 160408 LSD 0,8 TPGT 110302 RSD 0,2 TPGT 110304 RSD 0,4 TPGT 110308 RSD 0,8 TPGT 160402 RSD 0,2 TPGT 160404 RSD 0,4 TPGT 160408 RSD 0,8 TPGX 110304 L-SDW 0,4 TPGX 110308 L-SDW 0,8 TPGX 160404 L-SDW 0,4 TPGX 160408 L-SDW 0,8 TPGX 110304 R-SDW 0,4 TPGX 110308 R-SDW 0,8 TPGX 160404 R-SDW 0,4 TPGX 160408 R-SDW 0,8 Carbide Cermet Carbide Coated ZX-Coated Uncoated M KSMS PM o U - Z(+) Normal insert Wiper insert SDW type (Note) The cutting point position of the SDW type does not follow the ISO standard. Wenn using on a boring holder with a 93° approach angle, there is a need to revise the cutting point position (refer to right table) relative to using standard inserts. r Compensation (mm) X (Diam. ch ange) Z 0,4 +0,12 ( 0 : +0,24) -0,02 0,8 +0,12 ( 0 : +0,24) -0,02 s o e s t. tn Zc7 Z7 D ZK7 M = Euro stock O = Japan stock s = To be replaced by new item C75
