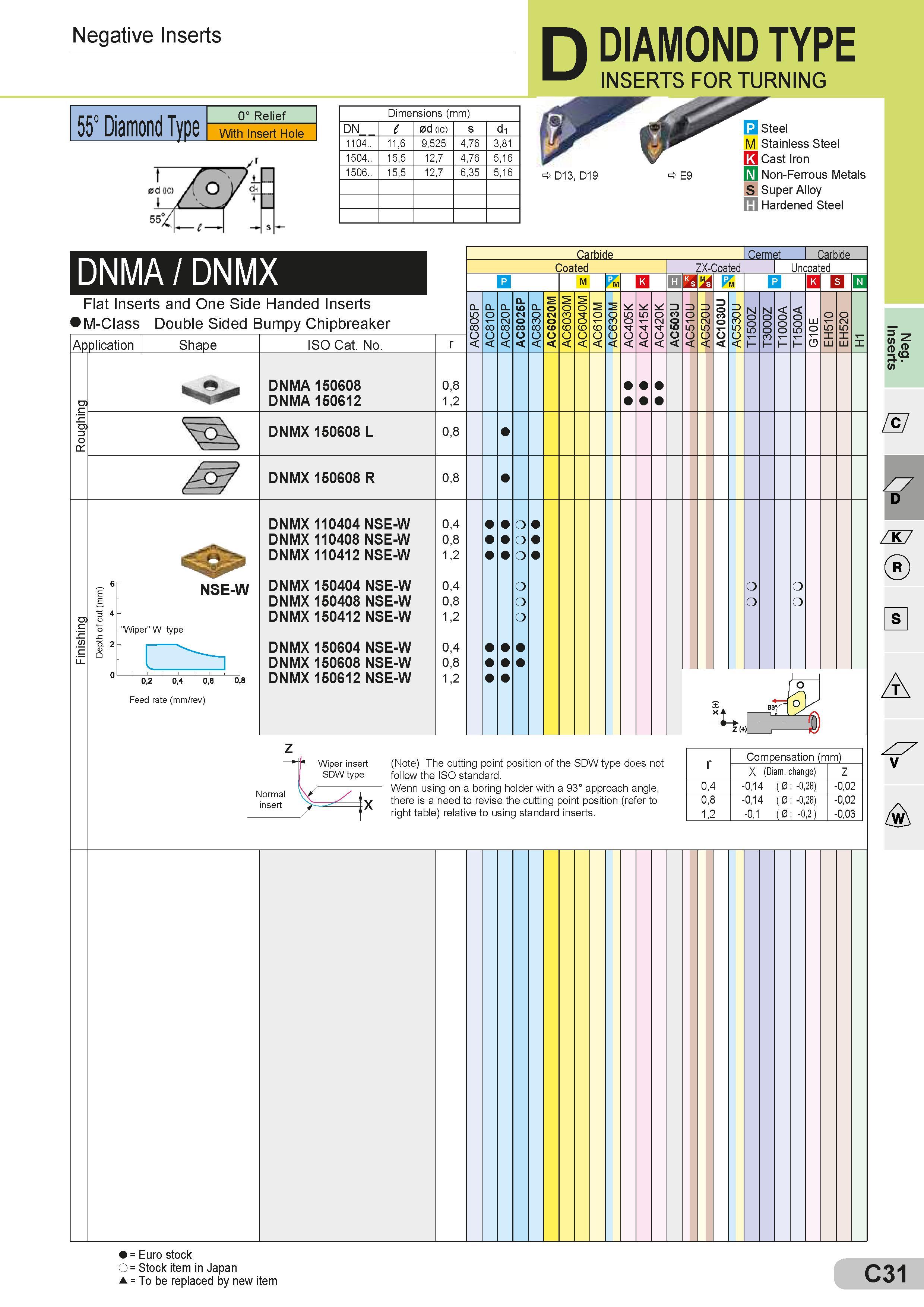

Negative Inserts 55° Diamond Type 0° Relief With Insert Hole Dimensions (mm) Размеры указаны в мм DN l 0d (ic) s d1 1104.. 11,6 9,525 4,76 3,81 1504.. 15,5 12,7 4,76 5,16 1506.. 15,5 12,7 6,35 5,16 D DIAMOND TYPE INSERTS FOR TURNING A D13, D19 A E9 Группы обрабатываемых материалов по ISO P Steel M Stainless Steel Нержавеющая сталь K Cast Iron Чугун N Non-Ferrous Metals S Super Alloy H Hardened Steel Закаленная сталь DNMA/DNMX Flat Inserts and One Side Handed Inserts M-Class Double Sided Bumpy Chipbreaker Application Shape ISO Cat. No. r DNMA 150608 DNMA 150612 0,8 1,2 DNMX 150608 L 0,8 DNMX 150608 R 0,8 DNMX 110404 NSE-W DNMX 110408 NSE-W DNMX 110412 NSE-W 0,4 0,8 1,2 DNMX 150404 NSE-W DNMX 150408 NSE-W DNMX 150412 NSE-W 0,4 0,8 1,2 DNMX 150604 NSE-W DNMX 150608 NSE-W DNMX 150612 NSE-W 0,4 0,8 1,2 Carbide I Cermet Carbide Coated M ZX-Coated Uncoated mBsTn o w e Zc7 Z7 D ZK7 NSE-W ”Wiper” W type 0,2 0,4 0,6 Feed rate (mm/rev) Подача (мм/об) & (Note) The cutting point position of the SDW type does not follow the ISO standard. Wenn using on a boring holder with a 93° approach angle, there is a need to revise the cutting point position (refer to right table) relative to using standard inserts. r Compensation (mm) X (Diam. change) Z 0,4 -0,14 ( 0 : -0,28) -0,02 0,8 -0,14 ( 0 : -0,28) -0,02 1,2 -0,1 ( 0 : -0,2 ) -0,03 M = Euro stock O = Stock item in Japan s = To be replaced by new item C31
