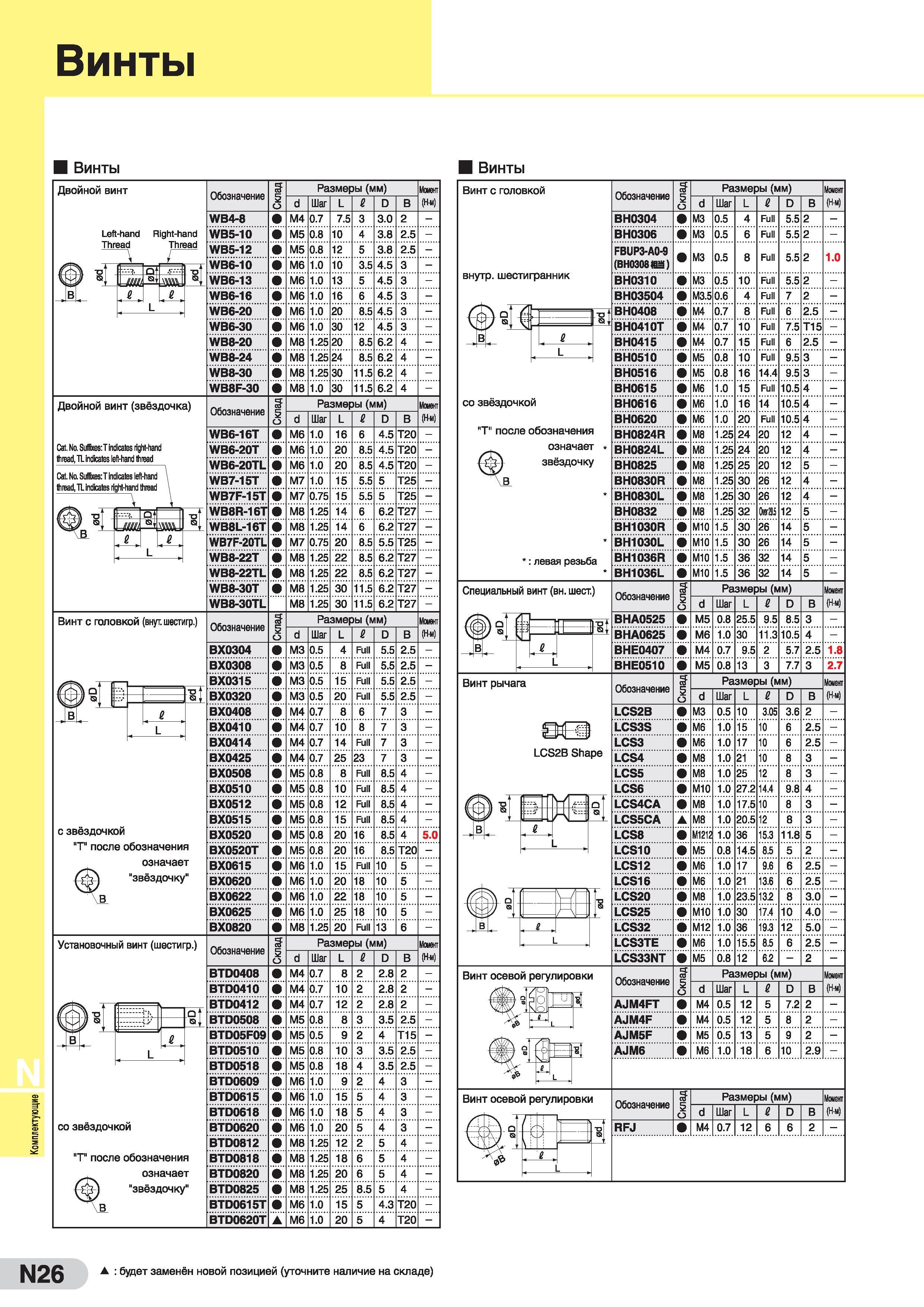

956 Каталог SUMITOMO 2016 Металлорежущий станочный инструмент Сверла Фрезы Резцы Стр.N26

Каталог SUMITOMO 2016 Инструмент металлорежущий Стр. N26 0956 Lab2u

Комплектующие Винты Винты Винты Двойной винт Left-hand Right-hand Thread Thread Обозначение Склад| Размеры (мм) Макнт (Ни) d Шаг L е D В WB4-8 М4 0.7 7.5 3 3.0 2 - WB5-10 М5 0.8 10 4 3.8 2.5 - WB5-12 М5 0.8 12 5 3.8 2.5 - WB6-10 Мб 1.0 10 3.5 4.5 3 - WB6-13 Мб 1.0 13 5 4.5 3 - WB6-16 Мб 1.0 16 6 4.5 3 - WB6-20 Мб 1.0 20 8.5 4.5 3 - WB6-30 Мб 1.0 30 12 4.5 3 - WB8-20 М8 1.25 20 8.5 6.2 4 - WB8-24 М8 1.25 24 8.5 6.2 4 - WB8-30 М8 1.25 30 11.5 6.2 4 - WB8F-30 М8 1.0 30 11.5 6.2 4 - Обозначение Склад) Размеры (мм) Мат (Ни) d Шаг L е D В WB6-16T Мб 1.0 16 6 4.5 T20 - WB6-20T Мб 1.0 20 8.5 4.5 T20 - WB6-20TL Мб 1.0 20 8.5 4.5 T20 - WB7-15T М7 1.0 15 5.5 5 T25 - WB7F-15T М7 0.75 15 5.5 5 T25 - WB8R-16T М8 1.25 14 6 6.2 T27 - WB8L-16T М8 1.25 14 6 6.2 T27 - WB7F-20TL М7 0.75 20 8.5 5.5 T25 - WB8-22T М8 1.25 22 8.5 6.2 T27 - WB8-22TL М8 1.25 22 8.5 6.2 T27 - WB8-30T М8 1.25 30 11.5 6.2 T27 - WB8-30TL М8 1.25 30 11.5 6.2 T27 - Обозначение Склад) Размеры (мм) №тт (Ни) d Шаг L е D В ВХ0304 М3 0.5 4 Full 5.5 2.5 - ВХ0308 М3 0.5 8 Full 5.5 2.5 - ВХ0315 М3 0.5 15 Full 5.5 2.5 - ВХ0320 М3 0.5 20 Full 5.5 2.5 - ВХ0408 М4 0.7 8 6 7 3 - ВХ0410 М4 0.7 10 8 7 3 - ВХ0414 М4 0.7 14 Full 7 3 - ВХ0425 М4 0.7 25 23 7 3 - ВХ0508 М5 0.8 8 Full 8.5 4 - ВХ0510 М5 0.8 10 Full 8.5 4 - ВХ0512 М5 0.8 12 Full 8.5 4 - ВХ0515 М5 0.8 15 Full 8.5 4 - ВХ0520 М5 0.8 20 16 8.5 4 5.0 ВХ0520Т М5 0.8 20 16 8.5 T20 - ВХ0615 Мб 1.0 15 Full 10 5 - ВХ0620 Мб 1.0 20 18 10 5 - ВХ0622 Мб 1.0 22 18 10 5 - ВХ0625 Мб 1.0 25 18 10 5 - ВХ0820 М8 1.25 20 Full 13 6 - Обозначение Склад) Размеры (мм) Мам (Ни) d Шаг L e D В BTD0408 М4 0.7 8 2 2.8 2 - BTD0410 М4 0.7 10 2 2.8 2 - BTD0412 М4 0.7 12 2 2.8 2 - BTD0508 М5 0.8 8 3 3.5 2.5 - BTD05F09 М5 0.5 9 2 4 Т15 - BTD0510 М5 0.8 10 3 3.5 2.5 - BTD0518 М5 0.8 18 4 3.5 2.5 - BTD0609 Мб 1.0 9 2 4 3 - BTD0615 Мб 1.0 15 5 4 3 - BTD0618 Мб 1.0 18 5 4 3 - BTD0620 Мб 1.0 20 5 4 3 - BTD0812 М8 1.25 12 2 5 4 - BTD0818 М8 1.25 18 6 5 4 - BTD0820 М8 1.25 20 6 5 4 - BTD0825 М8 1.25 25 8.5 5 4 - BTD0615T Мб 1.0 15 5 4.3 Т20 - BTD0620T Мб 1.0 20 5 4 Т20 - Двойной винт (звёздочка) Cat. No. Suffixes: Т indicates right-hand thread, Tl indicates left-hand thread Винт с головкой (внут. шестигр.) с звездочкой "Т" после обозначения означает "звёздочку" В. Установочный винт (шестигр.) со звездочкой "Т" после обозначения означает "звёздочку" \В N26 Указанный инструмент будет заменён новой позицией продукции (уточните наличие на складе) Винт с головкой внутр. шестигранник со звездочкой "Т" после обозначения означает звёздочку : левая резьба Обозначение Склад Размеры (мм) Момент (Н-м) d Шаг L е D В BH0304 М3 0.5 4 Full 5.5 2 - ВН0306 М3 0.5 6 Full 5.5 2 - FBUP3-A0-9 (ВНОЗОвЯЗ) М3 0.5 8 Full 5.5 2 1.0 внозю М3 0.5 10 Full 5.5 2 - BH03504 М3.5 0.6 4 Full 7 2 - BH0408 М4 0.7 8 Full 6 2.5 - ВН041 ОТ М4 0.7 10 Full 7.5 T15 - BH0415 М4 0.7 15 Full 6 2.5 - BH0510 М5 0.8 10 Full 9.5 3 - ВН0516 М5 0.8 16 14.4 9.5 3 - BH0615 Мб 1.0 15 Full 10.5 4 - ВН0616 Мб 1.0 16 14 10.5 4 - ВН0620 Мб 1.0 20 Full 10.5 4 - BH0824R М8 1.25 24 20 12 4 - BH0824L М8 1.25 24 20 12 4 - ВН0825 М8 1.25 25 20 12 5 - BH0830R М8 1.25 30 26 12 4 - BH0830L М8 1.25 30 26 12 4 - ВН0832 М8 1.25 32 М3 12 5 - BH1030R М10 1.5 30 26 14 5 - BH1030L М10 1.5 30 26 14 5 - BH1036R М10 1.5 36 32 14 5 - BH1036L М10 1.5 36 32 14 5 - Обозначение Склад) Размеры (мм) Монет (Н-м) d Шаг L e D В ВНА0525 М5 0.8 25.5 9.5 8.5 3 - ВНА0625 Мб 1.0 30 11.3 10.5 4 - BHE0407 М4 0.7 9.5 2 5.7 2.5 1.8 BHE0510 М5 0.8 13 3 7.7 3 2.7 Обозначение Склад) Размеры (мм) Маш (Н-м) d Шаг L e D В LCS2B М3 0.5 10 3.05 3.6 2 - LCS3S Мб 1.0 15 10 6 2.5 - LCS3 Мб 1.0 17 10 6 2.5 - LCS4 М8 1.0 21 10 8 3 - LCS5 MS 1.0 25 12 8 3 - LCS6 М10 1.0 27.2 14.4 9.8 4 - LCS4CA М8 1.0 17.5 10 8 3 - LCS5CA MS 1.0 20.5 12 8 3 - LCS8 М1212 1.0 36 15.3 11.8 5 - LCS10 М5 0.8 14.5 8.5 5 2 - LCS12 Мб 1.0 17 9.6 6 2.5 - LCS16 Мб 1.0 21 13.6 6 2.5 - LCS20 М8 1.0 23.5 13.2 8 3.0 - LCS25 М10 1.0 30 17.4 10 4.0 - LCS32 М12 1.0 36 19.3 12 5.0 - LCS3TE Мб 1.0 15.5 8.5 6 2.5 - LCS33NT М5 0.8 12 6.2 - 2 - Обозначение Склад) Размеры (мм) Маш (Н-м) d Шаг L e D В AJM4FT М4 0.5 12 5 7.2 2 - AJM4F М4 0.5 12 5 8 2 - AJM5F М5 0.5 13 5 9 2 - AJM6 Мб 1.0 18 6 10 2.9 - Обозначение Склад) Размеры (мм) Момент (Н-м) d Шаг L e D В RFJ М4 0.7 12 6 6 2 - Специальный винт (вн. шест.) Винт рычага LCS2B Shape Винт осевой регулировки Винт осевой регулировки
