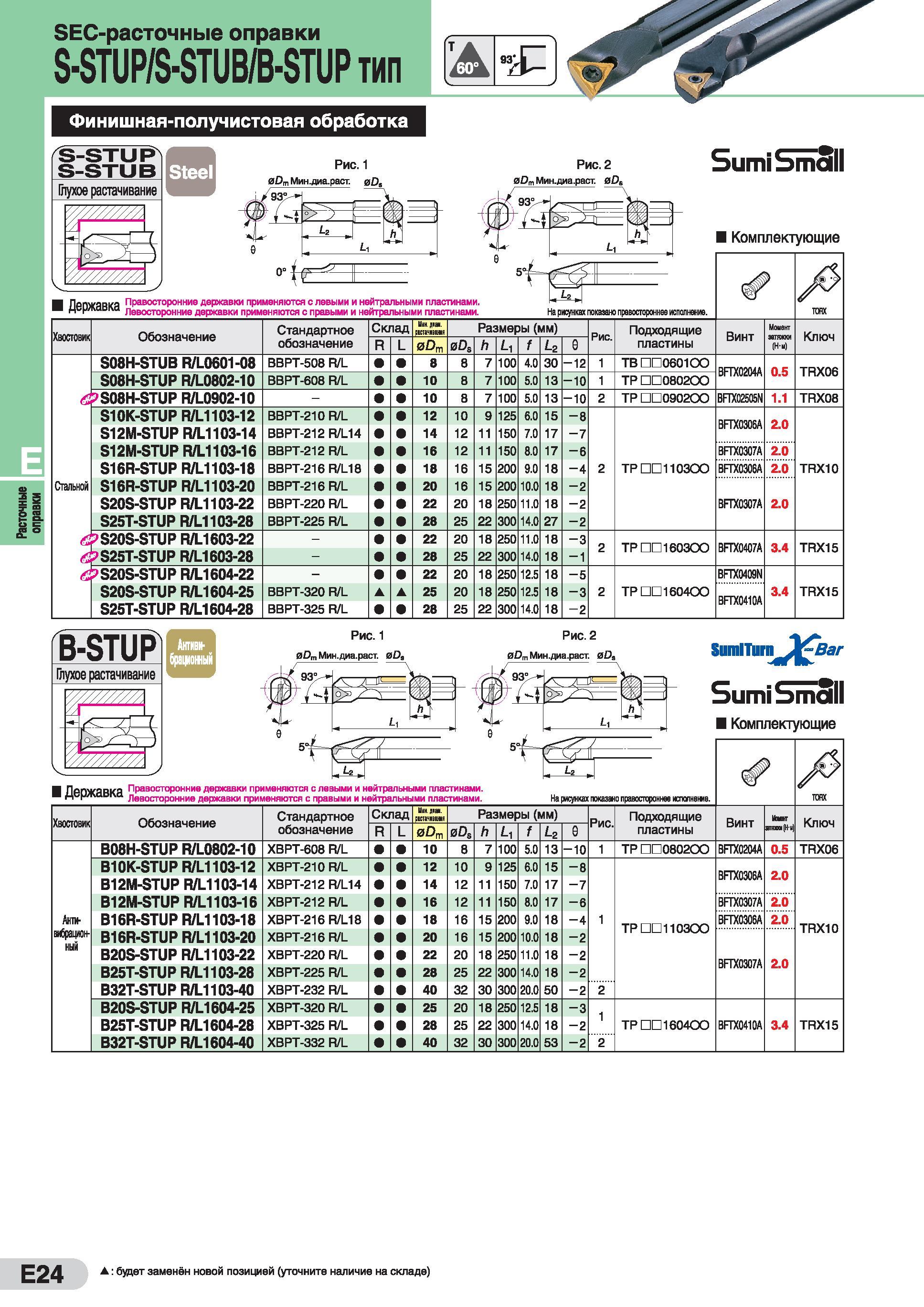

SEC-расточные оправки S-STUP/S-STUB/B-STUP тип Финишная-получистовая обработка /S-STUPN S-STUB Глухое растачивание Рис. 1 0рт Мин.диа.раст. 0£)s Рис. 2 0Dm Мин.диа.раст. 0DS ПрПЖЯВКЯ Правосторонние державки применяются с левыми и нейтральными пластинами. НРНжар|уа левосторонние державки применяются с правыми и нейтральными пластинами. Sumi Small Комплектующие На рисунках показано правостороннее исполнение. Хвостовик Обозначение Стандартное Склад Чин. д ам. Размеры (мм) Рис. Подходящие Винт Момент Ключ обозначение R L 0Dm 0DS h /-1 f 1-2 0 пластины (Ни) S08H-STUB R/L0601 -08 ВВРТ-508 R/L 8 8 7 100 4.0 30 -12 1 ТВ 060100 BFTX0204A 0.5 TRX06 S08H-STUP R/L0802-10 ВВРТ-608 R/L 10 8 7 100 5.0 13 -ю 1 ТР 080200 d S08H-STUP R/L0902-10 - 10 8 7 100 5.0 13 -10 2 ТР 090200 BFTX02505N 1.1 TRX08 S10K-STUP R/L1103-12 ВВРТ-210 R/L 12 10 9 125 6.0 15 -8 BFTX0306A 2.0 S12M-STUP R/L1103-14 ВВРТ-212 R/L14 14 12 11 150 7.0 17 -7 S12M-STUP R/L1103-16 ВВРТ-212 R/L 16 12 11 150 8.0 17 -6 BFTX0307A 2.0 S16R-STUP R/L1103-18 ВВРТ-216 R/L18 18 16 15 200 9.0 18 -4 2 ТР 110300 BFTX0306A 2.0 TRX10 Стальной S16R-STUP R/L1103-20 ВВРТ-216 R/L 20 16 15 200 10.0 18 -2 S20S-STUP FVL1103-22 ВВРТ-220 R/L 22 20 18 250 11.0 18 -2 BFTX0307A 2.0 S25T-STUP R/L1103-28 ВВРТ-225 R/L 28 25 22 300 14.0 27 -2 d /S20S-STUP R/L1603-22 - 22 20 18 250 11.0 18 -з ТРПП160300 BFTX0407A 3.4 TRX15 d 7S25T-STUP R/L1603-28 - 28 25 22 300 14.0 18 -1 d\ S20S-STUP R/L1604-22 - 22 20 18 250 12.5 18 -5 BFTX0409N S20S-STUP R/L1604-25 ВВРТ-320 R/L А А 25 20 18 250 12.5 18 -з 2 ТРШ160400 BFTX0410А 3.4 TRX15 S25T-STUP R/L1604-28 ВВРТ-325 R/L 28 25 22 300 14.0 18 -2 B-STUP Глухое растачивание Рис. 1 0Dm Мин.диа.раст. 00s Рис. 2 0Dm Мин.диа.раст. 0DS SumlTurn Bar Sumi Small Комплектующие I ПрПЖЯВКЯ Правосторонние державки применяются с левыми и нейтральными пластинами. Левосторонние державки применяются с правыми и нейтральными пластинами. На рисунках показано правостороннее исполнеме. Хвостовик Обозначение Стандартное Склад Чин. Ш. picwusimn Размеры (мм) Рис. Подходящие Винт Моют Ключ обозначение R L 0Dm 0DS h /-1 f 1-2 0 пластины загажш (Н-и) B08H-STUP R/L0802-10 ХВРТ-608 R/L 10 8 7 100 5.0 13 -10 1 ТР 080200 BFTX0204A 0.5 TRX06 B10K-STUPR/L1103-12 ХВРТ-210 R/L 12 10 9 125 6.0 15 -8 BFTX0306A 2.0 B12M-STUP R/L1103-14 ХВРТ-212 R/L14 14 12 11 150 7.0 17 -7 B12M-STUP R/L1103-16 ХВРТ-212 R/L 16 12 11 150 8.0 17 -6 BFTX0307A 2.0 Анти- B16R-STUPR/L1103-18 ХВРТ-216 R/L18 18 16 15 200 9.0 18 -4 1 ТР 110300 BFTX0306A 2.0 TRX10 вибрацион- ный B16R-STUPR/L1103-20 ХВРТ-216 R/L 20 16 15 200 10.0 18 -2 B20S-STUP R/L1103-22 ХВРТ-220 R/L 22 20 18 250 11.0 18 -2 BFTX0307A 2.0 B25T-STUP R/L1103-28 ХВРТ-225 R/L 28 25 22 300 14.0 18 -2 B32T-STUP R/L1103-40 ХВРТ-232 R/L 40 32 30 300 20.0 50 -2 2 B20S-STUP R/L1604-25 ХВРТ-320 R/L 25 20 18 250 12.5 18 -з 1 B25T-STUP R/L1604-28 ХВРТ-325 R/L 28 25 22 300 14.0 18 -2 ТРШ160400 BFTX041ОА 3.4 TRX15 B32T-STUP R/L1604-40 ХВРТ-332 R/L 40 32 30 300 20.0 53 -2 2 Е24 Указанный инструмент будет заменён новой позицией продукции (уточните наличие на складе)
