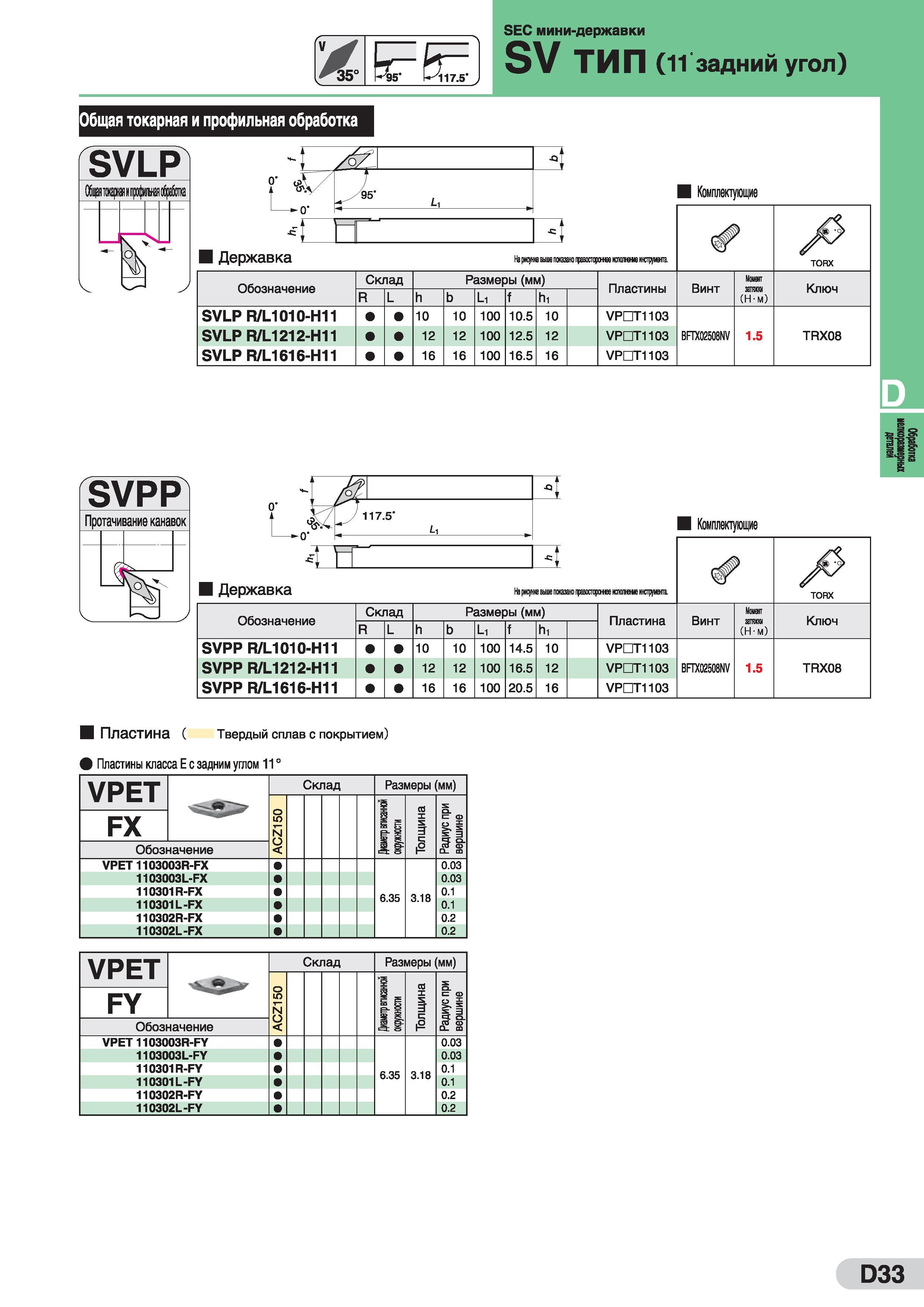

SEC мини-державки SV ТИП (11 задний угол) Общая токарная и профильная обработка SVLP ОбИШНПП Комплектующие Державка На рисунке выше показано цивостсрожее гаш инструмента Обозначение SVLP R/L1010-H11 SVLP R/L1212-H11 SVLP R/L1616-H11 Склад Размеры (мм) 10 12 16 10 12 16 Li f 100 100 100 10.5 12.5 16.5 hi 10 12 16 Пластины VPDT1103 VPDT1103 VPDT1103 Винт BFTXQ2508NV (Н-м) 1.5 Ключ TRX08 SVPP Протачивание канавок о\С- 117.5' Комплектующие i о h 1 1 Е Державка На рисунке выше показано гравосторожее испшиеже инструмента. TORX Обозначение Склад Размеры (мм) Пластина Винт Моиснт Ключ R L h b Li f hi (Н-м) SVPP R/L1010-H11 10 10 100 14.5 10 VPDT1103 SVPP R/L1212-H11 12 12 100 16.5 12 VPDT1103 BFTX02508NV 1.5 TRX08 SVPP R/L1616-H11 16 16 100 20.5 16 VPDT1103 I Пластина ( Твердый сплав с покрытием) i Пластины класса Е с задним углом 110 VPET Склад Размеры мм) ACZ150 g II Толщина Радиус при вершине FX Обозначение VPET 1103003R-FX 0.03 1103003L-FX 0.03 110301R-FX 0.1 110301L-FX 0.03 0.1 110302R-FX 0.2 110302L-FX 0.2 VPET 8 Склад Размеры мм) о N О < Диаметр впкканной окружное Толщина Радиус при вершине FY Обозначение VPET 1103003R-FY 0.03 1103003L-FY 0.03 110301R-FY 0.1 110301L-FY о.оэ 0.1 110302R-FY 0.2 110302L-FY 0.2 D33 нелкоразнерных деталей
