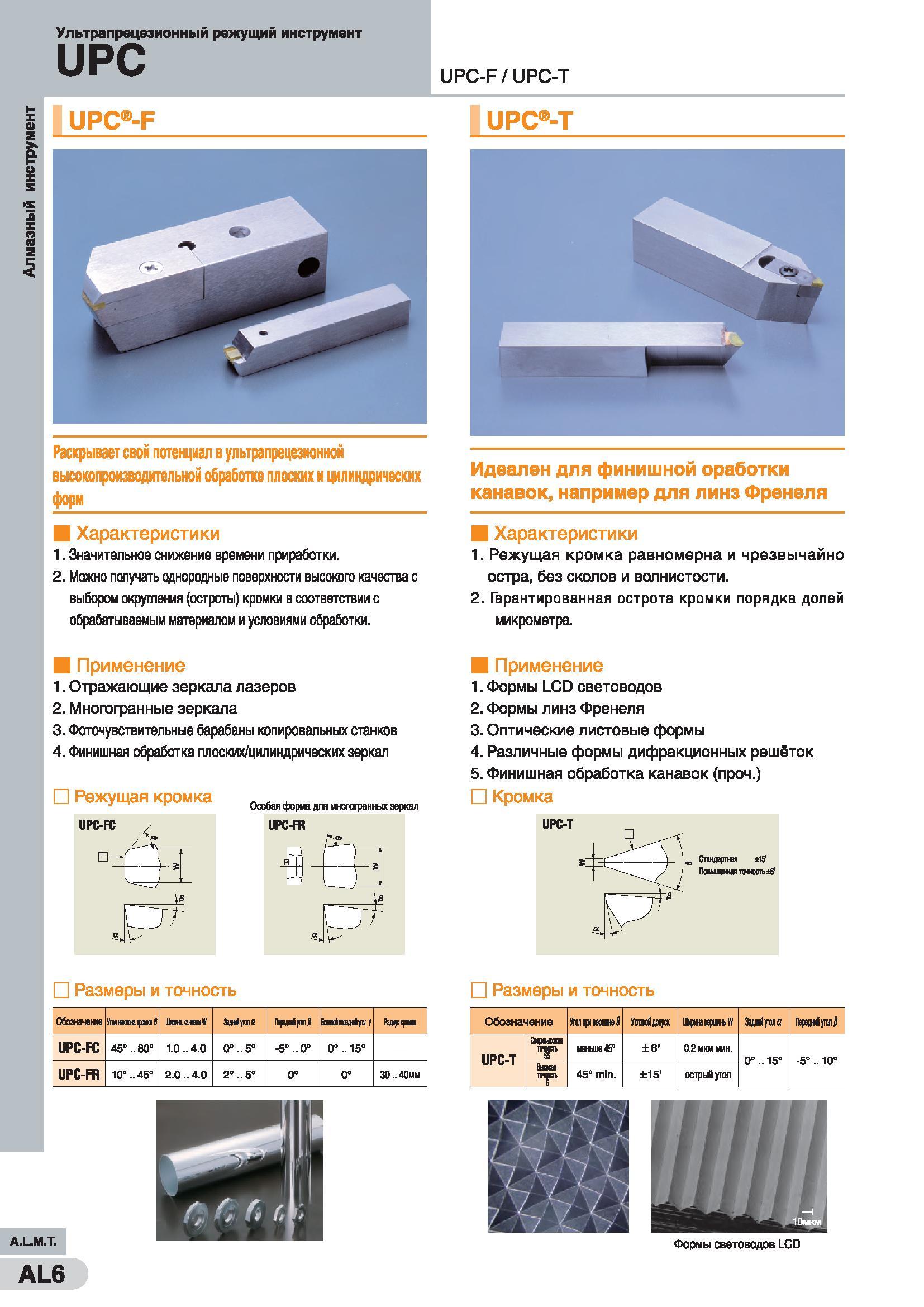

Алмазный инструмент Раскрывает свой потенциал в ультрапрецезионной высокопроизводительной обработке плоских и цилиндрических форм Характеристики 1. Значительное снижение времени приработки. 2. Можно получать однородные поверхности высокого качества с выбором округления (остроты) кромки в соответствии с обрабатываемым материалом и условиями обработки. Применение 1. Отражающие зеркала лазеров 2. Многогранные зеркала 3. Фоточувствительные барабаны копировальных станков 4. Финишная обработка плоских/цилиндрических зеркал Идеален для финишной оработки канавок, например для линз Френеля Характеристики 1. Режущая кромка равномерна и чрезвычайно остра, без сколов и волнистости. 2. Гарантированная острота кромки порядка долей микрометра. Применение 1. Формы LCD световодов 2. Формы линз Френеля 3. Оптические листовые формы 4. Различные формы дифракционных решёток 5. Финишная обработка канавок (проч.) Кромка Режущая кромка UPC-FR fTT| 1у j в а Размеры и точность Размеры и точность Обозначение Ушшящш ИЦнкшнК Зщвупии tarinpHtynfl)' Обозначение Уголц вкшв S Mi рук ЦЦжнащшшИИ Зарйрб ПфРйушлЦ UPC-FC 45° ..80° 0°.. 5° -5° ..0° 0°.. 15° UPC-T Сиршюня X метив 45 ±6’ 0.2 мкм мин, 0°.. 15° -5°.. 10“ UPC-FR 10° ..45° 2.0..4.0 2е. .5° 0° 0° 30.. 40мм Виня iwjp 45° min. ±15’ острьмугол Формы световодов LCD Ультрапрецеэионный режущий инструмент UPC I UPC -F UPC-F / UPC-T | UPC -T UPC-T Стандартная ±15' Пс:.. :шкжостъ±6 A.L.M.T. AL6
