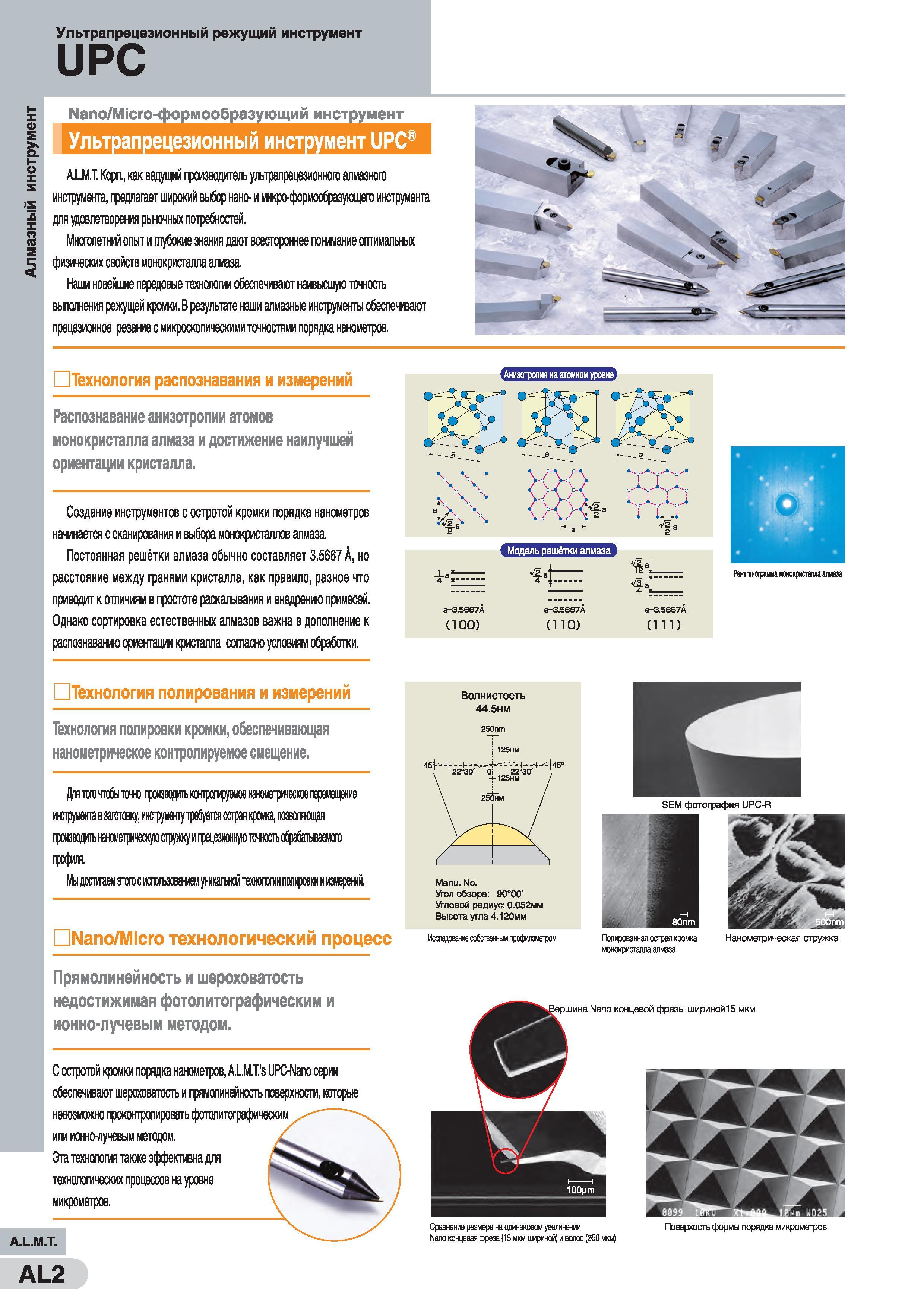

Алмазный инструмент Ультрапрецезионный режущий инструмент UPC Nano/Micro-формообрэзующий инструмент Ультрапрецезионный инструмент UPC1 A.L.M.T. Корп., как ведущий производитель ультрапрецезионного алмазного инструмента, предлагает широкий выбор нано- и микро-формообразующего инструмента для удовлетворения рыночных потребностей. Многолетний опыт и глубокие знания дают всестороннее понимание оптимальных физических свойств монокристалла алмаза. Наши новейшие передовые технологии обеспечивают наивысшую точность выполнения режущей кромки. В результате наши алмазные инструменты обеспечивают прецезионное резание с микроскопическими точностями порядка нанометров. Технология распознавания и измерений Распознавание анизотропии атомов монокристалла алмаза и достижение наилучшей ориентации кристалла. Создание инструментов с остротой кромки порядка нанометров начинается с сканирования и выбора монокристаллов алмаза. Постоянная решётки алмаза обычно составляет 3.5667 А, но расстояние между гранями кристалла, как правило, разное что приводит к отличиям в простоте раскалывания и внедрению примесей. Однако сортировка естественных алмазов важна в дополнение к распознаванию ориентации кристалла согласно условиям обработки. Технология полирования и измерений Технология полировки кромки, обеспечивающая нанометрическое контролируемое смещение. Для того чтобы точно производить контролируемое нанометрическое перемещение инструмента в заготовку, инструменту требуется острая крощ позволяющая производить нанмрическую стружку и прецезионную точность обрабатываемого профиля. Мы достаем этого с использованием уникальной технолоти полцювки и измерений. Nano/Micro технологический процесс Прямолинейность и шероховатость недостижимая фотолитографическим и ионно-лучевым методом. 1-= а=Э.5607А (100) а=3.5067А (1 10) Волнистость 44.5нм Manu. No. Угол обзора: 90°00' Угловой радиус: 0.052мм Высота угла 4.120мм Рентгенограмма монокристалла алмаза а=3.5В67А (ill) SEM фотография UPC-R С остротой кромки порадка нанометров, A.L.M.T.'s UPC-Nano серии обеспечивают шероховатость и прямолинейность поверхности, которые невозможно проконтролировать фотолитографическим или ионно-лучевым методом. Эта технология также эффективна для технологических процессов на рвне микрометров. Исследование собственным профилометром Полированная острая кромка Нанометрическая стружка монокристалла алмаза концевой фрезы шириной 5 мкм A.L.M.T. AL2 Сравнение размера на одинаковом увеличении Nano концевая фреза (15 мкм шириной) и волос (050 мкм) Поверхость формы порядка микрометров
