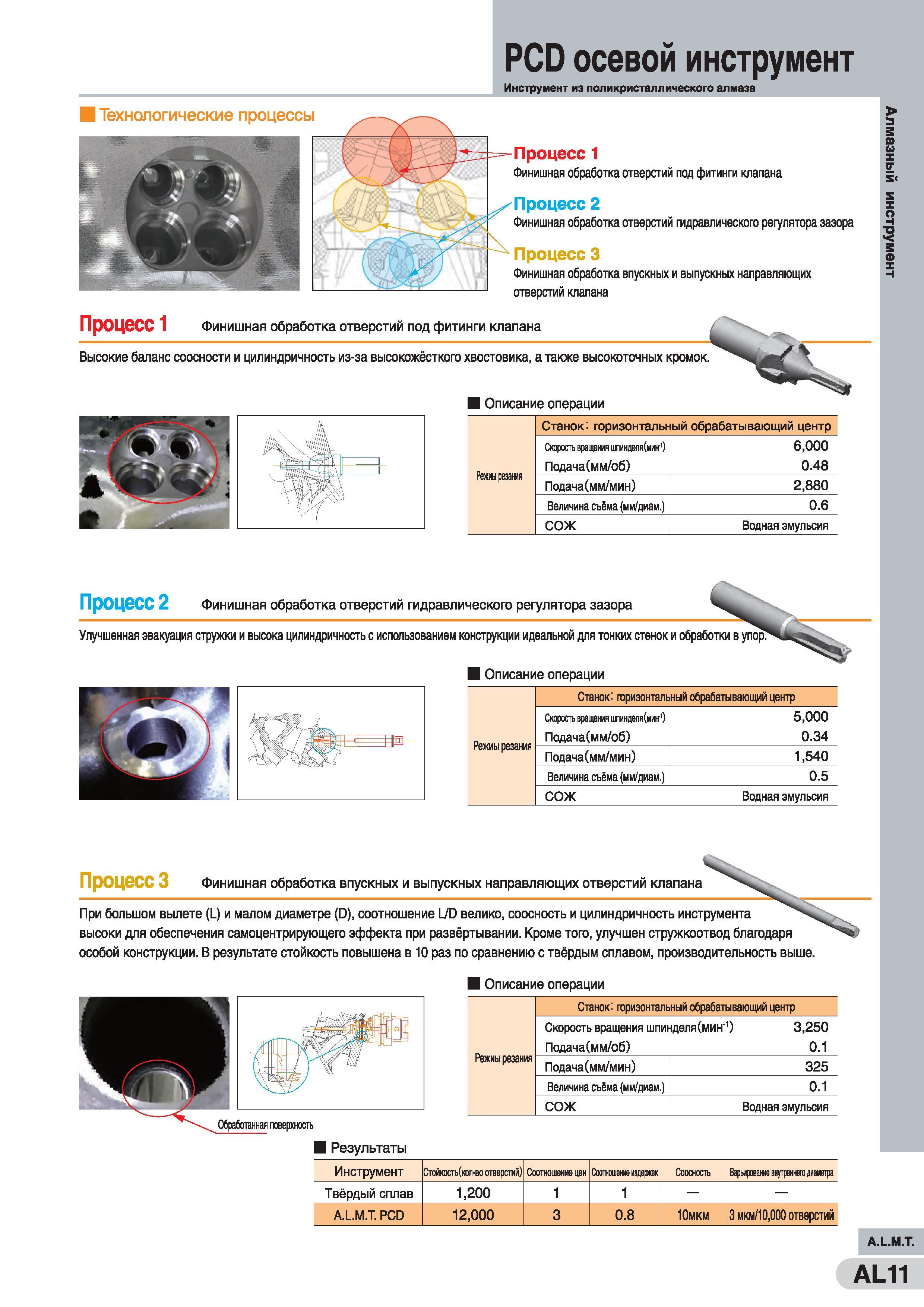

I Технологические процессы PCD осевой инструмент Инструмент из паликристаллического алмаза Процесс 1 Финишная обработка отверстий под фитинги клапана Процесс 2 Финишная обработка отверстий гидравлического регулятора зазора Процесс 3 Финишная обработка впускных и выпускных направляющих отверстий клапана Процесс 1 Финишная обработка отверстий под фитинги клапана кромок. Высокие баланс соосности и цилиндричность из-за высокожёсткого хвостовика, а также высокоточных Описание операции Станок: горизонтальный обрабатывающий центр Скорость вращения шпинделя(ыик') Подача(мм/об) Подача(мм/мин) Величина съёма (мм/диам.) СОЖ 6,000 0.48 2,880 0.6 Водная эмульсия Процесс 2 Финишная обработка отверстий гидравлического регулятора зазора Улучшенная эвакуация стружки и высока цилиндричность с использованием конструкции идеальной для тонких стенок и Описание операции Режиы резания Станок: горизонтальный обрабатывающий центр Скорость вращения шпинделя (мин-1) Подача(мм/об) Подача(мм/мин) Величина съёма (мм/диам.) СОЖ 5,000 0.34 1,540 0.5 Водная эмульсия Процесс 3 Финишная обработка впускных и выпускных направляющих отверстий клапана При большом вылете (L) и малом диаметре (D), соотношение L/D велико, соосность и цилиндричность инструмента высоки для обеспечения самоцентрирующего эффекта при развёртывании. Кроме того, улучшен стружкоотвод благодаря особой конструкции. В результате стойкость повышена в 10 раз по сравнению с твёрдым сплавом, производительность выше. Описание операции Режиы резания Станок: горизонтальный обрабатывающий центр Скорость вращения шпи |деля(мин'1) 3,250 Подача(мм/об) 0.1 Подача(мм/мин) 325 Величина съёма (мм/диам.) 0.1 сож Водная эмульсия обработки в Результаты Инструмент Стойкость (юш-во отверстий) Соотношение цен Соотношение издержек Соосность Варьирование внутреннего диаметра Твёрдый сплав 1,200 1 1 A.L.M.T. PCD 12,000 3 0.8 Юмкм 3 мкм/10,000 отверстий A.L.M.T. AL11 Алмазный инструмент
