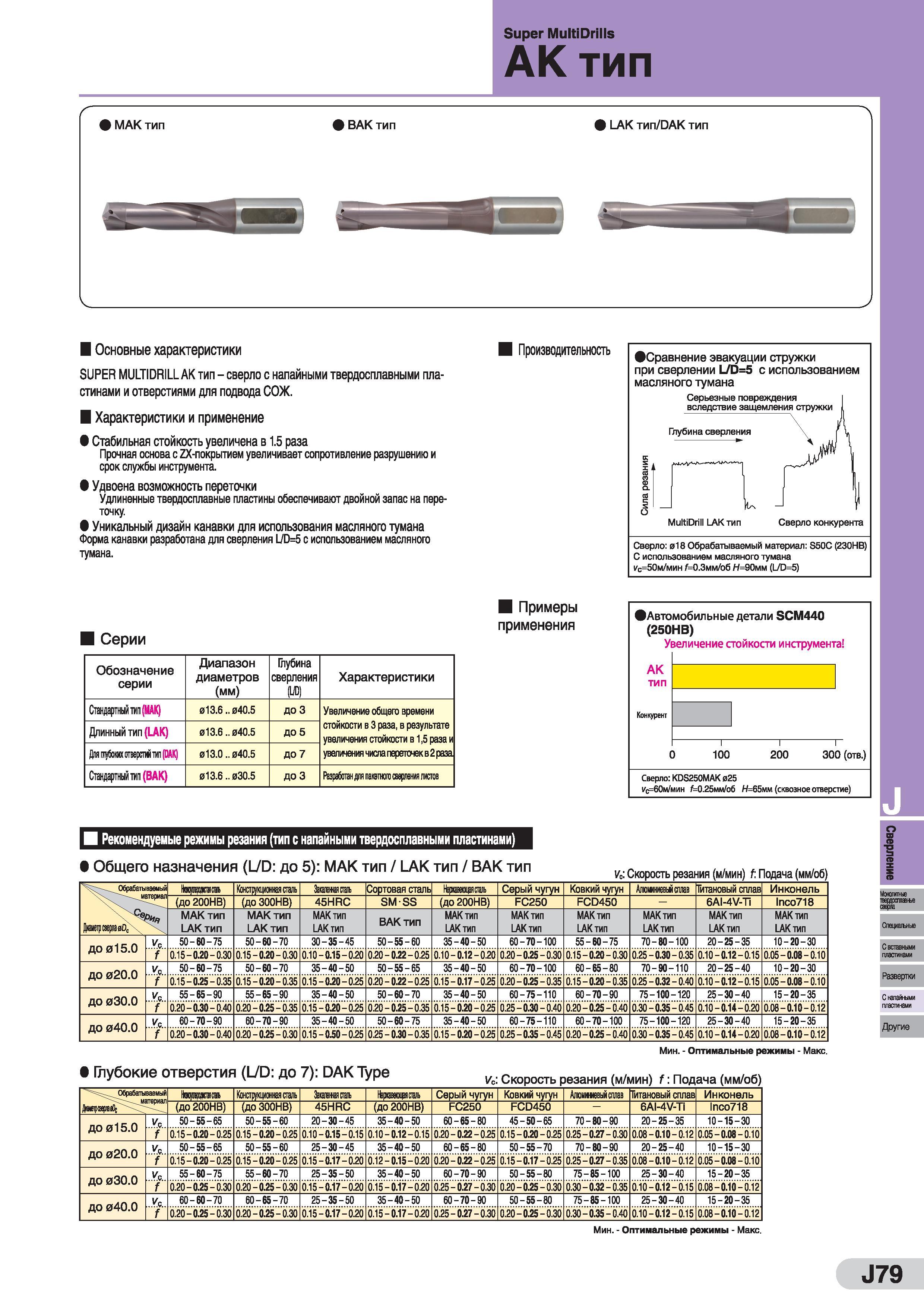

Super MultiDrills AK тип Основные характеристики Производительность SUPER MULTIDRILL АК тип - сверло с напайными твердосплавными пластинами и отверстиями для подвода СОЖ. Характеристики и применение 9 Стабильная стойкость увеличена в 1.5 раза Прочная основа с ZX-покрытием увеличивает сопротивление разрушению и срок службы инструмента. Удвоена возможность переточки Удлиненные твердосплавные пластины обеспечивают двойной запас на переточку. Уникальный дизайн канавки для использования масляного тумана Форма канавки разработана для сверления L/D=5 с использованием масляного тумана. фСравнение эвакуации стружки при сверлении L/D=5 с использованием масляного тумана Серьезные повреждения вследствие защемления стружки Глубина сверления MultiDrill 1 АКтип Сверло конкурента Сверло: 018 Обрабатываемый материал: S50C (230НВ) С использованием масляного тумана ус=50м/мин /=0.3мм/об Н=90мм (L/D=5) Серии Примеры применения Обозначение серии Диапазон диаметров (мм) Глубина сверления (Щ Характеристики Стандартный тмп (МАК) 013.6 ..040.5 доз Увеличение общего времени стойкости в 3 раза, в результате увеличения стойкости в 1,5 раза и увеличения числа переточек в 2 раза Длинный тип (LAK) 013.6 ..040.5 ДО 5 Для глубоких отверс -ran (DAK) 013.0 ..040.5 ДО 7 Стандартный тап (ВАК) 013.6 ..030.5 ДОЗ Разработан для пакетного савргения листов Автомобильные детали SCM440 (250НВ) Увеличение стойкости инструмента АК тип Конкурент 100 200 300 (отв.) Сверло: KDS250MAK 025 Ус=60м/мин f= 0.25мм/об Н=65мм (сквозное отверстие) I Рекомендуемые режимы резания (тип с напайными твердосплавными пластинами) Общего назначения (L/D: до 5): МАК тип / LAK тип / ВАК тип у„: Скорость резания (м/мин) f: Подача (мм/об Обрабатьваемый Ннрпош Конструкциохная сталь Зашшшшиь Сортовая сталь Нфнвещпь Серый чугун Ковкий чугун Алюкмниевьм сплав Титановый сплав Инконель (до 200HB) (до 300НВ) 45HRC SM-SS (до 200НВ) FC250 FCD450 6AI-4V-T1 1псо718 Диярцмо, 0l МАК тип LAK тип МАК тип LAK тип МАК тип 1-АКтип ВАК тип МАК тип 1-АКтип МАК тип 1-АКтип МАК тип LAK МАК тип 1-АКтип МАК тип 1-АКтип МАК тип LAKinn до 015.0 Vr. 50 - 60 - 75 50 - 60 - 70 30 - 35 - 45 50 - 55 - 60 35 - 40 - 50 60 - 70-100 55 - 60 - 75 70 - 80-100 20 - 25 - 35 10-20-30 f 0.15-0.20-0.30 0.15-0.20-0.30 0.10-0.15-0.20 0.20 - 0.22 - 0.25 0.10-0.12-0.20 0.20 - 0.25 - 0.30 0.15-0.20-0.30 0.25 - 0.30 - 0.35 0.10-0.12-0.15 0.05 - 0.08 - 0.10 до 020.0 Vr. 50 - 60 - 75 50 - 60 - 70 35 - 40 - 50 50 - 55 - 65 35 - 40 - 50 60 - 70-100 60 - 65 - 80 70 - 90-110 20 - 25 - 40 10-20-30 f 0.15-0.25-0.35 0.15-0.20-0.35 0.15-0.20-0.25 0.20 - 0.22 - 0.25 0.15-0.17-0.25 0.20 - 0.25 - 0.35 0.15-0.20-0.35 0.25 - 0.32 - 0.40 0.10-0.12-0.15 0.05 - 0.08 - 0.10 до 030.0 Vr. 55 - 65 - 90 55 - 65 - 90 35 - 40 - 50 50 - 60 - 70 35 - 40 - 50 60 - 75-110 60 - 70 - 90 75-100-120 25 - 30 - 40 15-20-35 f 0.20 - 0.30 - 0.40 0.20 - 0.25 - 0.35 0.15-0.20-0.25 0.20 - 0.25 - 0.35 0.15-0.20-0.25 0.25 - 0.30 - 0.40 0.20 - 0.25 - 0.40 0.30 - 0.35 - 0.45 0.10-0.14-0.20 0.08-0.10-0.12 до 040.0 Vr. 60 - 70 - 90 60 - 70 - 90 35 - 40 - 50 50 - 60 - 75 35 - 40 - 50 60 - 75-110 60 - 70-100 75-100-120 25 - 30 - 40 15-20-35 f 0.20 - 0.30 - 0.40 0.20 - 0.25 - 0.30 0.15-0Л0-0.25 0.25 - 0.30 - 0.35 0.15-0.20-0.25 0.25 - 0.35 - 0.45 0.20 - 0.25 - 0.40 0.30 - 0.35 - 0.45 0.10-0.14-0.20 0.08-0.10-0.12 Мин. - Оптимальные режимы - Макс. Глубокие отверстия (L/D: до 7): DAK Туре Ус. Скорость резания (м/мин) f: Подача (мм/об) Обрабатываемый Нкррш Конструкционная сталь Зшлишш Нврпнрсшь Серый чугун Ковкий чугун Алюммкевый сплав Титановый сплав Инконель ДнйяраерваП ; (до 200HB) (до 300HB) 45HRC (до 200МВ) FC250 FCD450 6AI-4V-Ti 1псо718 до 015.0 Vr. 50 - 55 - 65 50 - 55 - 60 20 - 30 - 45 35 - 40 - 50 60 - 65 - 80 45 - 50 - 65 70-В0-90 20 - 25 - 35 10-15-30 f 0.15-0.20-0.25 0.15-0.20-0.25 0.10-0.15-0.15 0.10-0.12-0.15 0.20 - 0.22 - 0.25 0.15-0.20-0.25 0.25 - 0.27 - 0.30 0.08-0.10-0.12 0.05 - 0.08 - 0.10 до 020.0 Vr. 50 - 55 - 65 50 - 55 - 60 25 - 30 - 45 35 - 40 - 50 60 - 65 - 80 50 - 55 - 70 70 - 80 - 90 20 - 25 - 40 10-15-30 f 0.15-0.20-0.25 0.15-0.20-0.25 0.15-0.17-0.20 0.12-0.15-0.20 0.20 - 0.22 - 0.25 0.15-0.17-0.25 СЭ Кэ сл 1 1 сэ & 0.08-0.10-0.12 0.05 - 0.08 - 0.10 до 030.0 Vr. 55 - 60 - 75 55 - 60 - 70 25 - 35 - 50 35 - 40 - 50 60 - 70 - 90 50 - 55 - 80 75 - 85-100 25 - 30 - 40 15-20-35 f 0.20 - 0.25 - 0.30 0.20 - 0.25 - 0.30 0.15-0.17-0.20 0.15-0.17-0.20 0.25 - 0.27 - 0.30 0.20 - 0.25 - 0.30 0.30 - 0.32 - 0.35 0.10-0.12-0.15 0.08-0.10-0.12 до 040.0 Vr. 60 - 60 - 70 60 - 65 - 70 25 - 35 - 50 35 - 40 - 50 60 - 70 - 90 50 - 55 - 80 75 - 85-100 25 - 30 - 40 15-20-35 f 0.20 - 0.25 - 0.30 0.20 - 0.25 - 0.30 0.15-0.17-0.20 0.15-0.17-0.20 0.25 - 0.27 - 0.30 0.20 - 0.25 - 0.30 0.30 - 0.35 - 0.40 0.10-0.12-0.15 0.08-0.10-0.12 N Монолитные твеодооишъе С вставными пластинами Развертки С напай-ыми пластинами Другие Мин. - Оптимальные режимы - Макс. J79
