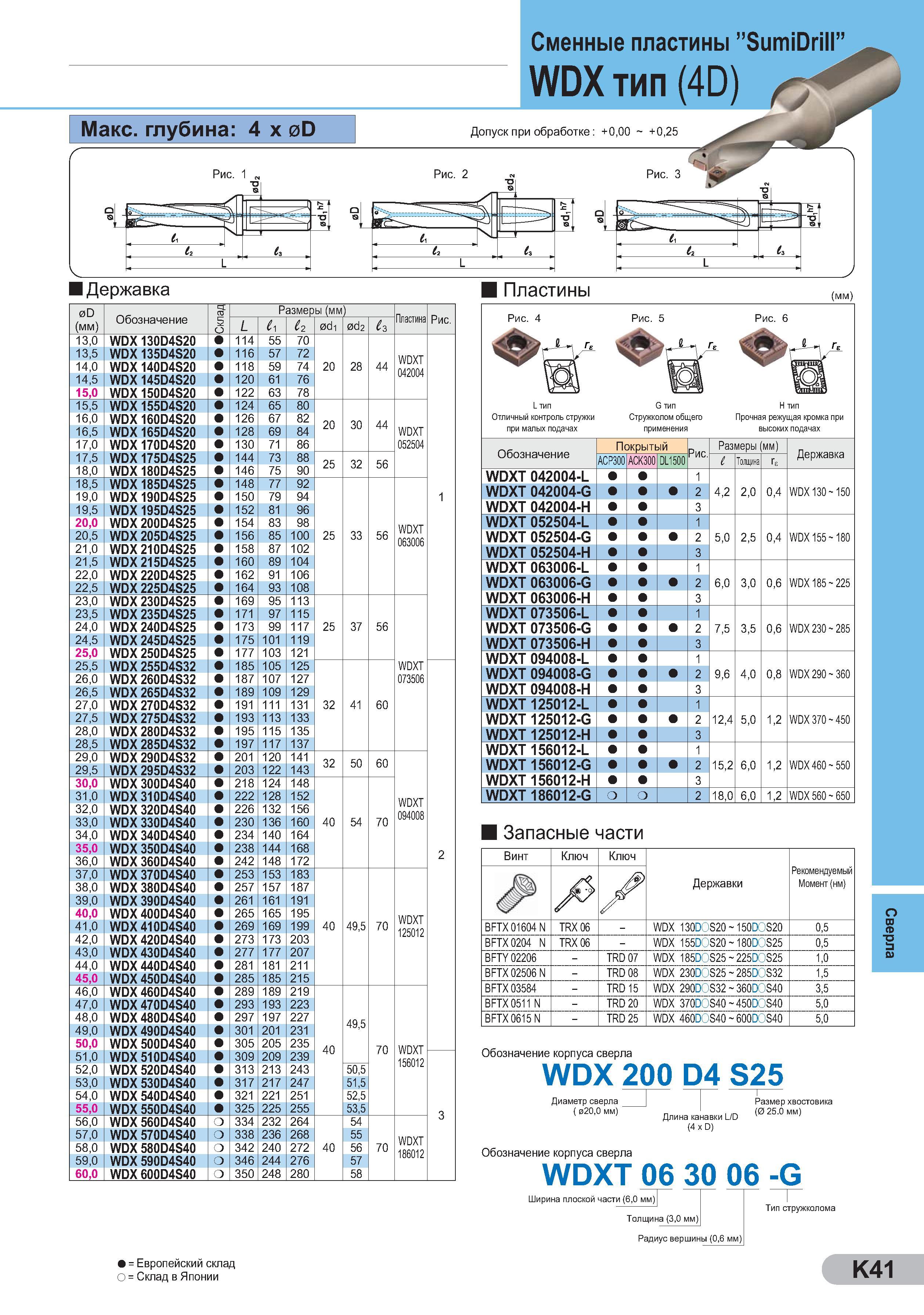

300 Каталог SUMITOMO 2011 Металлорежущий инструмент для точения фрезерования сверления Стр.K41

Каталог SUMITOMO 2011 Режущий инструмент Стр. K41 0300 Lab2u

Сменные пластины ’’SumiDrill” WDX тип (4D) Макс. глубина 4 x 0D Допуск при обработке +0,00 +0,25 Рис. 1 Рис. 2 f i Рис. 3 „ е, и L Державка Пластины (мм) 0D Обозначение d а к о Размер ы (мм Пластина (мм) L 11 12 0d1 0d2 13 13,0 WDX 130D4S20 114 55 70 13,5 WDX 135D4S20 116 57 72 WDXT 042004 14,0 WDX 140D4S20 118 59 74 20 28 44 14,5 WDX 145D4S20 120 61 76 15,0 WDX 150D4S20 122 63 78 15,5 WDX 155D4S20 124 65 80 16,0 WDX 160D4S20 126 67 82 20 30 44 16,5 WDX 165D4S20 128 69 84 WDXT 17,0 WDX 170D4S20 130 71 86 052504 17,5 WDX 175D4S25 144 73 88 25 32 56 18,0 WDX 180D4S25 146 75 90 18,5 WDX 185D4S25 148 77 92 19,0 WDX 190D4S25 150 79 94 19,5 WDX 195D4S25 152 81 96 20,0 WDX 200D4S25 154 83 98 WDXT 063006 20,5 WDX 205D4S25 156 85 100 25 33 56 21,0 WDX 210D4S25 158 87 102 21,5 WDX 215D4S25 160 89 104 22,0 WDX 220D4S25 162 91 106 22,5 WDX 225D4S25 164 93 108 23,0 WDX 230D4S25 169 95 113 23,5 WDX 235D4S25 171 97 115 24,0 WDX 240D4S25 173 99 117 25 37 56 24,5 WDX 245D4S25 175 101 119 25,0 WDX 250D4S25 177 103 121 25,5 WDX 255D4S32 185 105 125 WDXT 26,0 WDX 260D4S32 187 107 127 073506 26,5 WDX 265D4S32 189 109 129 27,0 WDX 270D4S32 191 111 131 32 41 60 27,5 WDX 275D4S32 193 113 133 28,0 WDX 280D4S32 195 115 135 28,5 WDX 285D4S32 197 117 137 29,0 WDX 290D4S32 201 120 141 32 50 60 29,5 WDX 295D4S32 203 122 143 30,0 WDX 300D4S40 218 124 148 31,0 WDX 310D4S40 222 128 152 WDXT 094008 32,0 WDX 320D4S40 226 132 156 33,0 WDX 330D4S40 230 136 160 40 54 70 34,0 WDX 340D4S40 234 140 164 35,0 WDX 350D4S40 238 144 168 36,0 WDX 360D4S40 242 148 172 37,0 WDX 370D4S40 253 153 183 38,0 WDX 380D4S40 257 157 187 39,0 WDX 390D4S40 261 161 191 40,0 WDX 400D4S40 265 165 195 WDXT 125012 41,0 WDX 410D4S40 269 169 199 40 49,5 70 42,0 WDX 420D4S40 273 173 203 43,0 WDX 430D4S40 277 177 207 44,0 WDX 440D4S40 281 181 211 45,0 WDX 450D4S40 285 185 215 46,0 WDX 460D4S40 289 189 219 47,0 WDX 470D4S40 293 193 223 48,0 WDX 480D4S40 297 197 227 49,5 49,0 WDX 490D4S40 301 201 231 50,0 WDX 500D4S40 305 205 235 40 70 WDXT 156012 51,0 WDX 510D4S40 309 209 239 52,0 WDX 520D4S40 313 213 243 50,5 53,0 WDX 530D4S40 317 217 247 51,5 54,0 WDX 540D4S40 321 221 251 52,5 55,0 WDX 550D4S40 325 225 255 53,5 56,0 WDX 560D4S40 О 334 232 264 54 57,0 WDX 570D4S40 О 338 236 268 55 WDXT 186012 58,0 WDX 580D4S40 о 342 240 272 40 56 70 59,0 WDX 590D4S40 о 346 244 276 57 60,0 WDX 600D4S40 о 350 248 280 58 1 2 3 Рис. 4 Рис. 5 Рис. 6 И L тип Отличный контроль стружки при малых подачах G тип Стружколом общего применения Н тип Прочная режущая кромка при высоких подачах Обозначение Покрытый ACP300 ACK300 DL1500 WDXT 042004-L 1 WDXT 042004-G 2 WDXT 042004-H 3 WDXT 052504-L 1 WDXT 052504-G 2 WDXT 052504-H 3 WDXT 063006-L 1 WDXT 063006-G 2 WDXT 063006-H 3 WDXT 073506-L 1 WDXT 073506-G 2 WDXT 073506-H 3 WDXT 094008-L 1 WDXT 094008-G 2 WDXT 094008-H 3 WDXT 125012-L 1 WDXT 125012-G 2 WDXT 125012-H 3 WDXT 156012-L 1 WDXT 156012-G 2 WDXT 156012-H 3 WDXT 186012-G 2 Размеры(мм) Толщина 4,2 2,0 5.0 2,5 6.0 3,0 7.5 3,5 9.6 4,0 12,4 5,0 15,2 6,0 18.0 6,0 Державка 0,4 WDX 130 150 0,4 WDX 155 180 0,6 WDX 185 225 0,6 WDX 230 285 0,8 WDX 290 360 1.2 WDX 370 450 1.2 WDX 460 550 1.2 WDX 560 650 Запасные части Винт Ключ Ключ Державки Рекомендуемый Момент(нм) У BFTX01604 N TRX 06 - WDX 130D S20 150D S20 0,5 BFTX 0204 N TRX 06 - WDX 155dBS20 180dBs25 0,5 BFTY02206 - TRD 07 WDX 185dBs25 225DHS25 1,0 BFTX02506 N - TRD 08 WDX 230DJS25 285DHS32 1,5 BFTX03584 - TRD 15 WDX 290DJS32 366D1S40 3,5 BFTX 0511 N - TRD 20 WDX 370D JS40 456d s40 5,0 BFTX0615 N - TRD 25 WDX 460d s40 606d s46 5,0 Обозначение корпуса сверла WDX 200 D4 S25 Диаметр сверла Размер хвостовика 1а канавк (4 х D) ( 020,0 мм) п 1 . . (0 25.0 мм) Длина канавки L/D Обозначение корпуса сверла WDXT 06 30 06 -G Ширина плоской части (6,0 мм) Толщина (3,0 мм) Тип стружколома Радиус вершины (0,6 мм) = Европейский склад В = Склад в Японии K41 Сверла
