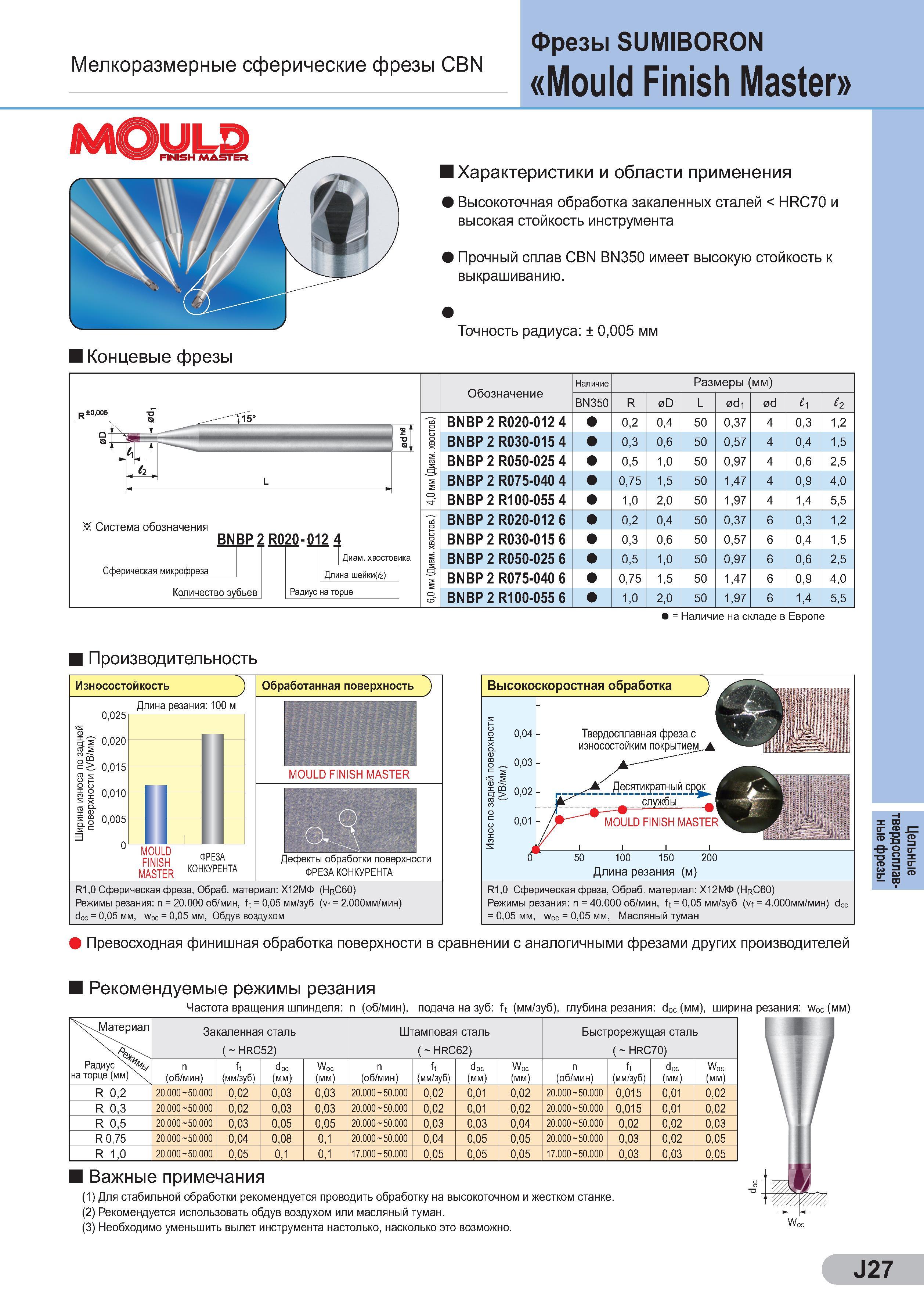

Мелкоразмерные сферические фрезы CBN Фрезы SUMIBORON Mould Finish Master Характеристики и области применения Высокоточная обработка закаленных сталей < HRC70 и высокая стойкость инструмента Прочный сплав CBN BN350 имеет высокую стойкость к выкрашиванию. Точность радиуса ± 0,005 мм Концевые фрезы h Система обозначения Сферическая микрофреза BNBP2 R020-012 4 Диам. хвостовика Длина шейки(12) Количество зубьев Радиус на торце Обозначение Наличие Размеры (мм) BN350 R 0D L 0d1 0d 11 12 мм (Диам. хвостов) BNBP 2 R020-012 4 0,2 0,4 50 0,37 4 0,3 1,2 BNBP 2 R030-015 4 0,3 0,6 50 0,57 4 0,4 1,5 BNBP 2 R050-025 4 0,5 1,0 50 0,97 4 0,6 2,5 BNBP 2 R075-040 4 0,75 1,5 50 1,47 4 0,9 4,0 сэ BNBP 2 R100-055 4 1,0 2,0 50 1,97 4 1,4 5,5 .в от тс о в х BNBP 2 R020-012 6 0,2 0,4 50 0,37 6 0,3 1,2 BNBP 2 R030-015 6 0,3 0,6 50 0,57 6 0,4 1,5 .м а и м м о со BNBP 2 R050-025 6 0,5 1,0 50 0,97 6 0,6 2,5 BNBP 2 R075-040 6 0,75 1,5 50 1,47 6 0,9 4,0 BNBP 2 R100-055 6 1,0 2,0 50 1,97 6 1,4 5,5 Наличие на складе в Европе Производительность Износостойкость 0,025 - I" 0,020 - О э “ = > 0,015- Длина резания 100 м 0,010 °Т ФРЕЗА КОНКУРЕНТА Дефекты обработки поверхности ФРЕЗА КОНКУРЕНТА 0 MOULD FINISH MASTER R1,0 Сферическая фреза, Обраб. материал Х12МФ (HRC60) Режимы резания n = 20.000 об/мин, ft = 0,05 мм/зуб (vf = 2.000мм/мин) doc = 0,05 мм, Woc = 0,05 мм, Обдув воздухом MOULD FINISH MASTER Высокоскоростная обработка 0,04 0,03 0,02 0,01 Твердосплавная фреза с износостойким покрытием. Десятикратный срок службы MOULD FINISH MASTER 0 50 100 150 200 Длина резания (м) R1,0 Сферическая фреза, Обраб. материал Х12МФ (HRC60) Режимы резания n = 40.000 об/мин, ft = 0,05 мм/зуб (vf = 4.000мм/мин) doc = 0,05 мм, Woc = 0,05 мм, Масляный туман Превосходная финишная обработка поверхности в сравнении с аналогичными фрезами других производителей Рекомендуемые режимы резания Частота вращения шпинделя n (об/мин), подача на зуб ft (мм/зуб), глубина резания doc (мм), ширина резания Woc (мм) х;\Материал Закаленная сталь Штамповая сталь Быстрорежущая сталь ( - HRC52) ( - HRC62) ( - HRC70) Радиус на торце (мм) n (об/мин) ft (мм/зуб) doc (мм) Woc (мм) n (об/мин) ft (мм/зуб) doc (мм) Woc (мм) n (об/мин) ft (мм/зуб) doc (мм) Woc (мм) R 0,2 20.000-50.000 0,02 0,03 0,03 20.000-50.000 0,02 0,01 0,02 20.000-50.000 0,015 0,01 0,02 R 0,3 20.000-50.000 0,02 0,03 0,03 20.000-50.000 0,02 0,01 0,02 20.000-50.000 0,015 0,01 0,02 R 0,5 20.000-50.000 0,03 0,05 0,05 20.000-50.000 0,03 0,03 0,04 20.000-50.000 0,02 0,02 0,03 R 0,75 20.000-50.000 0,04 0,08 0,1 20.000-50.000 0,04 0,05 0,05 20.000-50.000 0,03 0,02 0,05 R 1,0 20.000-50.000 0,05 0,1 0,1 17.000-50.000 0,05 0,05 0,05 17.000-50.000 0,03 0,03 0,05 Важные примечания (1) Для стабильной обработки рекомендуется проводить обработку на высокоточном и жестком станке. (2) Рекомендуется использовать обдув воздухом или масляный туман. (3) Необходимо уменьшить вылет инструмента настолько, насколько это возможно. J27 Цельные твердосплавные фрезы
