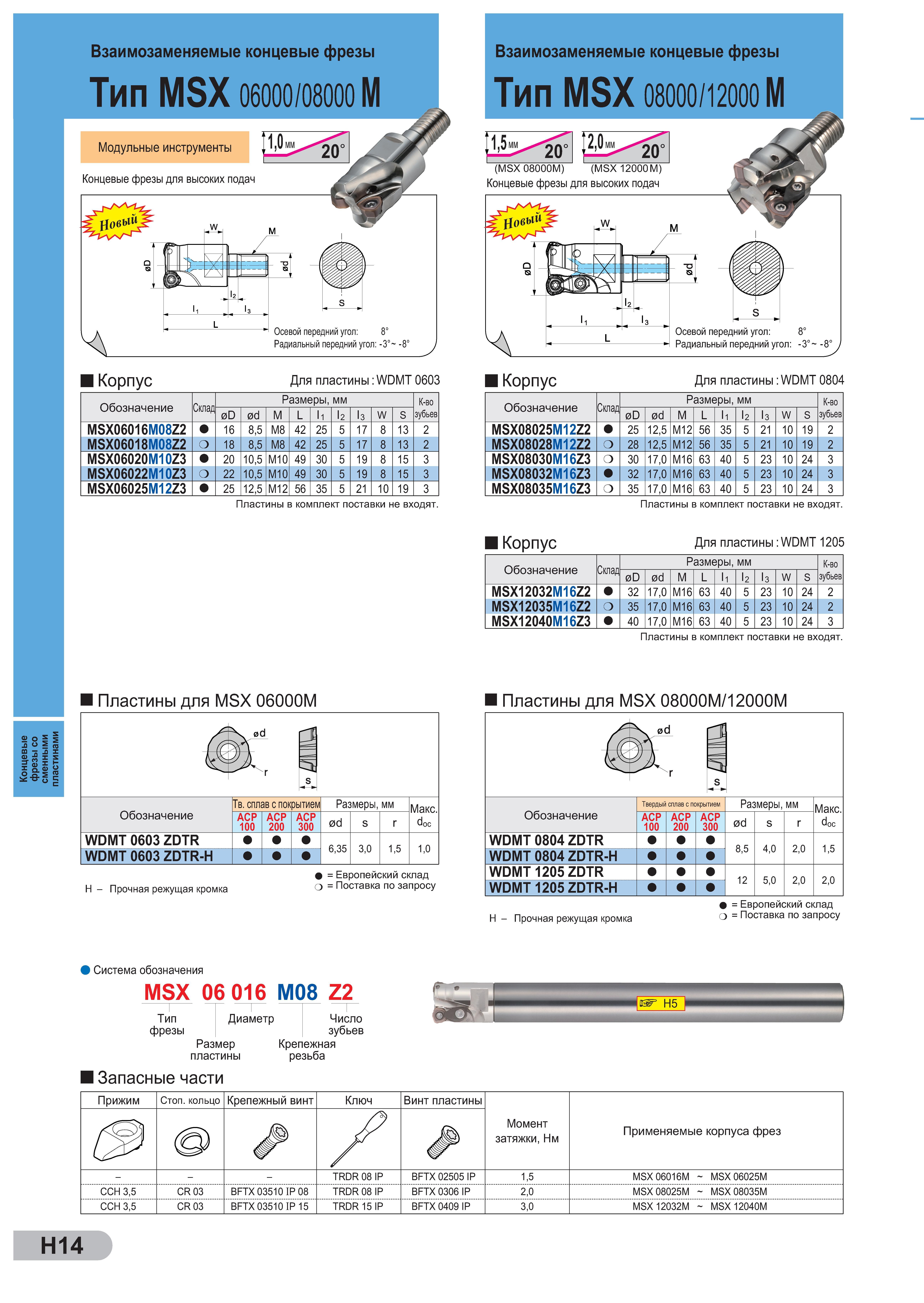

215 Каталог SUMITOMO 2011 Металлорежущий инструмент для точения фрезерования сверления Стр.H14

Каталог SUMITOMO 2011 Режущий инструмент Стр. H14 0215 Lab2u

Концевые фрезы со сменными пластинами Взаимозаменяемые концевые фрезы Тип MSX 06000/08000 M Взаимозаменяемые концевые фрезы Тип MSX 08000/12000 M (MSX 08000M) (MSX 12000M) Концевые фрезы для высоких подач Осевой передний угол 8° Радиальный передний угол -3° -8° Осевой передний угол 8° Радиальный передний угол -3° Корпус Для пластины :WDMT 0603 Корпус Для пластины WDMT 0804 Обозначение Склад Размеры, мм К-во 0D 0d M L 11 I2 I3 W S зубьев MSX06016M08Z2 16 8,5 M8 42 25 5 17 8 13 2 MSX06018M08Z2 о 18 8,5 M8 42 25 5 17 8 13 2 MSX06020M10Z3 20 10,5 M10 49 30 5 19 8 15 3 MSX06022M10Z3 о 22 10,5 M10 49 30 5 19 8 15 3 MSX06025M12Z3 25 12,5 M12 56 35 5 21 10 19 3 Обозначение Склад Размеры, мм К-во зубьев 0D 0d M L I1 l2 l3 W S MSX08025M12Z2 25 12,5 M12 56 35 5 21 10 19 2 MSX08028M12Z2 о 28 12,5 M12 56 35 5 21 10 19 2 MSX08030M16Z3 о 30 17,0 M16 63 40 5 23 10 24 3 MSX08032M16Z3 32 17,0 M16 63 40 5 23 10 24 3 MSX08035M16Z3 о 35 17,0 M16 63 40 5 23 10 24 3 Пластины в комплект поставки не входят. Пластины в комплект поставки не входят. Корпус Для пластины WDMT 1205 Обозначение Склад Размеры, мм К-во зубьев 0D 0d M L l1 l2 l3 W S MSX12032M16Z2 32 17,0 M16 63 40 5 23 10 24 2 MSX12035M16Z2 о 35 17,0 M16 63 40 5 23 10 24 2 MSX12040M16Z3 40 17,0 M16 63 40 5 23 10 24 3 Пластины для MSX 06000M Обозначение Тв. сплав с покрытием Размеры, мм Макс. doc ACP 100 ACP 200 ACP 300 0d s r WDMT 0603 ZDTR 6,35 3,0 1,5 1,0 WDMT 0603 ZDTR-H H - Прочная режущая кромка = Европейский склад Поставка по запросу Пластины в комплект поставки не входят. Пластины для MSX 08000M/12000M 06 r Й S Обозначение Твердый сплав с покрытием Размеры, мм Макс. doc ACP 100 P0 Оо A2 ACP 300 0d s r WDMT 0804 ZDTR 8,5 4,0 2,0 1,5 WDMT 0804 ZDTR-H WDMT 1205 ZDTR 12 5,0 2,0 2,0 WDMT 1205 ZDTR-H = Европейский склад H - Прочная режущая кромка о = ставюа го запросу Система обозначения MSX 06 016 M08 Z2 Тип Диаметр Число фрезы зубьев Размер Крепежная пластины резьба Запасные части Прижим Стоп. кольцо Крепежный винт Ключ Винт пластины Момент затяжки, Нм Применяемые корпуса фрез < > ур TRDR 08 IP BFTX 02505 IP 1,5 MSX 06016M MSX 06025M CCH 3,5 CR 03 BFTX 03510 IP 08 TRDR 08 IP BFTX 0306 IP 2,0 MSX 08025M MSX 08035M CCH 3,5 CR 03 BFTX 03510 IP 15 TRDR 15 IP BFTX 0409 IP 3,0 MSX 12032M MSX 12040M H14
