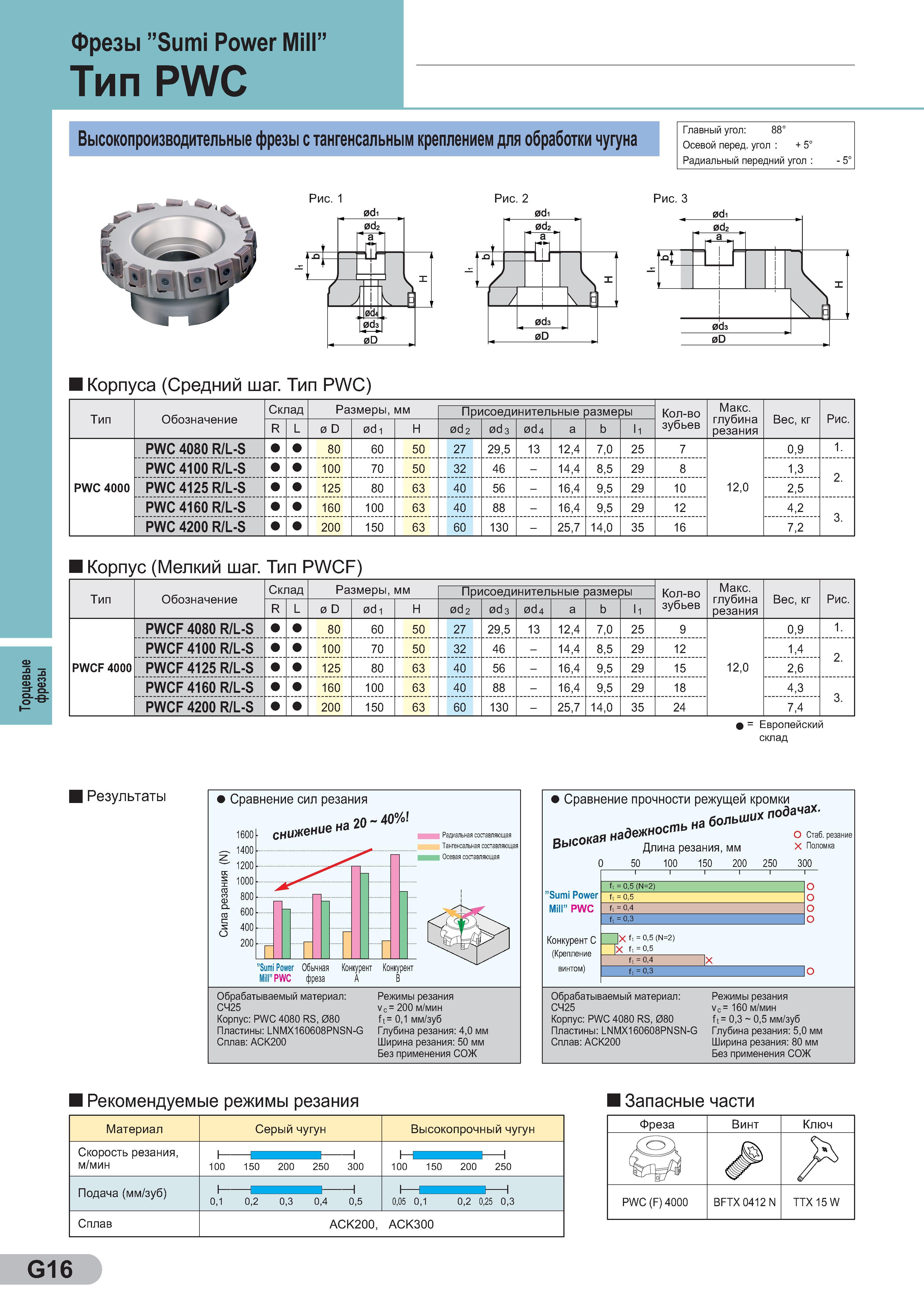

Торцевые фрезы Фрезы ”Sumi Power Mill Тип PWC Высокопроизводительные фрезы с тангенсальным креплением для обработки чугуна Главный угол 88° Осевой перед. угол + 5° Радиальный передний угол - 5° Рис. 1 0di 0d2 j. ad, 0d3 0D Рис. 2 Рис. 3 0di 0d2 И- / \ н 0d3 0D Корпуса (Средний шаг. Тип PWC) Тип Обозначение Склад Размеры, мм Присоединительные размеры Количество зубьев Макс. глубина резания Вес, кг Рис. R L 0 D 0d1 H 0d2 0d3 d 0 a b l1 PWC 4000 PWC 4080 R/L-S 80 60 50 27 29,5 13 12,4 7,0 25 7 12,0 0,9 1. PWC 4100 R/L-S 100 70 50 32 46 - 14,4 8,5 29 8 1,3 2. PWC 4125 R/L-S 125 80 63 40 56 - 16,4 9,5 29 10 2,5 PWC 4160 R/L-S 160 100 63 40 88 - 16,4 9,5 29 12 4,2 3. PWC 4200 R/L-S 200 150 63 60 130 - 25,7 14,0 35 16 7,2 Корпус (Мелкий шаг. Тип PWCF) Тип Обозначение Склад Размеры, мм Присоединительные размеры Количество зубьев Макс. глубина резания Вес, кг Рис. R L 0 D 0d1 H 0d2 0d3 d 0 a b l1 PWCF 4000 PWCF 4080 R/L-S 80 60 50 27 29,5 13 12,4 7,0 25 9 12,0 0,9 1. PWCF 4100 R/L-S 100 70 50 32 46 - 14,4 8,5 29 12 1,4 2. PWCF 4125 R/L-S 125 80 63 40 56 - 16,4 9,5 29 15 2,6 PWCF 4160 R/L-S 160 100 63 40 88 - 16,4 9,5 29 18 4,3 3. PWCF 4200 R/L-S 200 150 63 60 130 - 25,7 14,0 35 24 7,4 = Европейский склад Результаты Сравнение сил резания 1600 1400 1200 1000 снижение на 20 - 40% Радиальная составляющая Тангенсальная составляющая Осевая составляющая ”Sumi Power Обычная Конкурент Конкурент Mill” PWC фреза A B Обрабатываемый материал СЧ25 Корпус PWC 4080 RS, 080 Пластины LNMX160608PNSN-G Сплав ACK200 Режимы резания vc = 200 м/мин ft = 0,1 мм/зуб Глубина резания 4,0 мм Ширина резания 50 мм Без применения СОЖ Сравнение прочности режущей кромки ть „а больших подачах. Высокая наде н0 Лпина ре Длина резания, мм 50 100 150 200 О Стаб. резание Поломка 250 300 ”Sumi Power Mill” PWC Конкурент C (Крепление винтом) ft = 0,5 (N=2) ft = 0,5 ft = 0,5 (N=2) IX ft = 0,5 ft = 0,3 Обрабатываемый материал СЧ25 Корпус PWC 4080 RS, 080 Пластины LNMX160608PNSN-G Сплав ACK200 Режимы резания vc = 160 м/мин ft = 0,3 0,5 мм/зуб Глубина резания 5,0 мм Ширина резания 80 мм Без применения СОЖ 0 ft = 0,4 ft = 0,3 ft = 0,4 Рекомендуемые режимы резания Запасные части Материал Серый чугун Высокопрочный чугун Скорость резания, м/мин 100 150 200 250 300 100 150 200 250 Подача (мм/зуб) 0,1 0,2 0,3 0,4 0,5 0,05 0,1 0,2 0,25 0,3 Сплав ACK200, ACK300 Фреза Винт Ключ PWC (F) 4000 BFTX 0412 N TTX 15 W G16
