171 Каталог SUMITOMO 2011 Металлорежущий инструмент для точения фрезерования сверления Стр.F8

Каталог SUMITOMO 2011 Режущий инструмент Стр. F8 0171 Lab2u

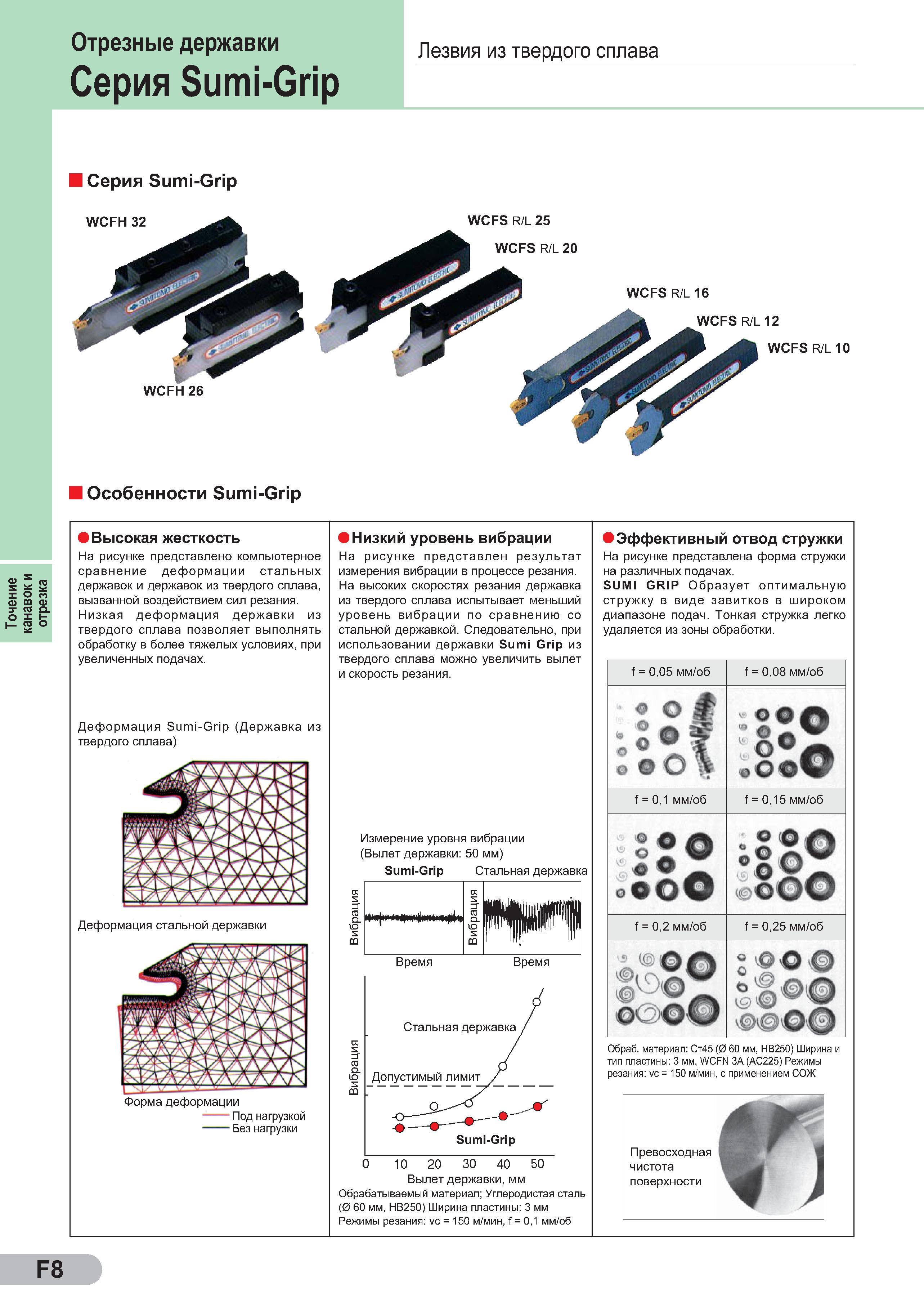

Точение канавок и отрезка °трезные державки Лезвия из твердого сплава Серия Sumi-Grip Серия Sumi-Grip Особенности Sumi-Grip Высокая жесткость На рисунке представлено компьютерное сравнение деформации стальных державок и державок из твердого сплава, вызванной воздействием сил резания. Низкая деформация державки из твердого сплава позволяет выполнять обработку в более тяжелых условиях, при увеличенных подачах. Деформация Sumi-Grip (Державка из твердого сплава) Деформация стальной державки Форма деформации -Под нагрузкой -Без нагрузки Низкий уровень вибрации На рисунке представлен результат измерения вибрации в процессе резания. На высоких скоростях резания державка из твердого сплава испытывает меньший уровень вибрации по сравнению со стальной державкой. Следовательно, при использовании державки Sumi Grip из твердого сплава можно увеличить вылет и скорость резания. Измерение уровня вибрации (Вылет державки 50 мм) Sumi-Grip Стальная державка Время Время Вылет державки, мм Обрабатываемый материал; Углеродистая сталь (0 60 мм, HB250) Ширина пластины 3 мм Режимы резания vc = 150 м/мин, f = 0,1 мм/об Эффективный отвод стружки На рисунке представлена форма стружки на различных подачах. SUMI GRIP Образует оптимальную стружку в виде завитков в широком диапазоне подач. Тонкая стружка легко удаляется из зоны обработки. f = 0,05 мм/об f = 0,08 мм/об о ° т. О vfe ° о л о f = 0,1 мм/об f = 0,15 мм/об 0 0 о оООО О лО ° о О соОО f = 0,2 мм/об f = 0,25 мм/об ov ОС/ оо О v V0O'O Обраб. материал Ст45 (0 60 мм, HB250) Ширина и тип пластины 3 мм, WCFN 3A (AC225) Режимы резания vc = 150 м/мин, с применением СОЖ F8
