86 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.86

Каталог SECO 2015 Вспомогательный инструмент Стр. 86 0086 Lab2u

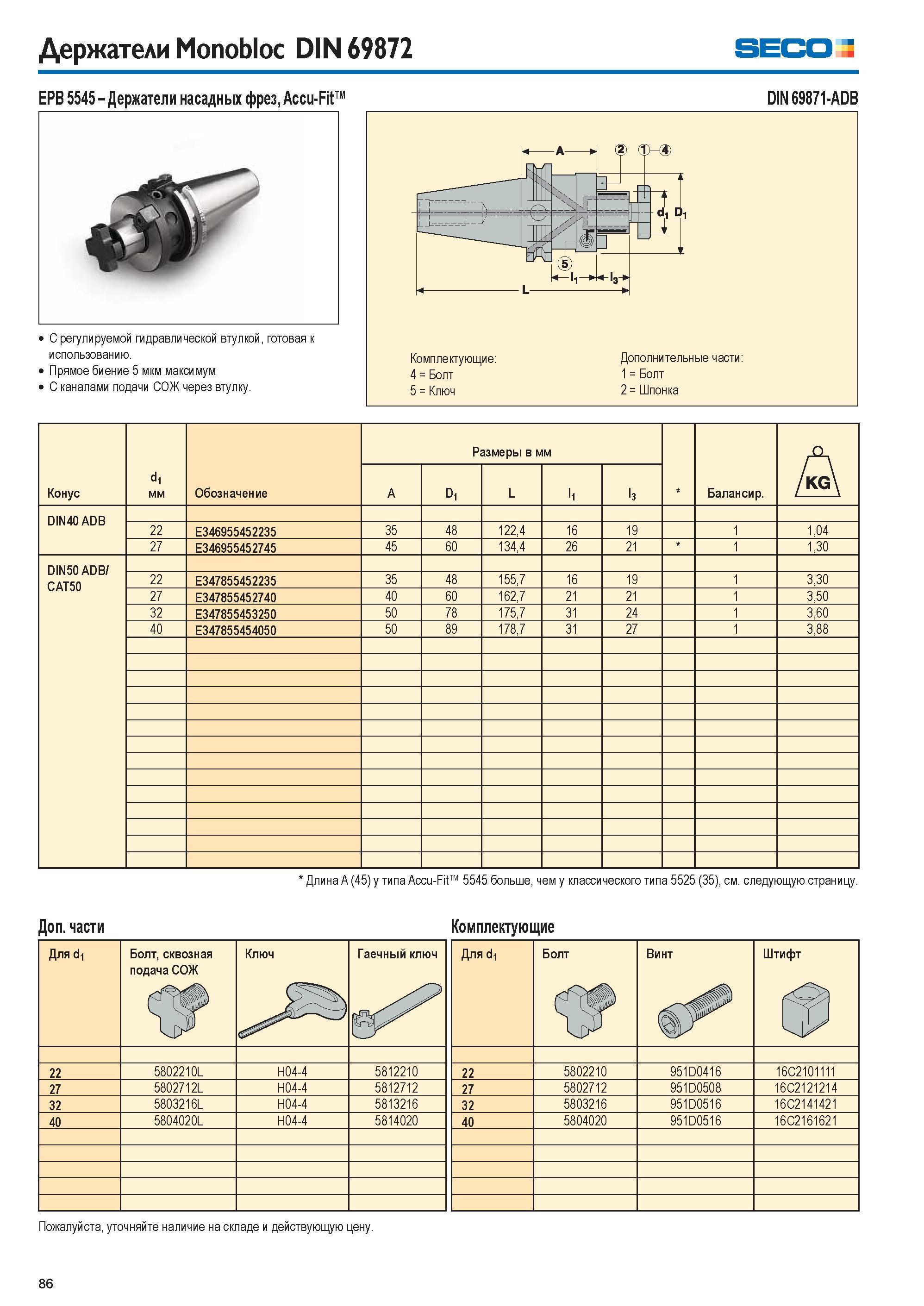

Держатели Monobloc DIN 69872 Seco EPB 5545-Держатели насадных фрез, Accu-Fit DIN 69871-ADB С регулируемой гидравлической втулкой, готовая к использованию- Комплектующие Дополнительные части Прямое биение 5 мкм максимум 4 = Болт 1 = Болт С каналами подачи СОЖ через втулку. 5 = Ключ 2 = Шпонка Конус мм Обозначение Размеры в мм Балансир. А D1 L l1 l3 DIN40 ADB 22 E346955452235 35 48 122,4 16 19 1 1,04 27 E346955452745 45 60 134,4 26 21 1 1,30 DIN50 ADB/ CAT50 22 E347855452235 35 48 155,7 16 19 1 3,30 27 E347855452740 40 60 162,7 21 21 1 3,50 32 E347855453250 50 78 175,7 31 24 1 3,60 40 E347855454050 50 89 178,7 31 27 1 3,88 Длина A (45) у типа Accu-Fit 5545 больше, чем у классического типа 5525 (35), см. следующую страницу. Дополнительные части Комплектующие Для dj Болт, сквозная подача СОЖ Ключ Гаечный ключ Для d1 Болт Винт Штифт 22 5802210L H04-4 5812210 22 5802210 951D0416 16C2101111 27 5802712L H04-4 5812712 27 5802712 951D0508 16C2121214 32 5803216L H04-4 5813216 32 5803216 951D0516 16C2141421 40 5804020L H04-4 5814020 40 5804020 951D0516 16C2161621 Пожалуйста, уточняйте наличие на складе и действующую цену. 86
