301 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.301

Каталог SECO 2015 Вспомогательный инструмент Стр. 301 0301 Lab2u

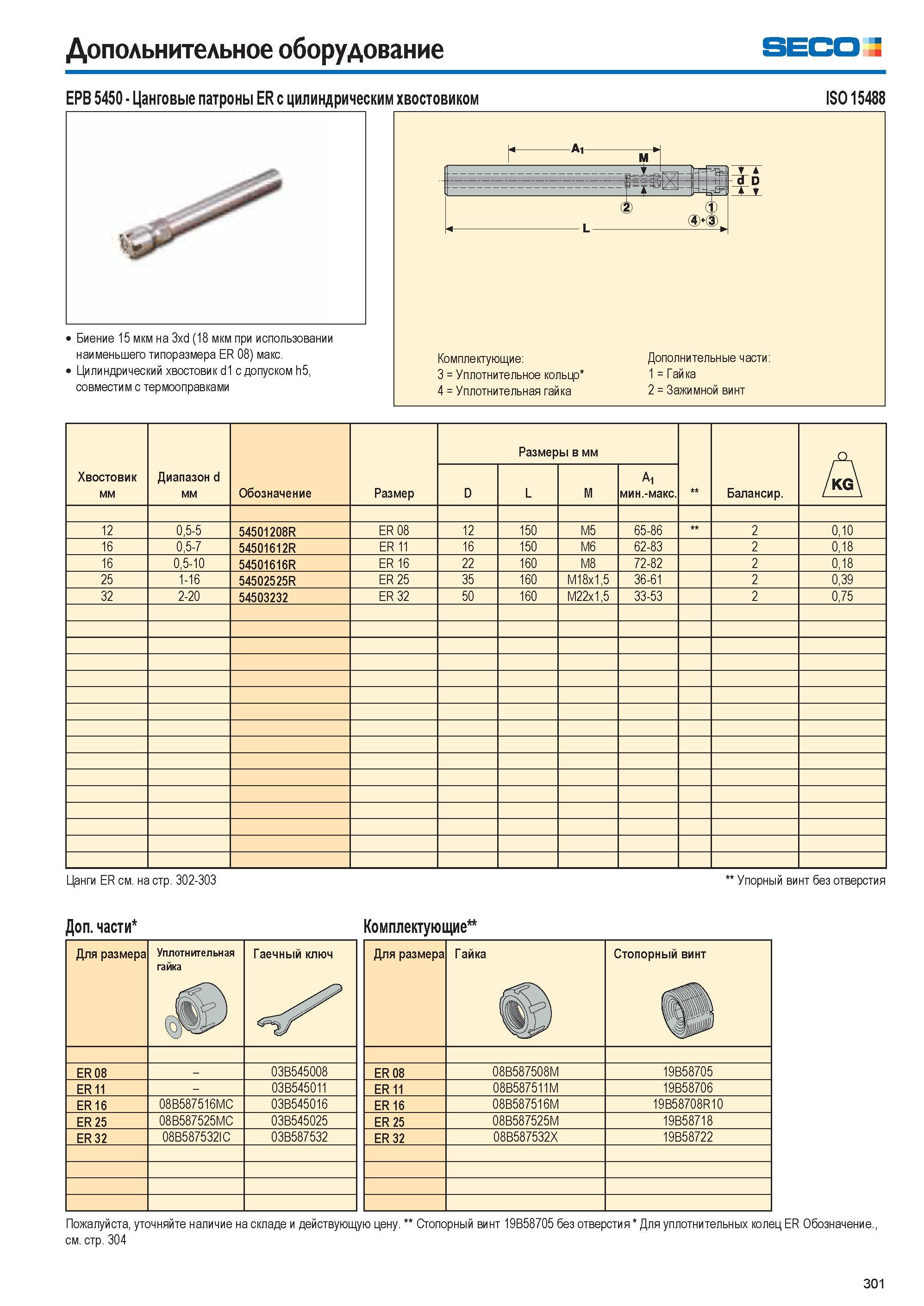

Дополнительное оборудование Seco EPB 5450 Цанговые патроны ER с цилиндрическим хвостовиком ISO 15488 Биение 15 мкм на 3xd (18 мкм при использовании наименьшего типоразмера ER 08) макс. Цилиндрический хвостовик d1 с допуском h5, совместим с термооправками Хвостовик мм Диапазон d мм Обозначение Размер Размеры в мм Балансир. А D L M A1 мин.-макс. 12 0,5-5 54501208R ER 08 12 150 M5 65-86 2 0,10 16 0,5-7 54501612R ER 11 16 150 M6 62-83 2 0,18 16 0,5-10 54501616R ER 16 22 160 M8 72-82 2 0,18 25 1-16 54502525R ER 25 35 160 M18x1,5 36-61 2 0,39 32 2-20 54503232 ER 32 50 160 M22x1,5 33-53 2 0,75 Цанги ER см. на стр. 302-303 Упорный винт без отверстия Дополнительные части Комплектующие Для размера Уплотнительная гайка Гаечный ключ Для размера Гайка Стопорный винт ER 08 03B545008 ER 08 08B587508M 19B58705 ER 11 03B545011 ER 11 08B587511M 19B58706 ER 16 08B587516MC 03B545016 ER 16 08B587516M 19B58708R10 ER 25 08B587525MC 03B545025 ER 25 08B587525M 19B58718 ER 32 08B587532IC 03B587532 ER 32 08B587532X 19B58722 Пожалуйста, уточняйте наличие на складе и действующую цену. Стопорный винт 19B58705 без отверстия Для уплотнительных колец ER Обозначение., см. стр. 304 301
