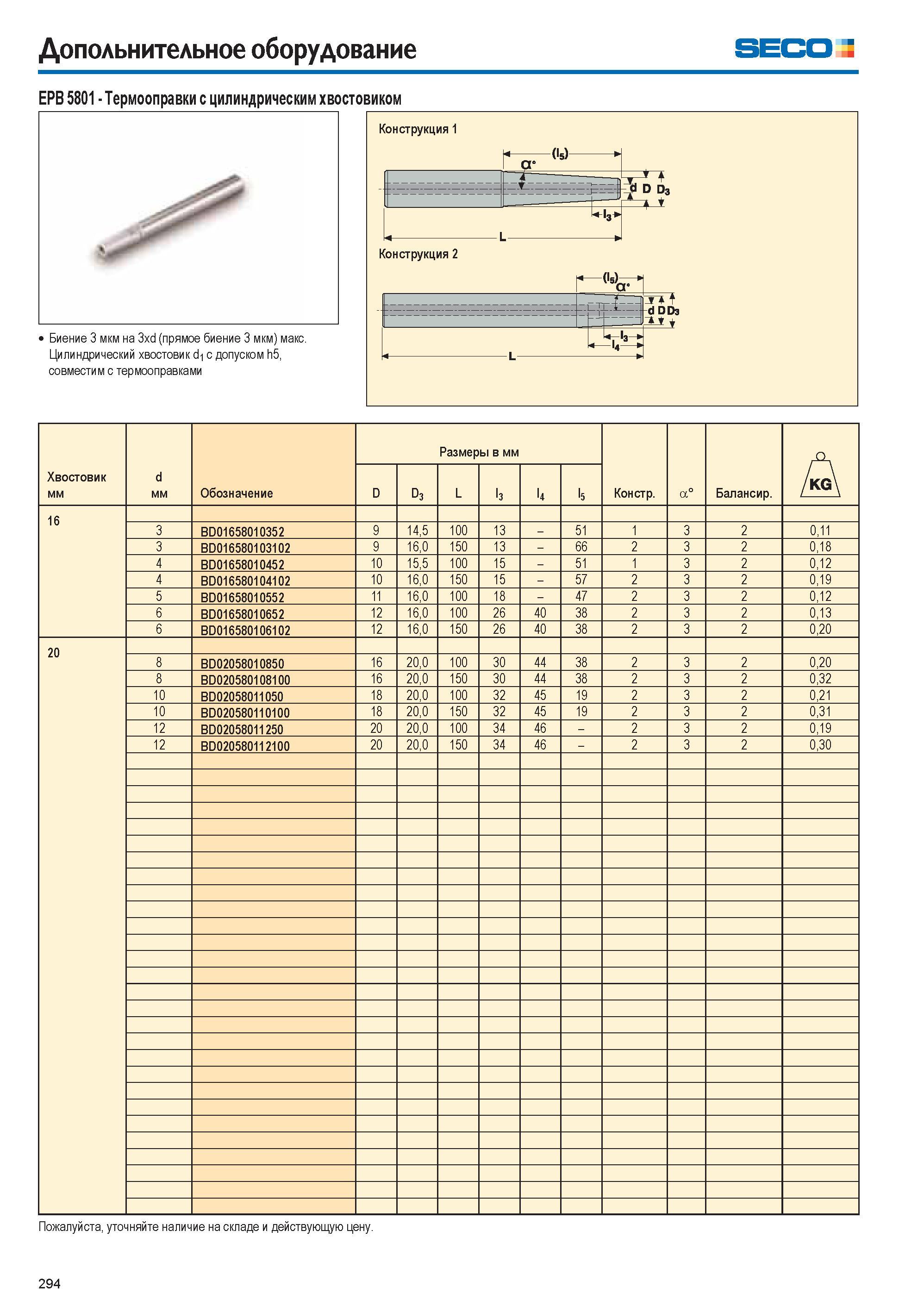

Дополнительное оборудование SECO EPB 5801 Термооправки с цилиндрическим хвостовиком Биение 3 мкм на 3xd (прямое биение 3 мкм) макс. Цилиндрический хвостовик d1 с допуском h5, совместим с термооправками Хвостовик мм d мм Обозначение Размеры в мм Констр. а° Балансир. А D D3 L l3 l4 l5 16 3 BD01658010352 9 14,5 100 13 51 1 3 2 0,11 3 BD016580103102 9 16,0 150 13 66 2 3 2 0,18 4 BD01658010452 10 15,5 100 15 51 1 3 2 0,12 4 BD016580104102 10 16,0 150 15 57 2 3 2 0,19 5 BD01658010552 11 16,0 100 18 47 2 3 2 0,12 6 BD01658010652 12 16,0 100 26 40 38 2 3 2 0,13 6 BD016580106102 12 16,0 150 26 40 38 2 3 2 0,20 20 8 BD02058010850 16 20,0 100 30 44 38 2 3 2 0,20 8 BD020580108100 16 20,0 150 30 44 38 2 3 2 0,32 10 BD02058011050 18 20,0 100 32 45 19 2 3 2 0,21 10 BD020580110100 18 20,0 150 32 45 19 2 3 2 0,31 12 BD02058011250 20 20,0 100 34 46 2 3 2 0,19 12 BD020580112100 20 20,0 150 34 46 2 3 2 0,30 Пожалуйста, уточняйте наличие на складе и действующую цену. 294
