261 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.261

Каталог SECO 2015 Вспомогательный инструмент Стр. 261 0261 Lab2u

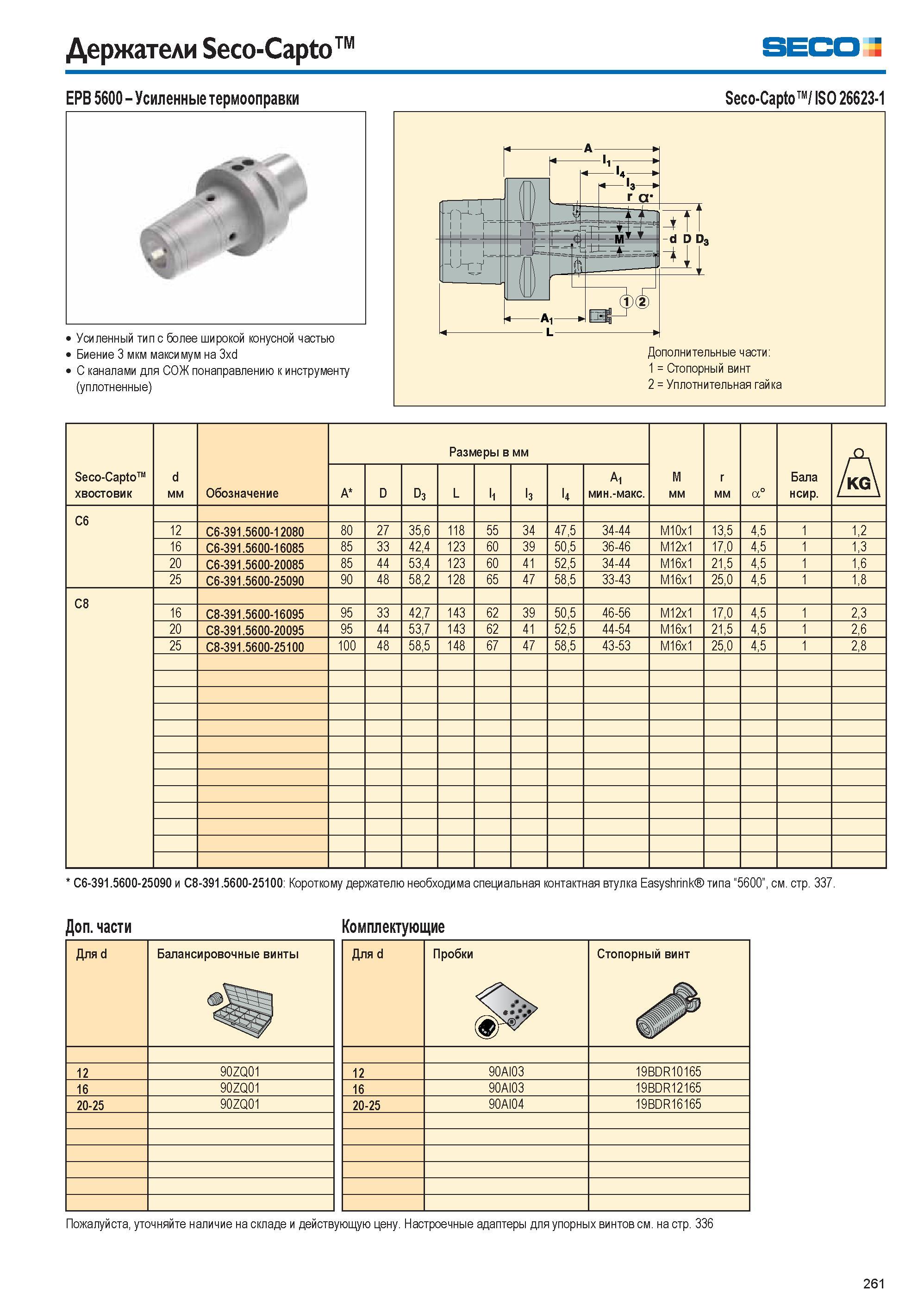

Держатели Seco-Capto SECO EPB 5600 Усиленные термооправки Усиленный тип с более широкой конусной частью Биение 3 мкм максимум на 3xd С каналами для СОЖ понаправлению к инструменту (уплотненные) Seco-Capto / ISO 26623-1 Дополнительные части 1 = Стопорный винт 2 = Уплотнительная гайка Seco-Capto хвостовик d мм Обозначение Размеры в мм M мм r мм a° Бала нсир. A A D D3 L l1 l3 l4 A1 мин.-макс. C6 12 C6-391.5600-12080 80 27 35,6 118 55 34 47,5 34-44 M10x1 13,5 4,5 1 1,2 16 C6-391.5600-16085 85 33 42,4 123 60 39 50,5 36-46 M12x1 17,0 4,5 1 1,3 20 C6-391.5600-20085 85 44 53,4 123 60 41 52,5 34-44 M16x1 21,5 4,5 1 1,6 25 C6-391.5600-25090 90 48 58,2 128 65 47 58,5 33-43 M16x1 25,0 4,5 1 1,8 C8 16 C8-391.5600-16095 95 33 42,7 143 62 39 50,5 46-56 M12x1 17,0 4,5 1 2,3 20 C8-391.5600-20095 95 44 53,7 143 62 41 52,5 44-54 M16x1 21,5 4,5 1 2,6 25 C8-391.5600-25100 100 48 58,5 148 67 47 58,5 43-53 M16x1 25,0 4,5 1 2,8 C6-391.5600-25090 и C8-391.5600-25100 Короткому держателю необходима специальная контактная втулка Easyshrink типа “5600”, см. стр. 337. Комплектующие Дополнительные части Для d Балансировочные винты 12 90ZQ01 16 90ZQ01 20-25 90ZQ01 Для d Пробки ( 5 Стопорный винт 12 90AI03 19BDR10165 16 90AI03 19BDR12165 20-25 90AI04 19BDR16165 Пожалуйста, уточняйте наличие на складе и действующую цену. Настроечные адаптеры для упорных винтов см. на стр. 336 261
