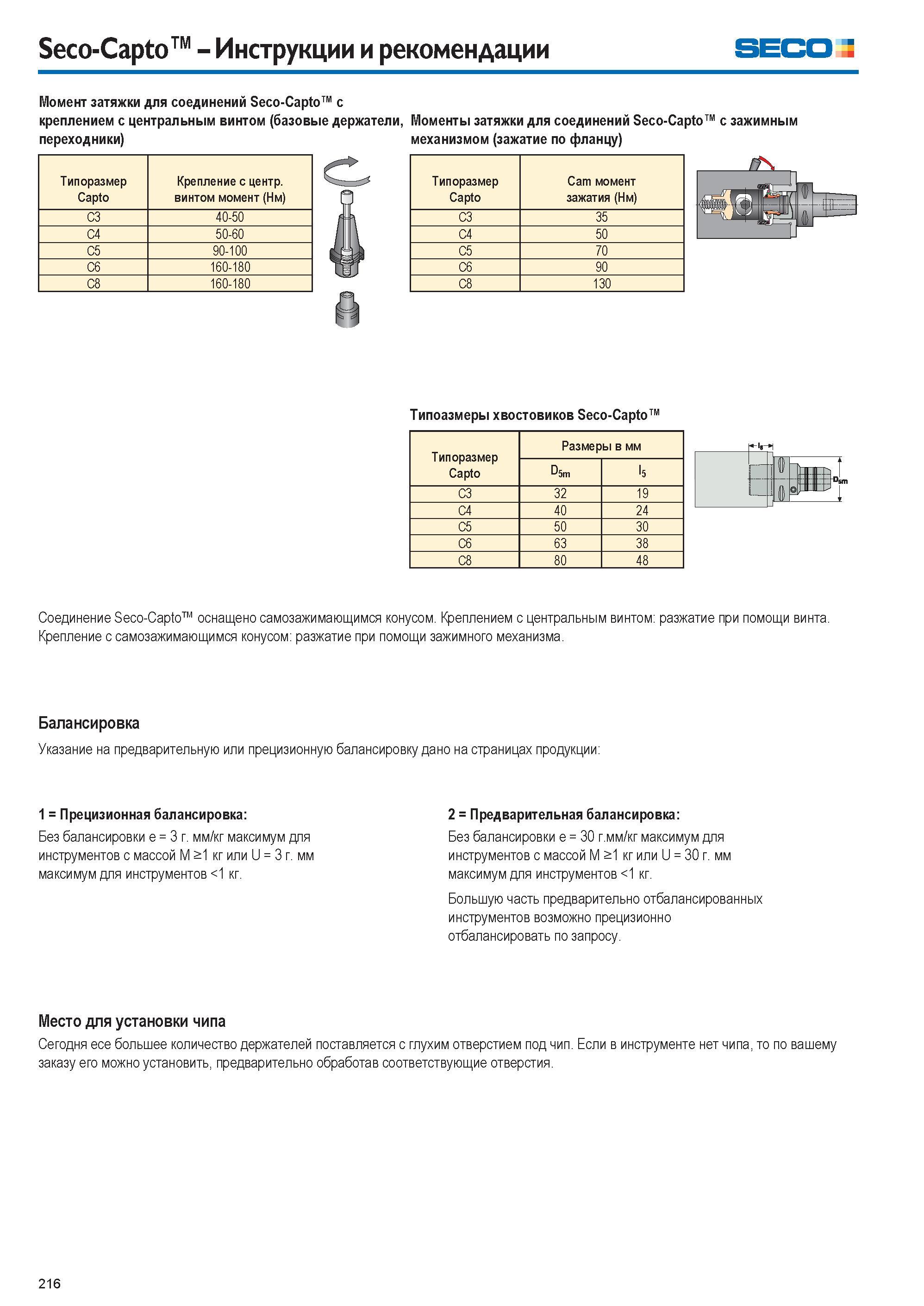

216 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.216

Каталог SECO 2015 Вспомогательный инструмент Стр. 216 0216 Lab2u

Seco-Capto Инструкции и рекомендации SECO Момент затяжки для соединений Seco-Capto с креплением с центральным винтом (базовые держатели, Моменты затяжки для соединений Seco-Capto с зажимным механизмом (зажатие по фланцу) А Ч переходники) Типоразмер Capto Крепление с центр. винтом момент (Нм) C3 40-50 C4 50-60 C5 90-100 C6 160-180 C8 160-180 Типоразмер Capto Cam момент зажатия (Нм) C3 35 C4 50 C5 70 C6 90 C8 130 и 1 L-I Типоазмеры хвостовиков Seco-Capto Типоразмер Capto Размеры в мм D5m l5 C3 32 19 C4 40 24 C5 50 30 C6 63 38 C8 80 48 Соединение Seco-Capto оснащено самозажимающимся конусом. Креплением с центральным винтом разжатие при помощи винта. Крепление с самозажимающимся конусом разжатие при помощи зажимного механизма. Балансировка Указание на предварительную или прецизионную балансировку дано на страницах продукции 1 = Прецизионная балансировка Без балансировки e = 3 г. мм/кг максимум для инструментов с массой M &1 кг или U = 3 г. мм максимум для инструментов <1 кг. 2 = Предварительная балансировка Без балансировки e = 30 г.мм/кг максимум для инструментов с массой M &1 кг или U = 30 г. мм максимум для инструментов <1 кг. Большую часть предварительно отбалансированных инструментов возможно прецизионно отбалансировать по запросу. Место для установки чипа Сегодня есе большее количество держателей поставляется с глухим отверстием под чип. Если в инструменте нет чипа, то по вашему заказу его можно установить, предварительно обработав соответствующие отверстия. 216
