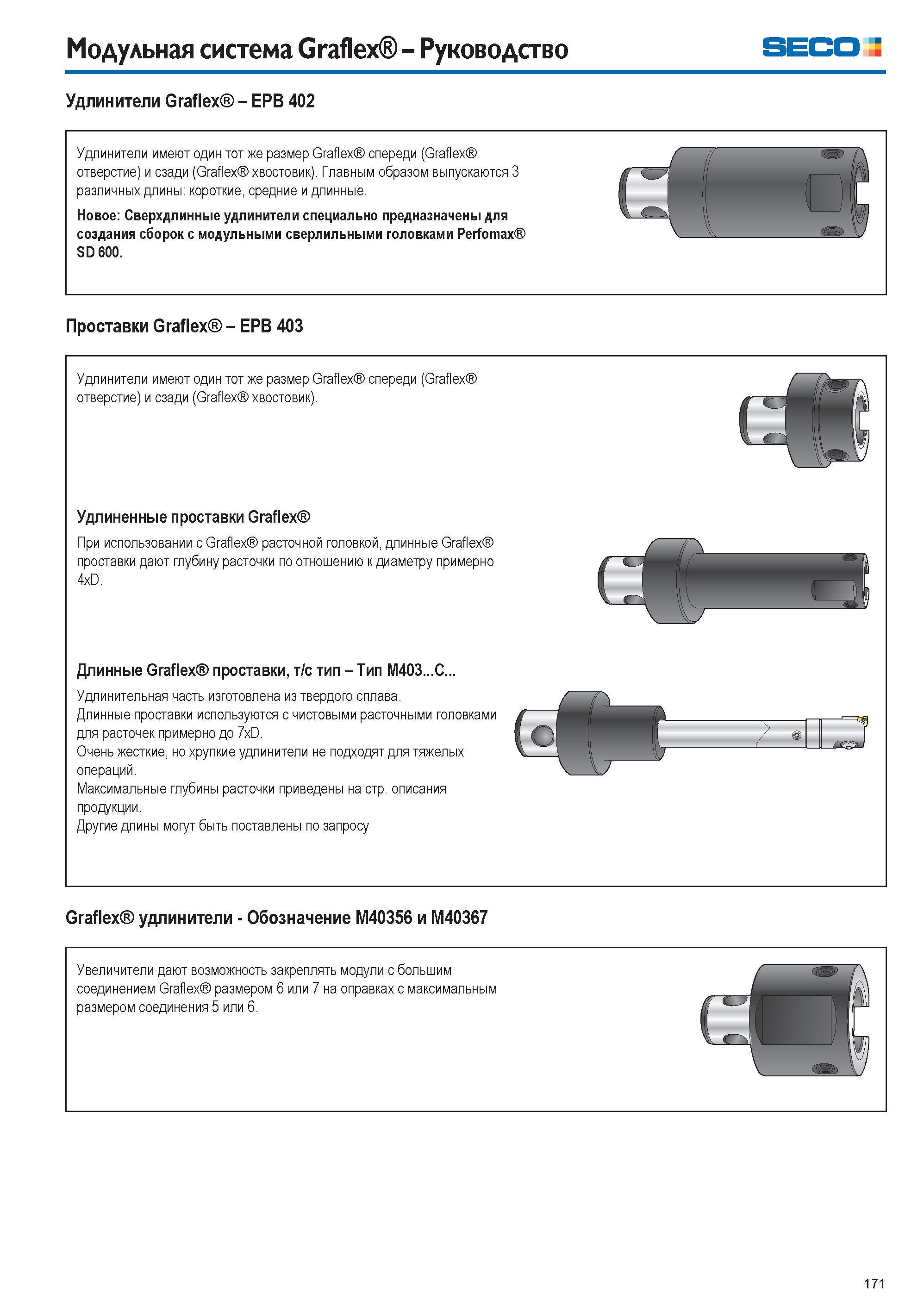

Модульная система Graflex Руководство SECO Удлинители Graflex EPB 402 Удлинители имеют один тот же размер Graflex спереди (Graflex отверстие) и сзади (Graflex хвостовик). Главным образом выпускаются 3 различных длины короткие, средние и длинные. Новое Сверхдлинные удлинители специально предназначены для создания сборок с модульными сверлильными головками Perfomax SD 600. Проставки Graflex EPB 403 Удлинители имеют один тот же размер Graflex спереди (Graflex отверстие) и сзади (Graflex хвостовик). Удлиненные проставки Graflex При использовании с Graflex расточной головкой, длинные Graflex проставки дают глубину расточки по отношению к диаметру примерно 4xD. Длинные Graflex проставки, т/с тип Тип M403...C... Удлинительная часть изготовлена из твердого сплава. Длинные проставки используются с чистовыми расточными головками для расточек примерно до 7xD. Очень жесткие, но хрупкие удлинители не подходят для тяжелых операций. Максимальные глубины расточки приведены на стр. описания продукции. Другие длины могут быть поставлены по запросу Graflex удлинители Обозначение M40356 и M40367 171
