108 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.108

Каталог SECO 2015 Вспомогательный инструмент Стр. 108 0108 Lab2u

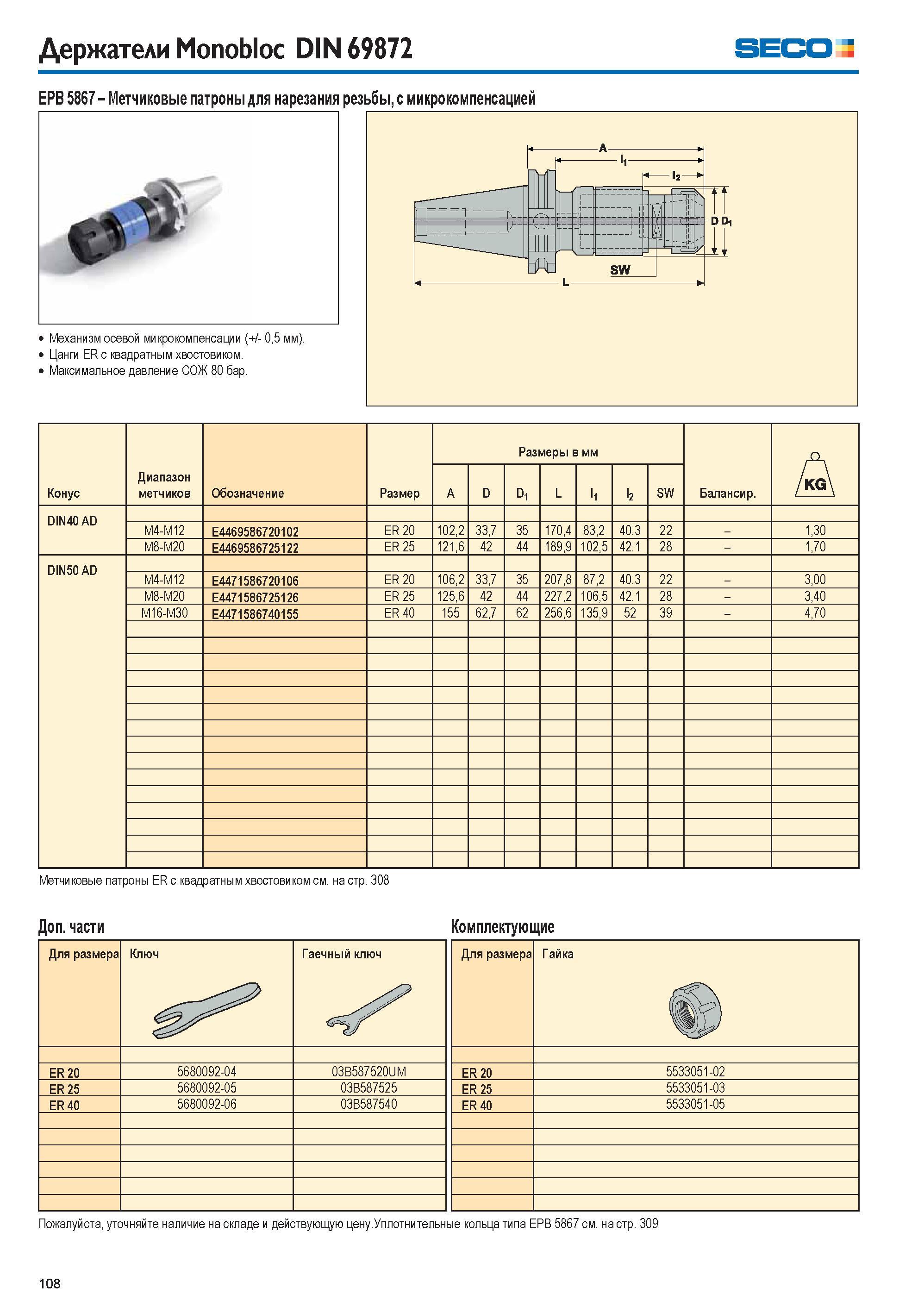

Держатели Monobloc DIN 69872 Seco Механизм осевой микрокомпенсации (+/- 0,5 мм). Цанги ER с квадратным хвостовиком. Максимальное давление СОЖ 80 бар. Конус Диапазон метчиков Обозначение Размер Размеры в мм Балансир. A A D D1 L l1 l2 SW DIN40 AD M4-M12 E4469586720102 ER 20 102,2 33,7 35 170,4 83,2 40.3 22 1,30 M8-M20 E4469586725122 ER 25 121,6 42 44 189,9 102,5 42.1 28 1,70 DIN50 AD M4-M12 E4471586720106 ER 20 106,2 33,7 35 207,8 87,2 40.3 22 3,00 M8-M20 E4471586725126 ER 25 125,6 42 44 227,2 106,5 42.1 28 3,40 M16-M30 E4471586740155 ER 40 155 62,7 62 256,6 135,9 52 39 4,70 Метчиковые патроны ER с квадратным хвостовиком см. на стр. 308 Дополнительные части Комплектующие Для размера Ключ Гаечный ключ Для размера Гайка ER 20 5680092-04 03B587520UM ER 20 5533051-02 ER 25 5680092-05 03B587525 ER 25 5533051-03 ER 40 5680092-06 03B587540 ER 40 5533051-05 Пожалуйста, уточняйте наличие на складе и действующую цену.Уплотнительные кольца типа EPB 5867 см. на стр. 309 108
