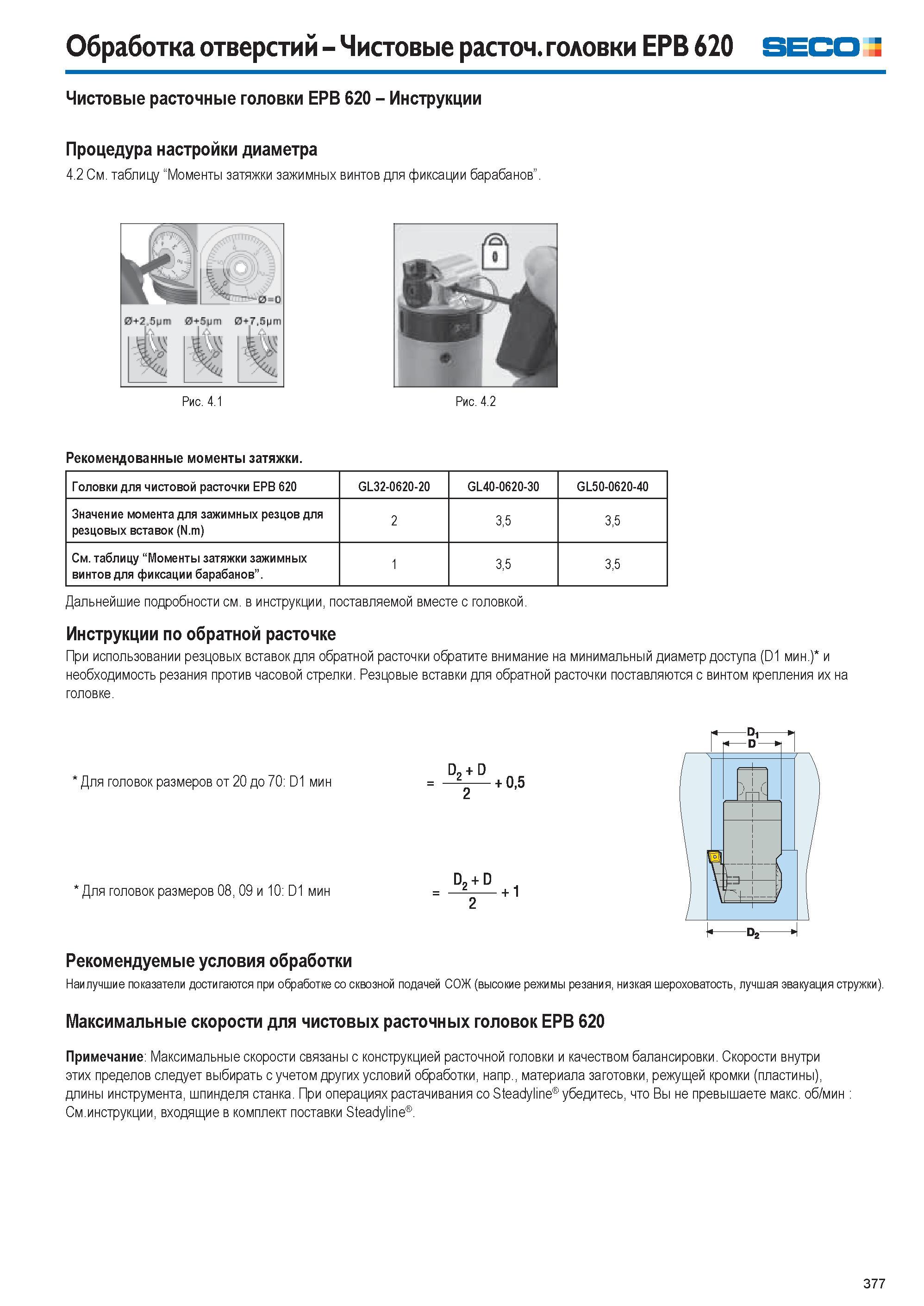

Рекомендации шведской компании-производителя режущего и вспомогательного инструмента при обратной расточке отверстий на расточном и фрезерном станках _ металлообрабатывающем оборудовании При использовании резцовых вставок для обратной расточки обратите внимание на минимальный диаметр доступа (D1 мин.) и необходимость резания против часовой стрелки. Резцовые вставки для обратной расточки поставляются с винтом крепления их на головке. Для головок размеров от 20 до 70 D1 мин Для головок размеров 08, 09 и 10 D1 мин D, + D + 0,5 А + 1 Рекомендуемые условия обработки Наилучшие показатели достигаются при обработке со сквозной подачей СОЖ (высокие режимы резания, низкая шероховатость, лучшая эвакуация стружки). Максимальные скорости для чистовых расточных головок EPB 620 Примечание Максимальные скорости связаны с конструкцией расточной головки и качеством балансировки. Скорости внутри этих пределов следует выбирать с учетом других условий обработки, напр., материала заготовки, режущей кромки (пластины), длины инструмента, шпинделя станка. При операциях растачивания со Steadyline убедитесь, что Вы не превышаете макс. об/мин См.инструкции, входящие в комплект поставки Steadyline 377 Обработка отверстий Чистовые расточ. головки EPB 620 SECO Чистовые расточные головки ЕРВ 620 Инструкции Процедура настройки диаметра 4.2 См. таблицу “Моменты затяжки зажимных винтов для фиксации барабанов”. Рекомендованные моменты затяжки. Головки для чистовой расточки ЕРВ 620 GL32-0620-20 GL40-0620-30 GL50-0620-40 Значение момента для зажимных резцов для резцовых вставок (N.m) 2 3,5 3,5 См. таблицу "Моменты затяжки зажимных винтов для фиксации барабанов". 1 3,5 3,5 Дальнейшие подробности см. в инструкции, поставляемой вместе с головкой. Инструкции по обратной расточке
