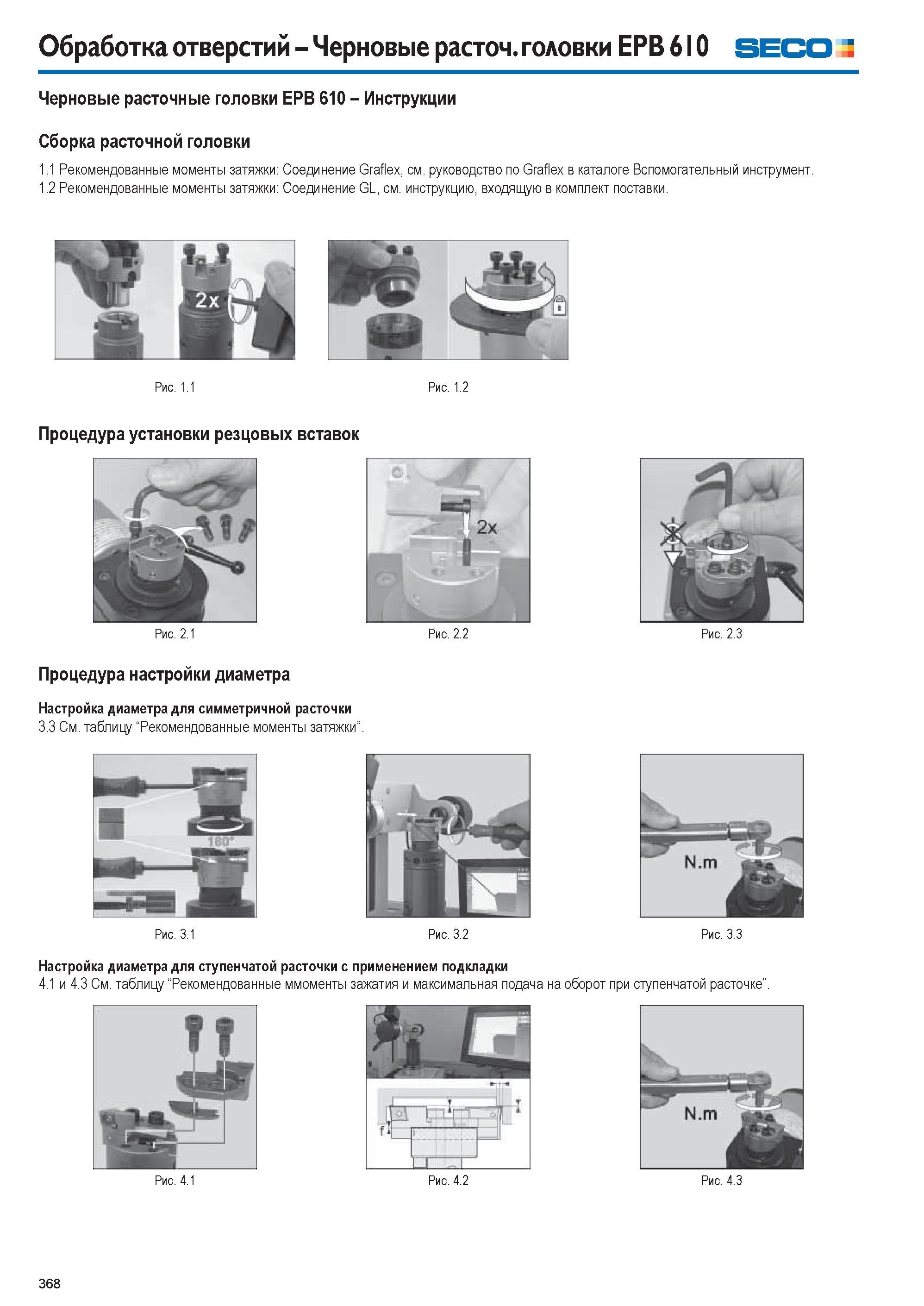

Наглядные инструкции для черновых расточных головок Seco EPB 610 Сборка расточного металлорежущего инструмента Рекомендованные моменты затяжки _ Соединение Graflex, см. руководство по Graflex в каталоге Вспомогательный инструмент. 1.2 Рекомендованные моменты затяжки Соединение GL, см. инструкцию, входящую в комплект поставки. Рис. 1.1 Рис. 1.2 Процедура установки резцовых вставок Рис. 2.1 Процедура настройки диаметра Настройка диаметра для симметричной расточки 3.3 См. таблицу “Рекомендованные моменты затяжки”. Рис. 2.2 Рис. 2.3 Рис. 3.1 Рис. 3.2 Рис. 3.3 Настройка диаметра для ступенчатой расточки с применением подкладки 4.1 и 4.3 См. таблицу “Рекомендованные ммоменты зажатия и максимальная подача на оборот при ступенчатой расточке”. Рис. 4.1 Рис. 4.2 Рис. 4.3 368 Обработка отверстий SECO Черновые расточные головки ЕРВ 610 Инструкции
