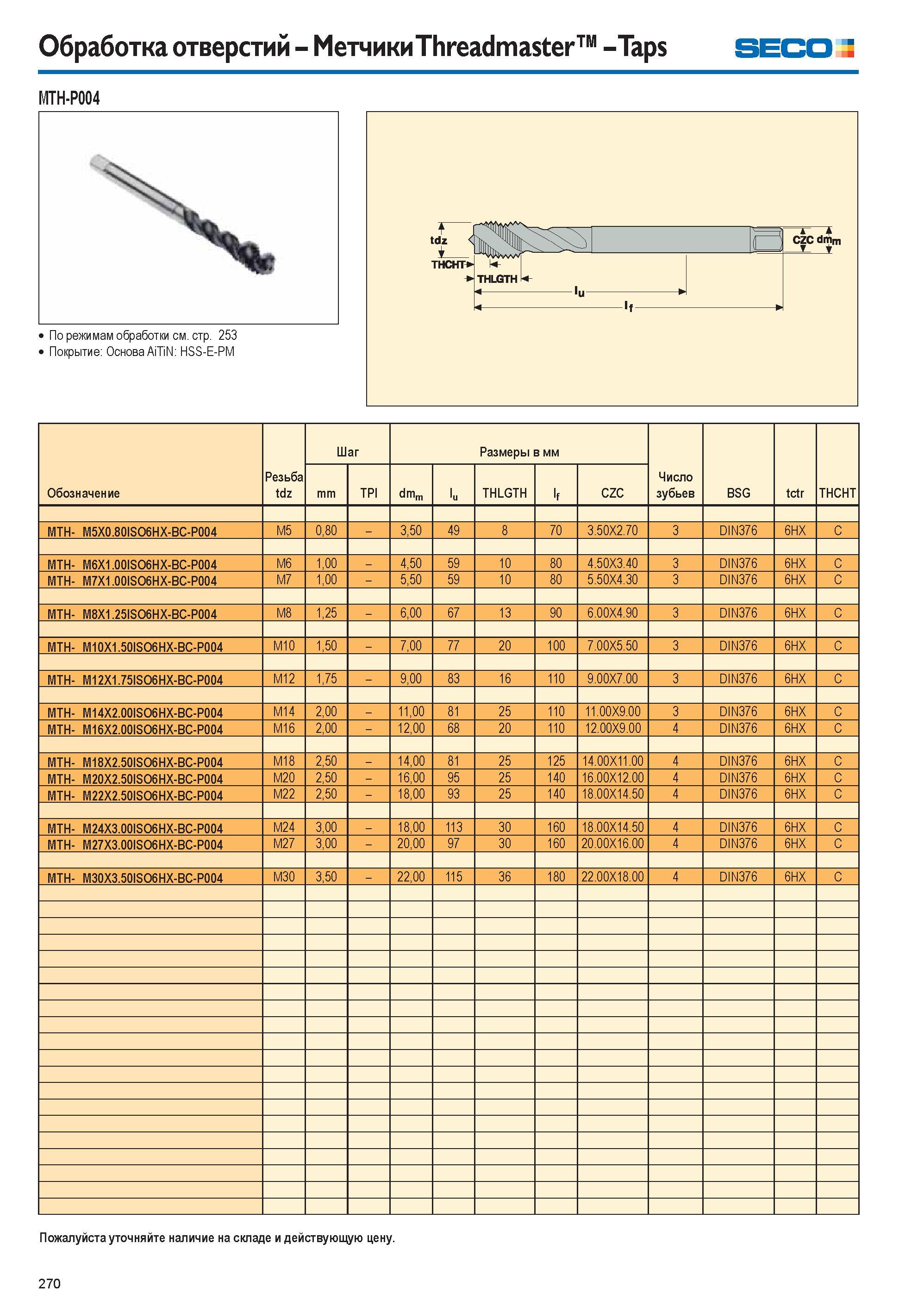

Обработка отверстий Метчики Threadmaster Taps SECO MTH-P004 По режимам обработки см. стр. 253 Покрытие Основа AiTiN HSS-E-PM Обозначение Резьба tdz Шаг Размеры в мм Число зубьев BSG tctr THCHT mm TPI dmm lu THLGTH lf CZC MTH- M5X0.80ISO6HX-BC-P004 M5 0,80 3,50 49 8 70 3.50X2.70 3 DIN376 6HX C MTH- M6X1.00ISO6HX-BC-P004 M6 1,00 4,50 59 10 80 4.50X3.40 3 DIN376 6HX C MTH- M7X1.00ISO6HX-BC-P004 M7 1,00 5,50 59 10 80 5.50X4.30 3 DIN376 6HX C MTH- M8X1.25ISO6HX-BC-P004 M8 1,25 6,00 67 13 90 6.00X4.90 3 DIN376 6HX C MTH- M10X1.50ISO6HX-BC-P004 M10 1,50 7,00 77 20 100 7.00X5.50 3 DIN376 6HX C MTH- M12X1.75ISO6HX-BC-P004 M12 1,75 9,00 83 16 110 9.00X7.00 3 DIN376 6HX C MTH- M14X2.00ISO6HX-BC-P004 M14 2,00 11,00 81 25 110 11.00X9.00 3 DIN376 6HX C MTH- M16X2.00ISO6HX-BC-P004 M16 2,00 12,00 68 20 110 12.00X9.00 4 DIN376 6HX C MTH- M18X2.50ISO6HX-BC-P004 M18 2,50 14,00 81 25 125 14.00X11.00 4 DIN376 6HX C MTH- M20X2.50ISO6HX-BC-P004 M20 2,50 16,00 95 25 140 16.00X12.00 4 DIN376 6HX C MTH- M22X2.50ISO6HX-BC-P004 M22 2,50 18,00 93 25 140 18.00X14.50 4 DIN376 6HX C MTH- M24X3.00ISO6HX-BC-P004 M24 3,00 18,00 113 30 160 18.00X14.50 4 DIN376 6HX C MTH- M27X3.00ISO6HX-BC-P004 M27 3,00 20,00 97 30 160 20.00X16.00 4 DIN376 6HX C MTH- M30X3.50ISO6HX-BC-P004 M30 3,50 22,00 115 36 180 22.00X18.00 4 DIN376 6HX C Пожалуйста уточняйте наличие на складе и действующую цену. 270
