Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system SECO | Каталог SECO 2015 Концевые цельные фрезы (Всего 344 стр.) |
|||||
|

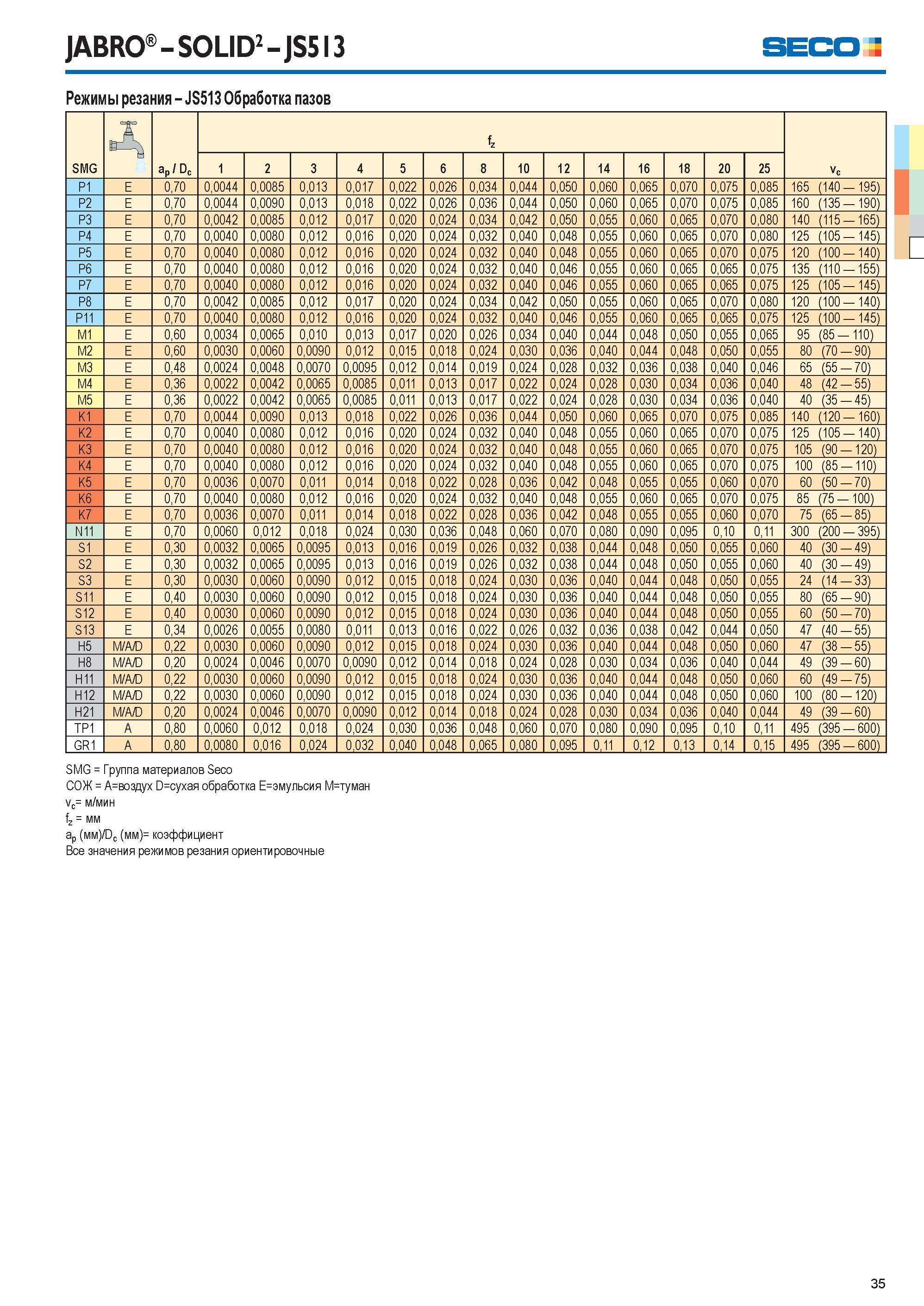

36 Каталог SECO 2015 Концевые цельные фрезы для металлорежущих станков Стр.35 |
|||||
Рекомендации компании-производителя режущего инструмента по подбору режимов резания Seco Фрезерная обработка обработка пазов Подача Глубина резания fz SMG ap / DРекомендации компании-производителя режущего инструмента по подбору режимов резания Seco Фрезерная обработка обработка пазов Подача Глубина резания fz SMG ap / Dc 1 2 3 4 5 6 8 10 12 14 16 18 20 25 Vc P1 Е 0,70 0,0044 0,0085 0,013 0,017 0,022 0,026 0,034 0,044 0,050 0,060 0,065 0,070 0,075 0,085 165 (140 195) P2 Е 0,70 0,0044 0,0090 0,013 0,018 0,022 0,026 0,036 0,044 0,050 0,060 0,065 0,070 0,075 0,085 160 (135 190) P3 Е 0,70 0,0042 0,0085 0,012 0,017 0,020 0,024 0,034 0,042 0,050 0,055 0,060 0,065 0,070 0,080 140 (115 165) P4 Е 0,70 0,0040 0,0080 0,012 0,016 0,020 0,024 0,032 0,040 0,048 0,055 0,060 0,065 0,070 0,080 125 (105 145) P5 Е 0,70 0,0040 0,0080 0,012 0,016 0,020 0,024 0,032 0,040 0,048 0,055 0,060 0,065 0,070 0,075 120 (100 140) P6 Е 0,70 0,0040 0,0080 0,012 0,016 0,020 0,024 0,032 0,040 0,046 0,055 0,060 0,065 0,065 0,075 135 (110 155) P7 Е 0,70 0,0040 0,0080 0,012 0,016 0,020 0,024 0,032 0,040 0,046 0,055 0,060 0,065 0,065 0,075 125 (105 145) P8 Е 0,70 0,0042 0,0085 0,012 0,017 0,020 0,024 0,034 0,042 0,050 0,055 0,060 0,065 0,070 0,080 120 (100 140) P11 Е 0,70 0,0040 0,0080 0,012 0,016 0,020 0,024 0,032 0,040 0,046 0,055 0,060 0,065 0,065 0,075 125 (100 145) М1 Е 0,60 0,0034 0,0065 0,010 0,013 0,017 0,020 0,026 0,034 0,040 0,044 0,048 0,050 0,055 0,065 95 (85 110) М2 Е 0,60 0,0030 0,0060 0,0090 0,012 0,015 0,018 0,024 0,030 0,036 0,040 0,044 0,048 0,050 0,055 80 (70 90) М3 Е 0,48 0,0024 0,0048 0,0070 0,0095 0,012 0,014 0,019 0,024 0,028 0,032 0,036 0,038 0,040 0,046 65 (55 70) М4 Е 0,36 0,0022 0,0042 0,0065 0,0085 0,011 0,013 0,017 0,022 0,024 0,028 0,030 0,034 0,036 0,040 48 (42 55) М5 Е 0,36 0,0022 0,0042 0,0065 0,0085 0,011 0,013 0,017 0,022 0,024 0,028 0,030 0,034 0,036 0,040 40 (35 45) K1 Е 0,70 0,0044 0,0090 0,013 0,018 0,022 0,026 0,036 0,044 0,050 0,060 0,065 0,070 0,075 0,085 140 (120 160) K2 Е 0,70 0,0040 0,0080 0,012 0,016 0,020 0,024 0,032 0,040 0,048 0,055 0,060 0,065 0,070 0,075 125 (105 140) K3 Е 0,70 0,0040 0,0080 0,012 0,016 0,020 0,024 0,032 0,040 0,048 0,055 0,060 0,065 0,070 0,075 105 (90 120) K4 Е 0,70 0,0040 0,0080 0,012 0,016 0,020 0,024 0,032 0,040 0,048 0,055 0,060 0,065 0,070 0,075 100 (85 110) K5 Е 0,70 0,0036 0,0070 0,011 0,014 0,018 0,022 0,028 0,036 0,042 0,048 0,055 0,055 0,060 0,070 60 (50 70) K6 Е 0,70 0,0040 0,0080 0,012 0,016 0,020 0,024 0,032 0,040 0,048 0,055 0,060 0,065 0,070 0,075 85 (75 100) K7 Е 0,70 0,0036 0,0070 0,011 0,014 0,018 0,022 0,028 0,036 0,042 0,048 0,055 0,055 0,060 0,070 75 (65 85) N11 Е 0,70 0,0060 0,012 0,018 0,024 0,030 0,036 0,048 0,060 0,070 0,080 0,090 0,095 0,10 0,11 300 (200 395) S1 Е 0,30 0,0032 0,0065 0,0095 0,013 0,016 0,019 0,026 0,032 0,038 0,044 0,048 0,050 0,055 0,060 40 (30 49) S2 Е 0,30 0,0032 0,0065 0,0095 0,013 0,016 0,019 0,026 0,032 0,038 0,044 0,048 0,050 0,055 0,060 40 (30 49) S3 Е 0,30 0,0030 0,0060 0,0090 0,012 0,015 0,018 0,024 0,030 0,036 0,040 0,044 0,048 0,050 0,055 24 (14 33) S11 Е 0,40 0,0030 0,0060 0,0090 0,012 0,015 0,018 0,024 0,030 0,036 0,040 0,044 0,048 0,050 0,055 80 (65 90) S12 Е 0,40 0,0030 0,0060 0,0090 0,012 0,015 0,018 0,024 0,030 0,036 0,040 0,044 0,048 0,050 0,055 60 (50 70) S13 Е 0,34 0,0026 0,0055 0,0080 0,011 0,013 0,016 0,022 0,026 0,032 0,036 0,038 0,042 0,044 0,050 47 (40 55) H5 М/A/D 0,22 0,0030 0,0060 0,0090 0,012 0,015 0,018 0,024 0,030 0,036 0,040 0,044 0,048 0,050 0,060 47 (38 55) H8 М/A/D 0,20 0,0024 0,0046 0,0070 0,0090 0,012 0,014 0,018 0,024 0,028 0,030 0,034 0,036 0,040 0,044 49 (39 60) H11 М/A/D 0,22 0,0030 0,0060 0,0090 0,012 0,015 0,018 0,024 0,030 0,036 0,040 0,044 0,048 0,050 0,060 60 (49 75) H12 М/A/D 0,22 0,0030 0,0060 0,0090 0,012 0,015 0,018 0,024 0,030 0,036 0,040 0,044 0,048 0,050 0,060 100 (80 120) H21 М/A/D 0,20 0,0024 0,0046 0,0070 0,0090 0,012 0,014 0,018 0,024 0,028 0,030 0,034 0,036 0,040 0,044 49 (39 60) TP1 A 0,80 0,0060 0,012 0,018 0,024 0,030 0,036 0,048 0,060 0,070 0,080 0,090 0,095 0,10 0,11 495 (395 600) GR1 A 0,80 0,0080 0,016 0,024 0,032 0,040 0,048 0,065 0,080 0,095 0,11 0,12 0,13 0,14 0,15 495 (395 600) I С SMG = Группа материалов Seco СОЖ = А воздух сухая обработка Е эмульсия М туман Vc= м/мин fz = мм ap (мм)Юс (мм)= коэффициент Все значения режимов резания ориентировочные 35 JABRO SOLID2 JS5I3 JS513 |
|||||
