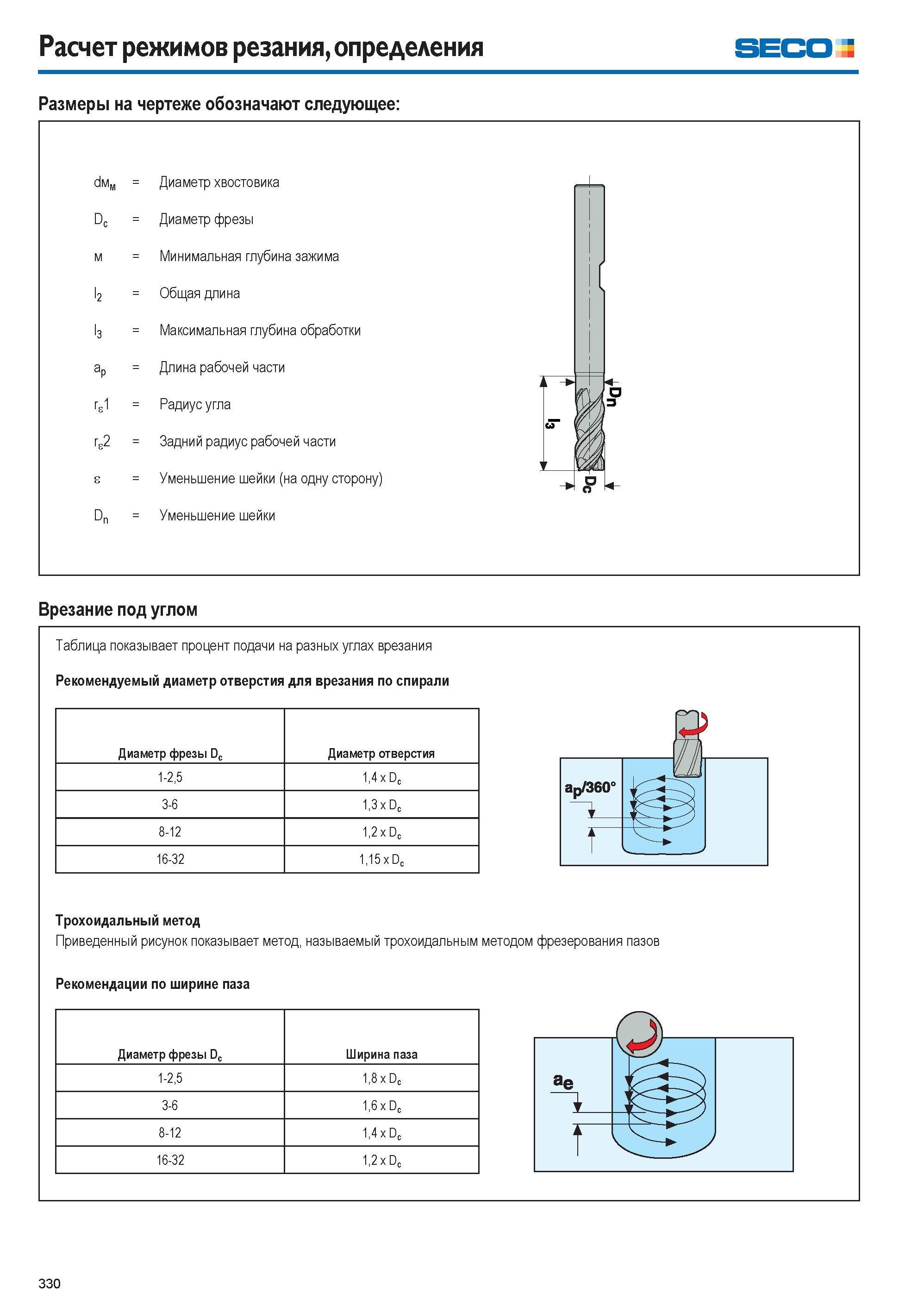

331 Каталог SECO 2015 Концевые цельные фрезы для металлорежущих станков Стр.330 |
|||||
Расчет режимов резания определения SЕСО Размеры на чертеже обозначают следующее мм Диаметр хвостовика Dc = Диаметр фрезы м = Минимальная глубина зажима I2 = ОбщаРасчет режимов резания определения SЕСО Размеры на чертеже обозначают следующее мм Диаметр хвостовика Dc = Диаметр фрезы м = Минимальная глубина зажима I2 = Общая длина I3 = Максимальная глубина обработки ap = Длина рабочей части rs1 = Радиус угла rs2 = Задний радиус рабочей части s = Уменьшение шейки (на одну сторону) Dn = Уменьшение шейки Врезание под углом Таблица показывает процент подачи на разных углах врезания Рекомендуемый диаметр отверстия для врезания по спирали Диаметр фрезы Dc Диаметр отверстия 1-2,5 1,4 x Dc 3-6 1,3 x Dc 8-12 1,2 x Dc 16-32 1,15 x Dc Трохоидальный метод Приведенный рисунок показывает метод, называемый трохоидальным методом фрезерования пазов Рекомендации по ширине паза Диаметр фрезы Dc Ширина паза 1-2,5 1,8 x Dc 3-6 1,6 x Dc 8-12 1,4 x Dc 16-32 1,2 x Dc 330 |
|||||
