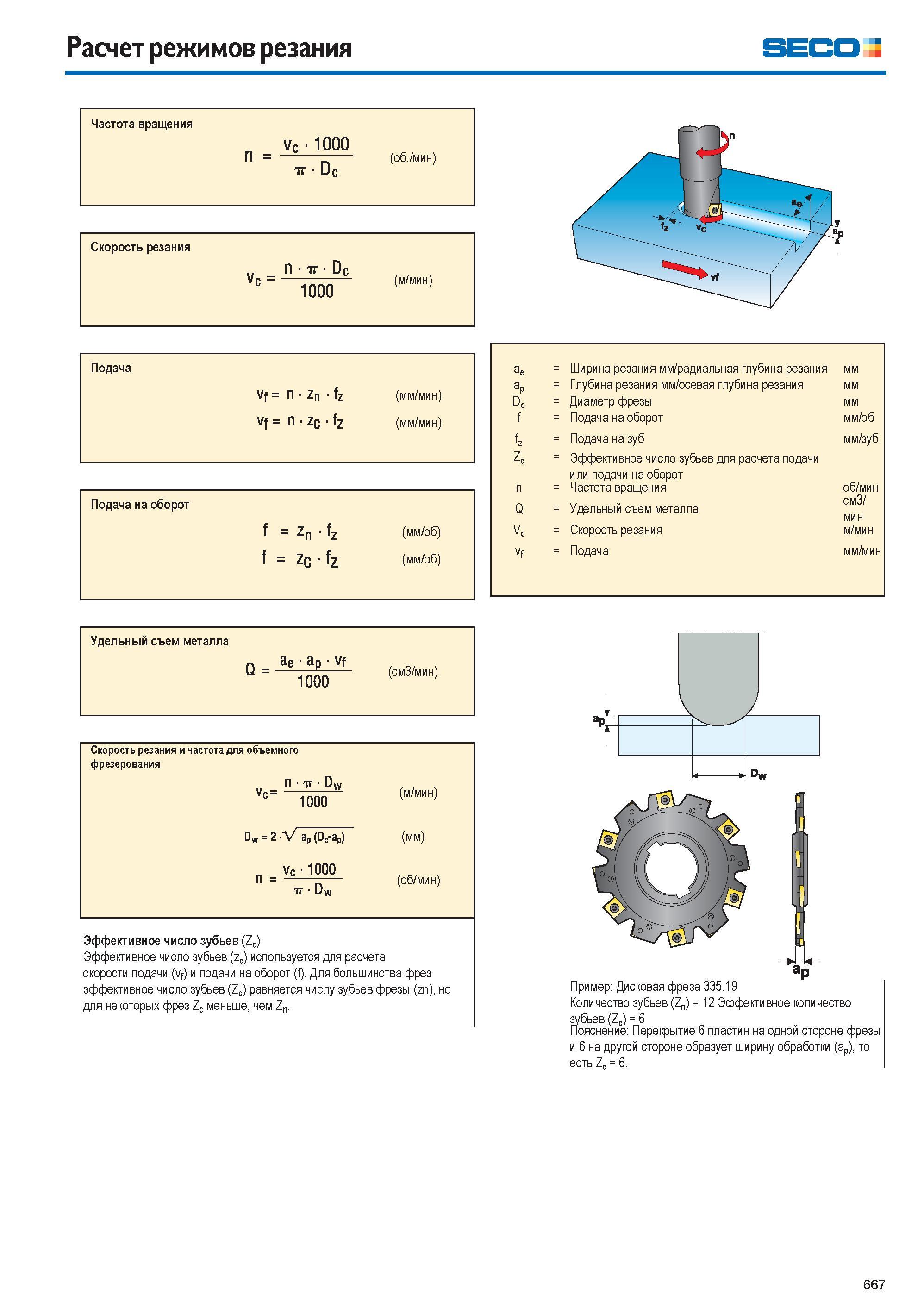

Расчет режимов резания Seco Частота вращения Vс 1000 (об. мин) Скорость резания Dc с 1000 (м/мин) Подача Vf Zn fz (мм/мин) Vf Zc fz (мм/мин) Подача на оборот f Zp fz (мм об) f Zq fz (мм об) ae Ширина резания мм радиальная глубина резания мм ap Глубина резания мм осевая глубина резания мм Dc Диаметр фрезы мм f Подача на оборот мм об fz Подача на зуб мм зуб Zc Эффективное число зубьев для расчета подачи или подачи на оборот n Частота вращения об/мин Q Удельный съем металла мин Vc Скорость резания мин vf Подача мм/мин Удельный съем металла и ппп (см3 мин) 1000 v ; Скорость резания и частота для объемного фрезерования 1г Dw с' 1000 (м/мин) Dw 2 -Л ар (Dc-ap) (мм) Vc 1000 тг Dw (об/мин) Эффективное число зубьев (Zc) Эффективное число зубьев (zc) используется для расчета скорости подачи (vf) и подачи на оборот (f). Для большинства фрез эффективное число зубьев (Zc) равняется числу зубьев фрезы (zn) но для некоторых фрез Zc меньше чем Zn. Пример Дисковая фреза 335.19 Количество зубьев (Zn) 12 Эффективное количество зубьев (Zc) 6 Пояснение Перекрытие 6 пластин на одной стороне фрезы и 6 на другой стороне образует ширину обработки (ap) то есть Zc 6. 667
