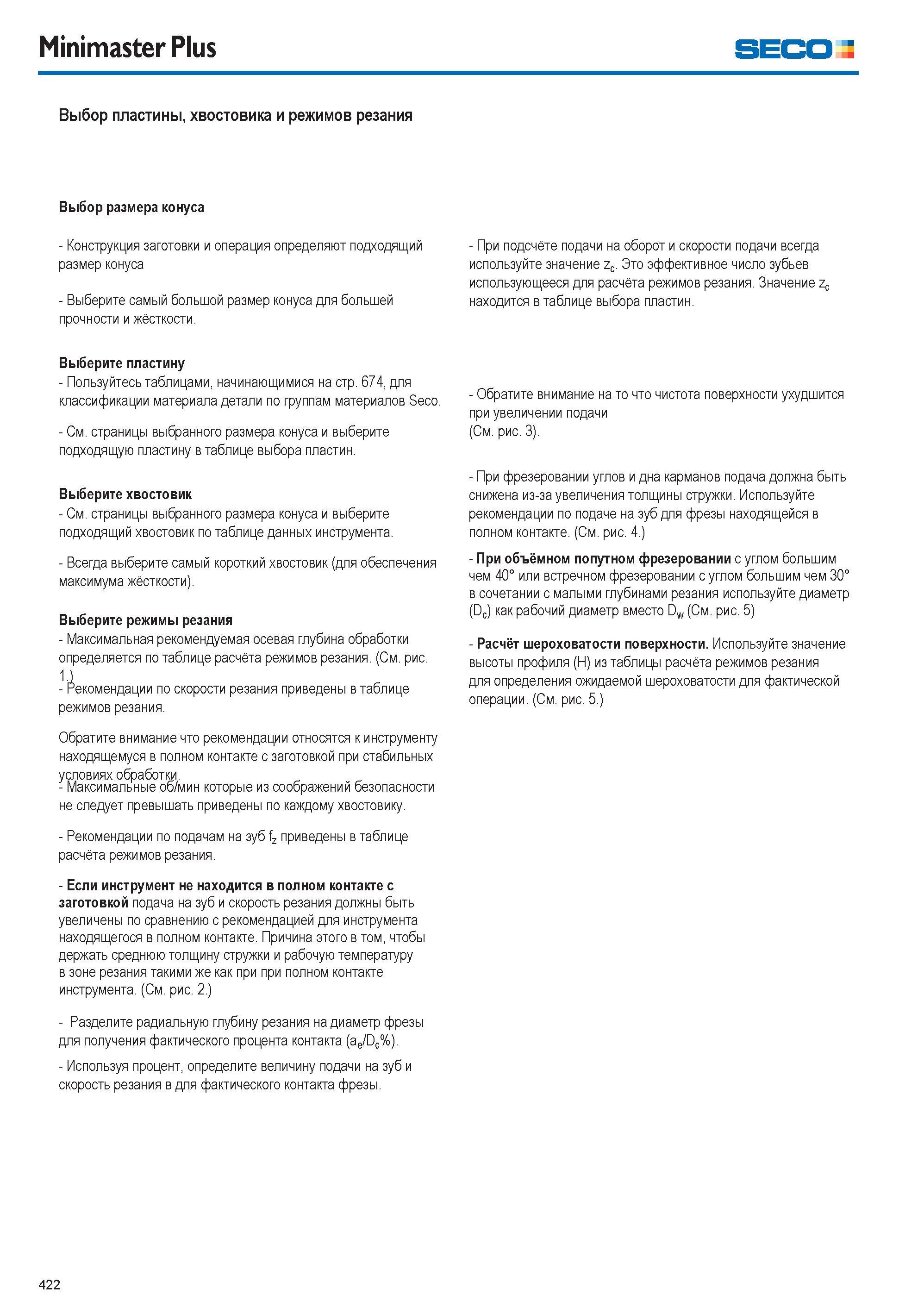

423 Каталог SECO 2015 Режущий инструмент для фрезерования на металлообрабатывающем оборудовании Стр.422

Каталог SECO 2015 Инструмент для фрезерования Стр. 422 0423 Lab2u

Minimaster Plus Seco Выбор пластины хвостовика и режимов резания Выбор размера конуса - Конструкция заготовки и операция определяют подходящий размер конуса - Выберите самый большой размер конуса для большей прочности и жёсткости. Выберите пластину - Пользуйтесь таблицами начинающимися на стр. 674 для классификации материала детали по группам материалов Seco. - См. страницы выбранного размера конуса и выберите подходящую пластину в таблице выбора пластин. Выберите хвостовик - См. страницы выбранного размера конуса и выберите подходящий хвостовик по таблице данных инструмента. - Всегда выберите самый короткий хвостовик (для обеспечения максимума жёсткости). Выберите режимы резания - Максимальная рекомендуемая осевая глубина обработки определяется по таблице расчёта режимов резания. (См. рис. екомендации по скорости резания приведены в таблице режимов резания. Обратите внимание что рекомендации относятся к инструменту находящемуся в полном контакте с заготовкой при стабильных условиях обработки. - Максимальные об/мин которые из соображений безопасности не следует превышать приведены по каждому хвостовику. - Рекомендации по подачам на зуб fz приведены в таблице расчёта режимов резания. - При подсчёте подачи на оборот и скорости подачи всегда используйте значение zc. Это эффективное число зубьев использующееся для расчёта режимов резания. Значение zc находится в таблице выбора пластин. - Обратите внимание на то что чистота поверхности ухудшится при увеличении подачи (См. рис. 3). - При фрезеровании углов и дна карманов подача должна быть снижена из-за увеличения толщины стружки. Используйте рекомендации по подаче на зуб для фрезы находящейся в полном контакте. (См. рис. 4.) - При объёмном попутном фрезеровании с углом большим чем 40 или встречном фрезеровании с углом большим чем 30 в сочетании с малыми глубинами резания используйте диаметр (Dc) как рабочий диаметр вместо Dw (См. рис. 5) - Расчёт шероховатости поверхности. Используйте значение высоты профиля (H) из таблицы расчёта режимов резания для определения ожидаемой шероховатости для фактической операции. (См. рис. 5.) - Если инструмент не находится в полном контакте с заготовкой подача на зуб и скорость резания должны быть увеличены по сравнению с рекомендацией для инструмента находящегося в полном контакте. Причина этого в том чтобы держать среднюю толщину стружки и рабочую температуру в зоне резания такими же как при при полном контакте инструмента. (См. рис. 2.) - Разделите радиальную глубину резания на диаметр фрезы для получения фактического процента контакта (ae Dc%). - Используя процент определите величину подачи на зуб и скорость резания в для фактического контакта фрезы. 422
