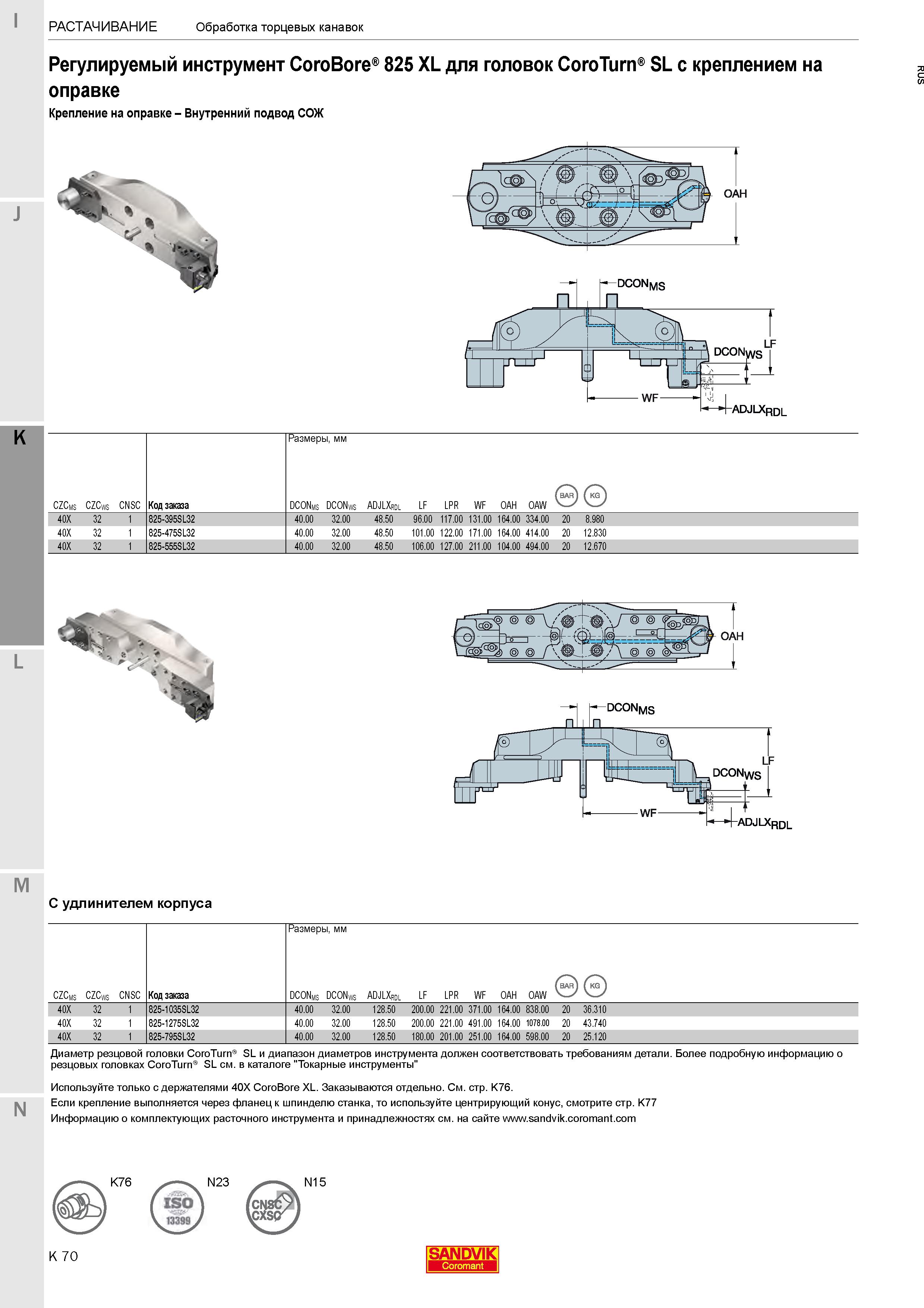

Растачивание Обработка торцевых канавок Регулируемый инструмент CoroBore 825 XL для головок CoroTurn SL с креплением на оправке Крепление на оправке - Внутренний подвод СОЖ K CZCms CZCws CNSC Код заказа инструмента Размеры, мм (BARJ (kg J DCONms DCONw ADJLXrdl LF LPR WF OAH OAW 40X 32 1 825-395SL32 40.00 32.00 48.50 96.00 117.00 131.00 164.00 334.00 20 8.980 40X 32 1 825-475SL32 40.00 32.00 48.50 101.00 122.00 171.00 164.00 414.00 20 12.830 40X 32 1 825-555SL32 40.00 32.00 48.50 106.00 127.00 211.00 104.00 494.00 20 12.670 ОАН M С удлинителем корпуса CZCms CZCws CNSC Код заказа инструмента Размеры, мм (BARJ (KG J DCONms DCONw ADJLXrdl LF LPR WF OAH OAW 40X 32 1 825-1035SL32 40.00 32.00 128.50 200.00 221.00 371.00 164.00 838.00 20 36.310 40X 32 1 825-1275SL32 40.00 32.00 128.50 200.00 221.00 491.00 164.00 1078.00 20 43.740 40X 32 1 825-795SL32 40.00 32.00 128.50 180.00 201.00 251.00 164.00 598.00 20 25.120 N Диаметр резцовой головки CoroTurn SL и диапазон диаметров инструмента должен соответствовать требованиям детали. Более подробную информацию о резцовых головках CoroTurn SL см. в каталоге "Токарные инструменты" Используйте только с держателями 40X CoroBore XL. Заказываются отдельно. См. стр. K76. Если крепление выполняется через фланец к шпинделю станка, то используйте центрирующий конус, смотрите стр. K77 Информацию о комплектующих расточного инструмента и принадлежностях см. на сайте J SANDVIK Coromant
