12 Каталог SANDVIK COROMANT 2018 Сменные пластины Сандвик-МКТС для инструмента Стр.A8

Каталог SANDVIK COROMANT 2018 Сменные пластины Сандвик-МКТС Стр. A8 0012 Lab2u

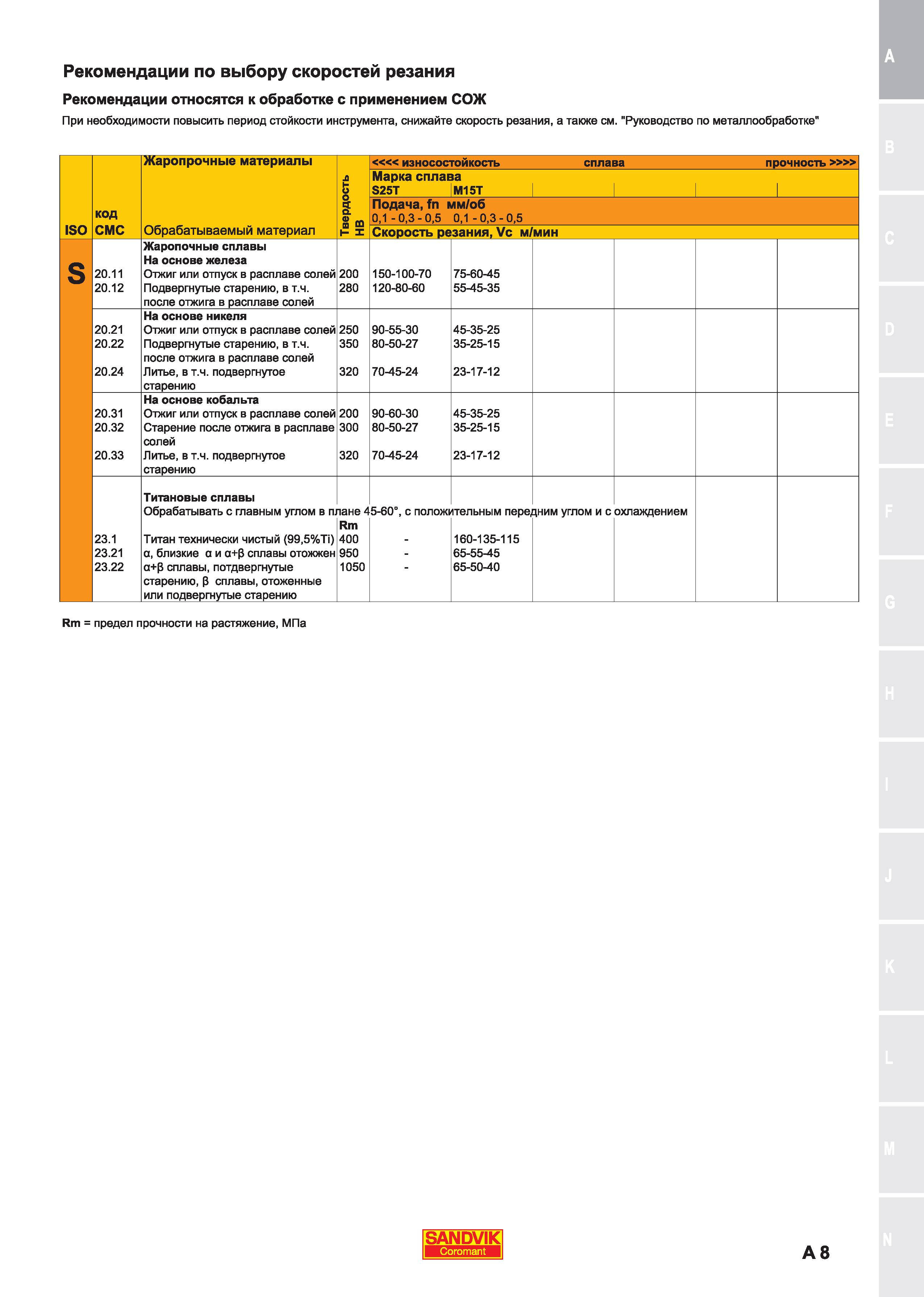

Рекомендации по выбору скоростей резания Рекомендации относятся к обработке с применением СОЖ При необходимости повысить период стойкости инструмента, снижайте скорость резания, а также см. "Руководство по металлообработке" Жаропрочные материалы износостойкость сплава прочность л 5 Марка сплава S25T М15Т код 2 8 1- т Подача, fn мм/об 0,1-0,3-0,5 0,1-0,3-0,5 ISO СМС Обрабатываемый материал Скорость резания, Vc м/мин S 20.11 20.12 Жаропочные сплавы На основе железа Отжиг или отпуск в расплаве солей Подвергнутые старению, в т.ч. после отжига в расплаве солей 200 280 150-100-70 120-80-60 75-60-45 55-45-35 20.21 20.22 20.24 На основе никеля Отжиг или отпуск в расплаве солей Подвергнутые старению, в т.ч. после отжига в расплаве солей Литье, в т.ч. подвергнутое старению 250 350 320 90-55-30 80-50-27 70-45-24 45-35-25 35-25-15 23-17-12 20.31 20.32 20.33 На основе кобальта Отжиг или отпуск в расплаве солей Старение после отжига в расплаве солей Литье, в т.ч. подвергнутое старению 200 300 320 90-60-30 80-50-27 70-45-24 45-35-25 35-25-15 23-17-12 23.1 23.21 23.22 Титановые сплавы Обрабатывать с главным углом в m Титан технически чистый (99,5%Ti) а, близкие а и а+(3 сплавы отожжен а+р сплавы, подвергнутые старению, 3 сплавы, отоженные или подвергнутые старению 1ане 4 Rm 400 950 1050 5-60°, с полож1 1тельным nepej 160-135-115 65-55-45 65-50-40 (НИМ углом и с охлаждением Rm = предел прочности на растяжение, МПа SANDVIK Coromant А 8
