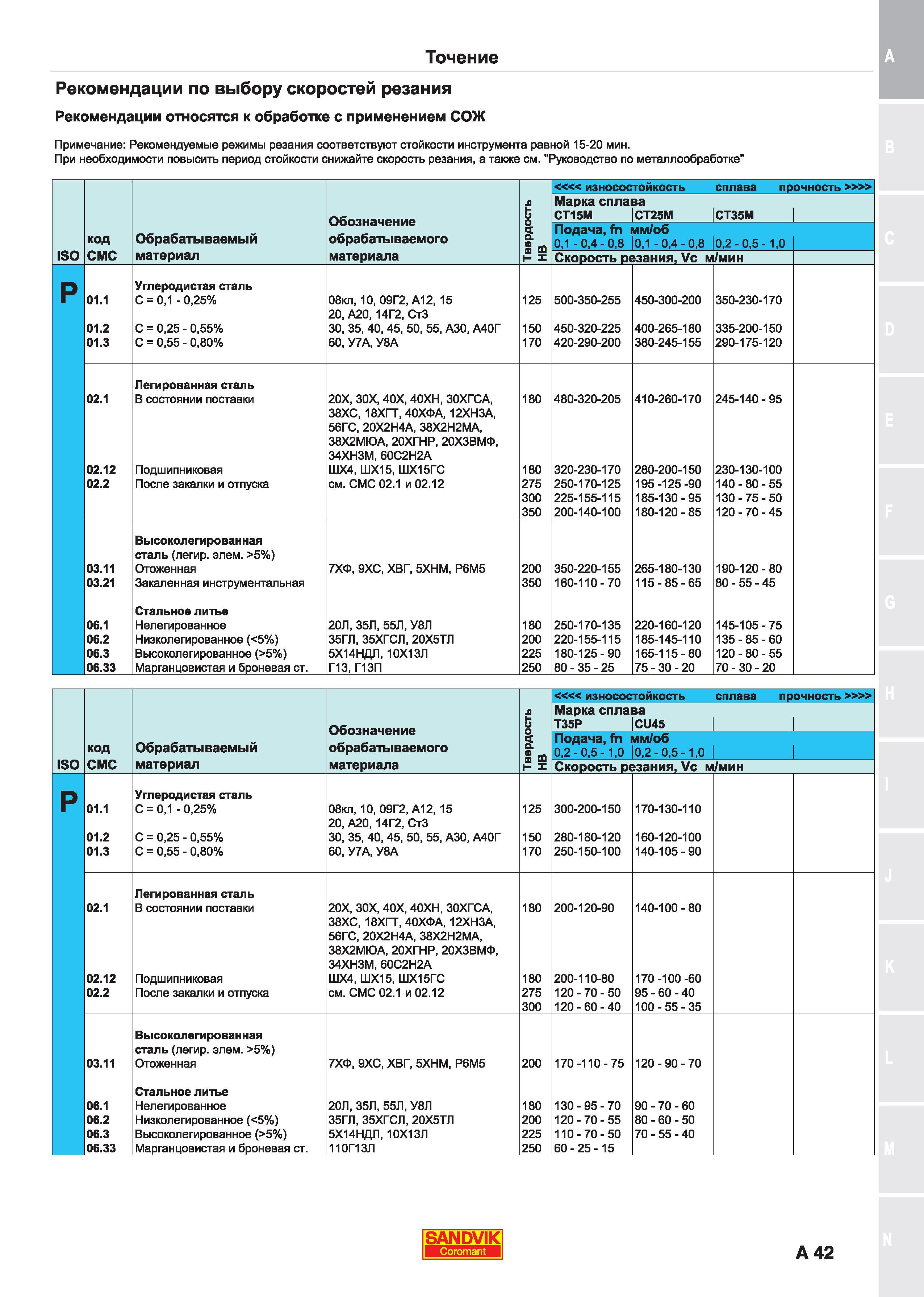

46 Каталог SANDVIK COROMANT 2018 Сменные пластины Сандвик-МКТС для инструмента Стр.A42

Каталог SANDVIK COROMANT 2018 Сменные пластины Сандвик-МКТС Стр. A42 0046 Lab2u

Точение Рекомендации по выбору скоростей резания Рекомендации относятся к обработке с применением СОЖ Примечание: Рекомендуемые режимы резания соответствуют стойкости инструмента равной 15-20 мин. При необходимости повысить период стойкости снижайте скорость резания, а также см. "Руководство по металлообработке" износостойкость сплава прочность Обозначение обрабатываемого л Ь Марка сплава СТ15М CT25M СТ35М код Обрабатываемый S £ m Н I Подача, fn мм/об 0,1-0,4-0,8 0,1-0,4-0,8 0,2-0,5-1,0 ISO СМС материал материала Скорость резания, Vc м/мин р 01.1 01.2 01.3 Углеродистая сталь С = 0,1 - 0,25% С = 0,25 - 0,55% С = 0,55 - 0,80% 08кл, 10, 09Г2, А12, 15 20, А20, 14Г2, СтЗ 30, 35, 40, 45, 50, 55, АЗО, А40Г 60, У7А, У8А 125 150 170 500-350-255 450-320-225 420-290-200 450-300-200 400-265-180 380-245-155 350-230-170 335-200-150 290-175-120 02.1 02.12 02.2 Легированная сталь В состоянии поставки Подшипниковая После закалки и отпуска 20Х, ЗОХ, 40Х, 40ХН, ЗОХГСА, 38ХС, 18ХГТ, 40ХФА, 12ХНЗА, 56ГС, 20Х2Н4А, 38Х2Н2МА, 38Х2МЮА, 20ХГНР, 20ХЗВМФ, 34XH3M, 60С2Н2А ШХ4, ШХ15, ШХ15ГС см. СМС 02.1 и 02.12 180 180 275 300 350 480-320-205 320-230-170 250-170-125 225-155-115 200-140-100 410-260-170 280-200-150 195-125-90 185-130 - 95 180-120-85 245-140 - 95 230-130-100 140 - 80 - 55 130-75-50 120-70-45 03.11 03.21 Высоколегированная сталь (легир. элем. >5%) Отоженная Закаленная инструментальная 7ХФ, 9ХС, ХВГ, 5ХНМ, Р6М5 200 350 350-220-155 160-110-70 265-180-130 115-85-65 190-120-80 80 - 55 - 45 06.1 06.2 06.3 06.33 Стальное литье Нелегированное Низколегированное ( 5%) Высоколегированное (>5%) Марганцовистая и броневая ст. 20Л, 35Л, 55Л, У8Л 35ГЛ, 35ХГСЛ,20Х5ТЛ 5Х14НДЛ, 10Х13Л Г13, Г13П 180 200 225 250 250-170-135 220-155-115 180-125-90 80 - 35 - 25 220-160-120 185-145-110 165-115-80 75 - 30 - 20 145-105-75 135-85-60 120-80-55 70 - 30 - 20 износостойкость сплава прочность Обозначение обрабатываемого л S Марка сплава Т35Р CU45 КОД Обрабатываемый а ё m 1- I Подача, fn мм/об 0,2-0,5-1,0 0,2-0,5-1,0 ISO СМС материал материала Скорость резания, Vc м/мин р 01.1 01.2 01.3 Углеродистая сталь С = 0,1 - 0,25% С = 0,25 - 0,55% С = 0,55 - 0,80% 08кл, 10, 09Г2, А12, 15 20, А20, 14Г2, СтЗ 30, 35, 40, 45, 50, 55, АЗО, А40Г 60, У7А, У8А 125 150 170 300-200-150 280-180-120 250-150-100 170-130-110 160-120-100 140-105-90 02.1 02.12 02.2 Легированная сталь В состоянии поставки Подшипниковая После закалки и отпуска 20Х, ЗОХ, 40Х, 40ХН, ЗОХГСА, 38ХС, 18ХГТ, 40ХФА, 12ХНЗА, 56ГС, 20Х2Н4А, 38Х2Н2МА, 38Х2МЮА, 20ХГНР, 20ХЗВМФ, 34XH3M, 60С2Н2А ШХ4, ШХ15, ШХ15ГС см. СМС 02.1 и 02.12 180 180 275 300 200-120-90 200-110-80 120-70-50 120-60-40 140-100-80 170-100-60 95 - 60 - 40 100-55-35 03.11 Высоколегированная сталь (легир. элем. >5%) Отоженная 7ХФ, 9ХС, ХВГ, 5ХНМ, Р6М5 200 170-110-75 120-90-70 06.1 06.2 06.3 06.33 Стальное литье Нелегированное Низколегированное ( 5%) Высоколегированное (>5%) Марганцовистая и броневая ст. 20Л, 35Л, 55Л, У8Л 35ГЛ, 35ХГСЛ,20Х5ТЛ 5Х14НДЛ, 10Х13Л 110Г13Л 180 200 225 250 130-95-70 120-70-55 110-70-50 60-25-15 90 - 70 - 60 80 - 60 - 50 70 - 55 - 40 SANDVIK Coromant А 42
