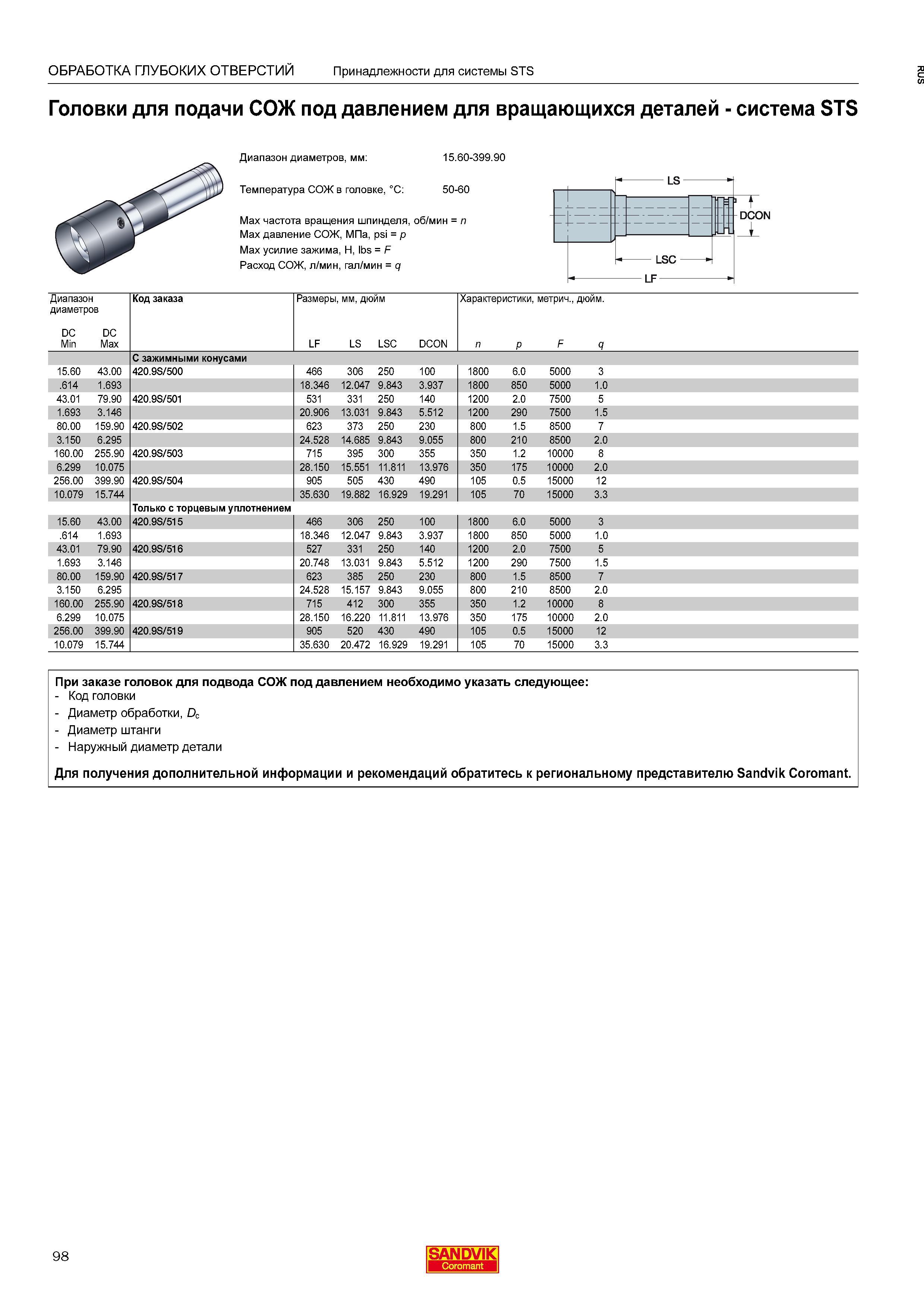

ОБРАБОТКА ГЛУБОКИХ ОТВЕРСТИЙ Принадлежности для системы STS Головки для подачи СОЖ под давлением для вращающихся деталей система STS Диапазон диаметров, мм 15.60-399.90 Температура СОЖ в головке, °C 50-60 Max частота вращения шпинделя, об/мин = n Max давление СОЖ, МПа, psi = p Max усилие зажима, Н, lbs = F Расход СОЖ, л/мин, гал/мин = q LS LSC LF DCON Диапазон диаметров DC DC Min Max Код заказа Размеры, мм, дюйм LF LS LSC DCON Характеристики, метрич., дюйм. n p F q С зажимными конусами 15.60 43.00 420.9S/500 466 306 250 100 1800 6.0 5000 3 .614 1.693 18.346 12.047 9.843 3.937 1800 850 5000 1.0 43.01 79.90 420.9S/501 531 331 250 140 1200 2.0 7500 5 1.693 3.146 20.906 13.031 9.843 5.512 1200 290 7500 1.5 80.00 159.90 420.9S/502 623 373 250 230 800 1.5 8500 7 3.150 6.295 24.528 14.685 9.843 9.055 800 210 8500 2.0 160.00 255.90 420.9S/503 715 395 300 355 350 1.2 10000 8 6.299 10.075 28.150 15.551 11.811 13.976 350 175 10000 2.0 256.00 399.90 420.9S/504 905 505 430 490 105 0.5 15000 12 10.079 15.744 35.630 19.882 16.929 19.291 105 70 15000 3.3 Только с торцевым уплотнением 15.60 43.00 420.9S/515 466 306 250 100 1800 6.0 5000 3 .614 1.693 18.346 12.047 9.843 3.937 1800 850 5000 1.0 43.01 79.90 420.9S/516 527 331 250 140 1200 2.0 7500 5 1.693 3.146 20.748 13.031 9.843 5.512 1200 290 7500 1.5 80.00 159.90 420.9S/517 623 385 250 230 800 1.5 8500 7 3.150 6.295 24.528 15.157 9.843 9.055 800 210 8500 2.0 160.00 255.90 420.9S/518 715 412 300 355 350 1.2 10000 8 6.299 10.075 28.150 16.220 11.811 13.976 350 175 10000 2.0 256.00 399.90 420.9S/519 905 520 430 490 105 0.5 15000 12 10.079 15.744 35.630 20.472 16.929 19.291 105 70 15000 3.3 При заказе головок для подвода СОЖ под давлением необходимо указать следующее Код головки Диаметр обработки, Dc Диаметр штанги Наружный диаметр детали Для получения дополнительной информации и рекомендаций обратитесь к региональному представителю Sandvik Coromant. 98 SANDVIK Coromant
