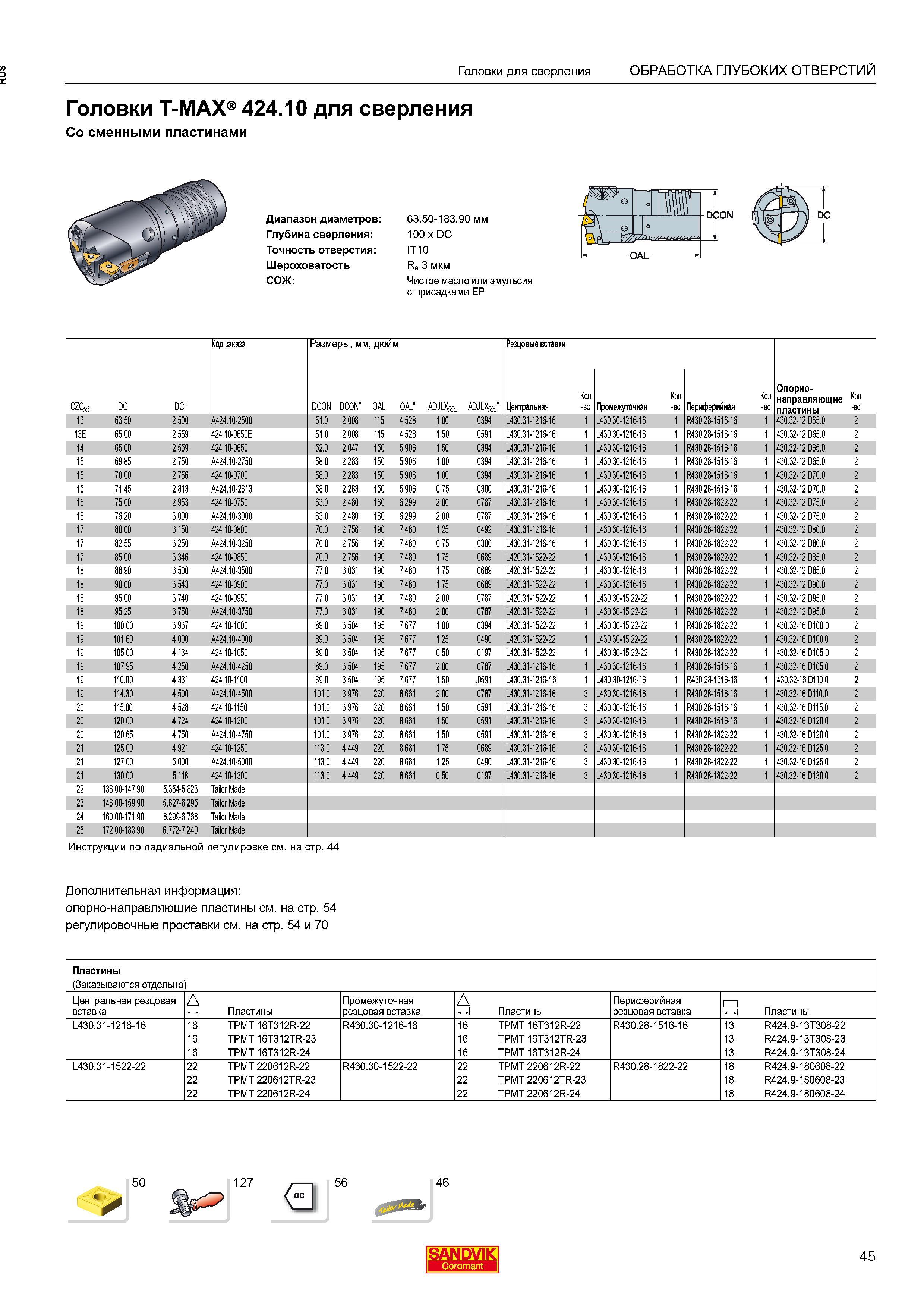

47 Каталог SANDVIK COROMANT 2016 Инструмент для обработки глубоких отверстий Стр.45

Каталог SANDVIK COROMANT 2016 Обработка глубоких отверстий Стр. 45 0047 Lab2u

Головки для сверления ОБРАБОТКА ГЛУБОКИХ ОТВЕРСТИЙ Головки T-MAX 424.10 для сверления Со сменными пластинами с присадками EP C CZ DC DC" Код заказа Размеры, мм, дюйм DCON DCON" OAL OAL" ADJLXrdl ADJLXh" Резцовые вставки Кол Центральная -во Кол Промежуточная -во Кол Периферийная -во Опорно- направляющие пластины Кол -во 13 63.50 2.500 A424.10-2500 51.0 2.008 115 4.528 1.00 .0394 L430.31-1216-16 1 L430.30-1216-16 1 R430.28-1516-16 1 430.32-12 D65.0 2 13E 65.00 2.559 424.10-0650E 51.0 2.008 115 4.528 1.50 .0591 L430.31-1216-16 1 L430.30-1216-16 1 R430.28-1516-16 1 430.32-12 D65.0 2 14 65.00 2.559 424.10-0650 52.0 2.047 150 5.906 1.50 .0394 L430.31-1216-16 1 L430.30-1216-16 1 R430.28-1516-16 1 430.32-12 D65.0 2 15 69.85 2.750 A424.10-2750 58.0 2.283 150 5.906 1.00 .0394 L430.31-1216-16 1 L430.30-1216-16 1 R430.28-1516-16 1 430.32-12 D65.0 2 15 70 00 2.756 424.10-0700 58.0 2.283 150 5.906 1.00 .0394 L430.31-1216-16 1 L430.30-1216-16 1 R430.28-1516-16 1 430.32-12 D70.0 2 15 71.45 2.813 A424.10-2813 58.0 2.283 150 5.906 0.75 .0300 L430.31-1216-16 1 L430.30-1216-16 1 R430.28-1516-16 1 430.32-12 D70.0 2 16 75.00 2.953 424.10-0750 63.0 2.480 160 6.299 2.00 .0787 L430.31-1216-16 1 L430.30-1216-16 1 R430.28-1822-22 1 430.32-12 D75.0 2 16 76.20 3.000 A424.10-3000 63.0 2.480 160 6.299 2.00 .0787 L430.31-1216-16 1 L430.30-1216-16 1 R430.28-1822-22 1 430.32-12 D75.0 2 17 80.00 3.150 424.10-0800 70.0 2.756 190 7.480 1.25 .0492 L430.31-1216-16 1 L430.30-1216-16 1 R430.28-1822-22 1 430.32-12 D80.0 2 17 82.55 3.250 A424.10-3250 70.0 2.756 190 7.480 0.75 .0300 L430.31-1216-16 1 L430.30-1216-16 1 R430.28-1822-22 1 430.32-12 D80.0 2 17 85.00 3.346 424.10-0850 70.0 2.756 190 7.480 1.75 .0689 L420.31-1522-22 1 L430.30-1216-16 1 R430.28-1822-22 1 430.32-12 D85.0 2 18 88.90 3.500 A424.10-3500 77.0 3.031 190 7.480 1.75 .0689 L420.31-1522-22 1 L430.30-1216-16 1 R430.28-1822-22 1 430.32-12 D85.0 2 18 90.00 3.543 424.10-0900 77.0 3.031 190 7.480 1.75 .0689 L420.31-1522-22 1 L430.30-1216-16 1 R430.28-1822-22 1 430.32-12 D90.0 2 18 95.00 3.740 424.10-0950 77.0 3.031 190 7.480 2.00 .0787 L420.31-1522-22 1 L430.30-15 22-22 1 R430.28-1822-22 1 430.32-12 D95.0 2 18 95.25 3.750 A424.10-3750 77.0 3.031 190 7.480 2.00 .0787 L420.31-1522-22 1 L430.30-15 22-22 1 R430.28-1822-22 1 430.32-12 D95.0 2 19 100.00 3.937 424.10-1000 89.0 3.504 195 7.677 1.00 .0394 L420.31-1522-22 1 L430.30-15 22-22 1 R430.28-1822-22 1 430.32-16 D100.0 2 19 101.60 4.000 A424.10-4000 89.0 3.504 195 7.677 1.25 .0490 L420.31-1522-22 1 L430.30-15 22-22 1 R430.28-1822-22 1 430.32-16 D100.0 2 19 105.00 4.134 424.10-1050 89.0 3.504 195 7.677 0.50 .0197 L420.31-1522-22 1 L430.30-15 22-22 1 R430.28-1822-22 1 430.32-16 D105.0 2 19 107.95 4.250 A424.10-4250 89.0 3.504 195 7.677 2.00 .0787 L430.31-1216-16 1 L430.30-1216-16 1 R430.28-1516-16 1 430.32-16 D105.0 2 19 110.00 4.331 424.10-1100 89.0 3.504 195 7.677 1.50 .0591 L430.31-1216-16 1 L430.30-1216-16 1 R430.28-1516-16 1 430.32-16 D110.0 2 19 114.30 4.500 A424.10-4500 101.0 3.976 220 8.661 2.00 .0787 L430.31-1216-16 3 L430.30-1216-16 1 R430.28-1516-16 1 430.32-16 D110.0 2 20 115.00 4.528 424.10-1150 101.0 3.976 220 8.661 1.50 .0591 L430.31-1216-16 3 L430.30-1216-16 1 R430.28-1516-16 1 430.32-16 D115.0 2 20 120.00 4.724 424.10-1200 101.0 3.976 220 8.661 1.50 .0591 L430.31-1216-16 3 L430.30-1216-16 1 R430.28-1516-16 1 430.32-16 D120.0 2 20 120.65 4.750 A424.10-4750 101.0 3.976 220 8.661 1.50 .0591 L430.31-1216-16 3 L430.30-1216-16 1 R430.28-1822-22 1 430.32-16 D120.0 2 21 125.00 4.921 424.10-1250 113.0 4.449 220 8.661 1.75 .0689 L430.31-1216-16 3 L430.30-1216-16 1 R430.28-1822-22 1 430.32-16 D125.0 2 21 127.00 5.000 A424.10-5000 113.0 4.449 220 8.661 1.25 .0490 L430.31-1216-16 3 L430.30-1216-16 1 R430.28-1822-22 1 430.32-16 D125.0 2 21 130.00 5.118 424.10-1300 113.0 4.449 220 8.661 0.50 .0197 L430.31-1216-16 3 L430.30-1216-16 1 R430.28-1822-22 1 430.32-16 D130.0 2 22 136.00-147.90 5.354-5.823 Tailor Made 23 148.00-159.90 5.827-6.295 Tailor Made 24 160.00-171 .90 6.299-6.768 Tailor Made 25 172.00-183.90 6.772-7.240 Tailor Made Инструкции по радиальной регулировке см. на стр. 44 Дополнительная информация опорно-направляющие пластины см. на стр. 54 регулировочные проставки см. на стр. 54 и 70 Пластины (Заказываются отдельно) Центральная резцовая А Промежуточная А Периферийная 1 1 вставка 1 1 Пластины резцовая вставка 1 1 Пластины резцовая вставка Пластины L430.31-1216-16 16 TPMT 16T312R-22 R430.30-1216-16 16 TPMT 16T312R-22 R430.28-1516-16 13 R424.9-13T308-22 16 TPMT 16T312TR-23 16 TPMT 16T312TR-23 13 R424.9- 13T308-23 16 TPMT 16T312R-24 16 TPMT 16T312R-24 13 R424.9- 13T308-24 L430.31-1522-22 22 TPMT 220612R-22 R430.30-1522-22 22 TPMT 220612R-22 R430.28-1822-22 18 R424.9-180608-22 22 TPMT 220612TR-23 22 TPMT 220612TR-23 18 R424.9-180608-23 22 TPMT 220612R-24 22 TPMT 220612R-24 18 R424.9-180608-24 Coromant
