168 Каталог SANDVIK COROMANT 2016 Инструмент для обработки глубоких отверстий Стр.166

Каталог SANDVIK COROMANT 2016 Обработка глубоких отверстий Стр. 166 0168 Lab2u

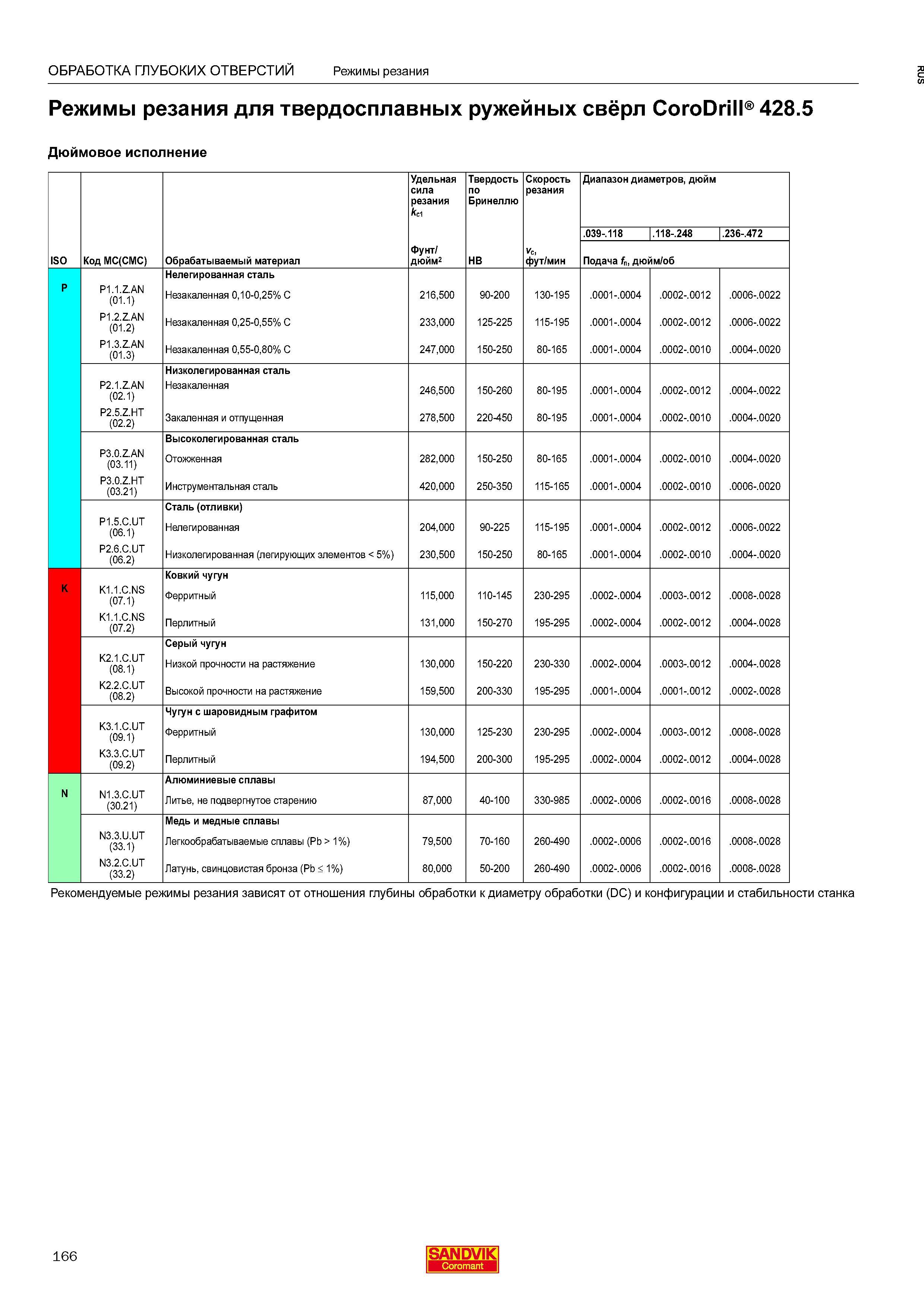

ОБРАБОТКА ГЛУБОКИХ ОТВЕРСТИЙ Режимы резания Режимы резания для твердосплавных ружейных свёрл CoroDrill 428.5 Дюймовое исполнение ISO Код M C(CMC) Обрабатываемый материал Удельная сила резания fci Фунт/ дюйм2 Твердость по Бринеллю HB Скорость резания v, фут/мин Диапазон диаметров, дюйм .039-.118 . 118-.248 .236-.472 Подача fn, дюйм/об P P1.1.Z.AN (01.1) P1.2.Z.AN (01.2) P1.3.Z.AN (01.3) Нелегированная сталь Незакаленная 0,10-0,25% C Незакаленная 0,25-0,55% C Незакаленная 0,55-0,80% C 216,500 233.000 247.000 90-200 125-225 150-250 130-195 115-195 80-165 .0001-.0004 .0001-.0004 .0001-.0004 .0002-.0012 .0002-.0012 .0002-.0010 .0006-.0022 .0006-.0022 .0004-.0020 P2.1.Z.AN (02.1) P2.5.Z.HT (02.2) Низколегированная сталь Незакаленная Закаленная и отпущенная 246.500 278.500 150-260 220-450 80-195 80-195 .0001-.0004 .0001-.0004 .0002-.0012 .0002-.0010 .0004-.0022 .0004-.0020 P3.0.Z.AN (03.11) P3.0.Z.HT (03.21) Высоколегированная сталь Отожженная Инструментальная сталь 282,000 420,000 150-250 250-350 80-165 115-165 .0001-.0004 .0001-.0004 .0002-.0010 .0002-.0010 .0004-.0020 .0006-.0020 P1.5.C.UT (06.1) P2.6.C.UT (06.2) Сталь (отливки) Нелегированная Низколегированная (легирующих элементов < 5%) 204,000 230,500 90-225 150-250 115-195 80-165 .0001-.0004 .0001-.0004 .0002-.0012 .0002-.0010 .0006-.0022 .0004-.0020 K K1.1.C.NS (07.1) K1.1.C.NS (07.2) Ковкий чугун Ферритный Перлитный 115.000 131.000 110-145 150-270 230-295 195-295 .0002-.0004 .0002-.0004 .0003-.0012 .0002-.0012 .0008-.0028 .0004-.0028 K2.1.C.UT (08.1) K2.2.C.UT (08.2) Серый чугун Низкой прочности на растяжение Высокой прочности на растяжение 130,000 159,500 150-220 200-330 230-330 195-295 .0002-.0004 .0001-.0004 .0003-.0012 .0001-.0012 .0004-.0028 .0002-.0028 K3.1.C.UT (09.1) K3.3.C.UT (09.2) Чугун с шаровидным графитом Ферритный Перлитный 130,000 194,500 125-230 200-300 230-295 195-295 .0002-.0004 .0002-.0004 .0003-.0012 .0002-.0012 .0008-.0028 .0004-.0028 N N1.3.C.UT (30.21) Алюминиевые сплавы Литье, не подвергнутое старению 87,000 40-100 330-985 .0002-.0006 .0002-.0016 .0008-.0028 N3.3.U.UT (33.1) N3.2.C.UT (33.2) Медь и медные сплавы Легкообрабатываемые сплавы (Pb > 1%) Латунь, свинцовистая бронза (Pb < 1%) 79,500 80,000 70-160 50-200 260-490 260-490 .0002-.0006 .0002-.0006 .0002-.0016 .0002-.0016 .0008-.0028 .0008-.0028 Рекомендуемые режимы резания зависят от отношения глубины обработки к диаметру обработки (DC) и конфигурации и стабильности станка 166 SANDVIK Coromant
