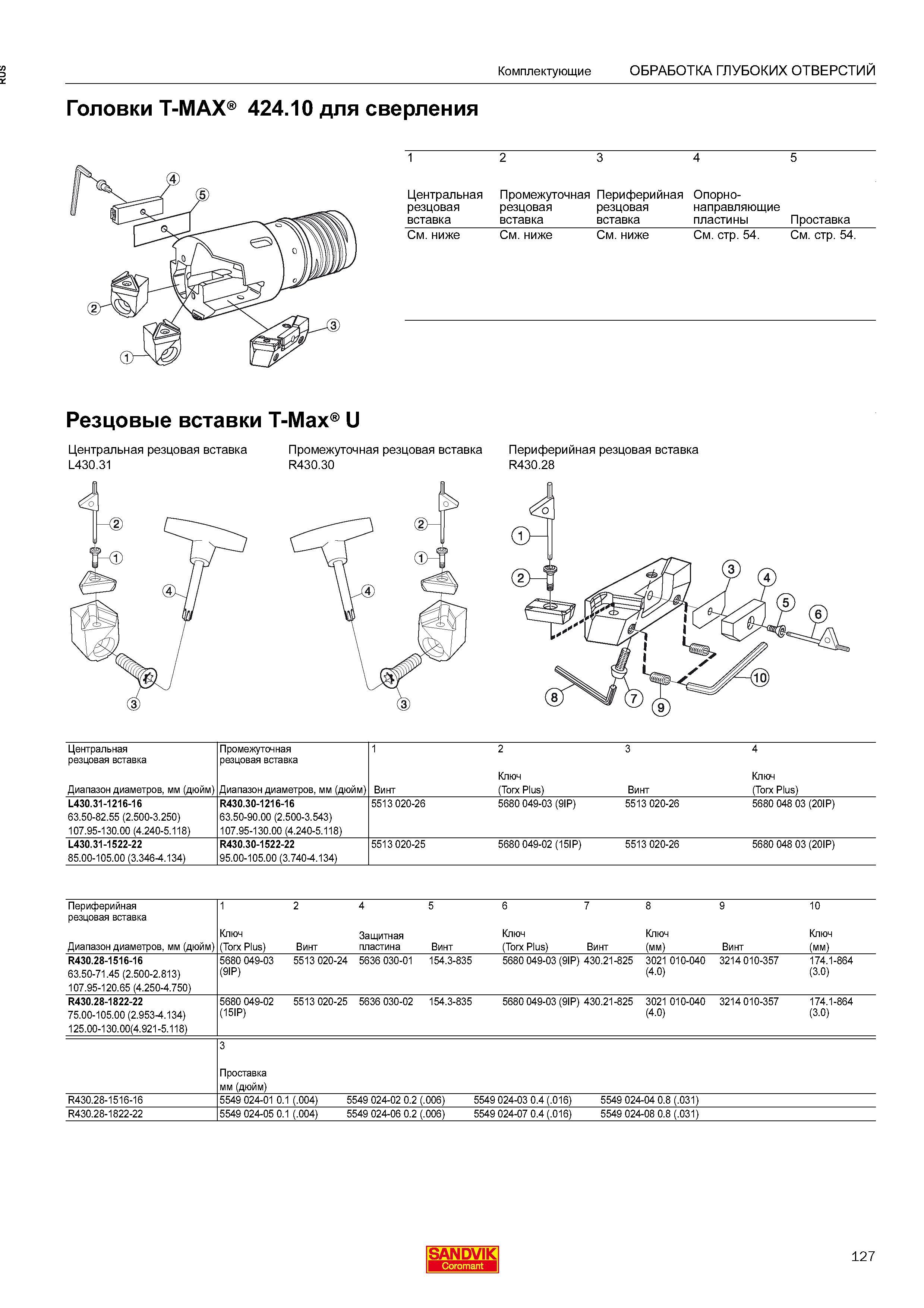

Комплектующие ОБРАБОТКА ГЛУБОКИХ ОТВЕРСТИЙ Головки T-MAX 424.10 для сверления 1 2 3 4 5 Центральная Промежуточная Периферийная Опорно- резцовая резцовая резцовая направляющие вставка вставка вставка пластины Проставка См. ниже См. ниже См. ниже См. стр. 54. См. стр. 54. Резцовые вставки T-Max U Центральная резцовая вставка L430.31 Промежуточная резцовая вставка Периферийная резцовая вставка R430.30 R430.28 Центральная резцовая вставка Диапазон диаметров, мм (дюйм) Промежуточная резцовая вставка Диапазон диаметров, мм (дюйм) 1 Винт 2 Ключ (Torx Plus) 3 Винт 4 Ключ (Torx Plus) L430.31-1216-16 63.50-82.55 (2.500-3.250) 107.95-130.00 (4.240-5.118) R430.30-1216-16 63.50-90.00 (2.500-3.543) 107.95-130.00 (4.240-5.118) 5513 020-26 5680 049-03 (9IP) 5513 020-26 5680 048 03 (20IP) L430.31-1522-22 85.00-105.00 (3.346-4.134) R430.30-1522-22 95.00-105.00 (3.740-4.134) 5513 020-25 5680 049-02 (15IP) 5513 020-26 5680 048 03 (20IP) Периферийная резцовая вставка Диапазон диаметров, мм (дюйм) 1 Ключ (Torx Plus) 2 Винт 4 Защитная пластина 5 Винт 6 Ключ (Torx Plus) 7 Винт 8 Ключ (мм) 9 Винт 10 Ключ (мм) R430.28-1516-16 63.50-71.45 (2.500-2.813) 107.95-120.65 (4.250-4.750) 5680 049-03 (9IP) 5513 020-24 5636 030-01 154.3-835 5680 049-03 (9IP) 430.21-825 3021 010-040 (4.0) 3214 010-357 174.1-864 (3.0) R430.28-1822-22 75.00-105.00 (2.953-4.134) 125.00-130.00(4.921-5.118) 5680 049-02 (15IP) 5513 020-25 5636 030-02 154.3-835 5680 049-03 (9IP) 430.21-825 3021 010-040 (4.0) 3214 010-357 174.1-864 (3.0) 3 Проставка мм (дюйм) R430.28-1516-16 5549 024-01 0.1 (.004) 5549 024-02 0.2 (.006) 5549 024-03 0.4 (.016) 5549 024-04 0.8 (.031) R430.28-1822-22 5549 024-05 0.1 (.004) 5549 024-06 0.2 (.006) 5549 024-07 0.4 (.016) 5549 024-08 0.8 (.031) SANDVIK Coromant 127
