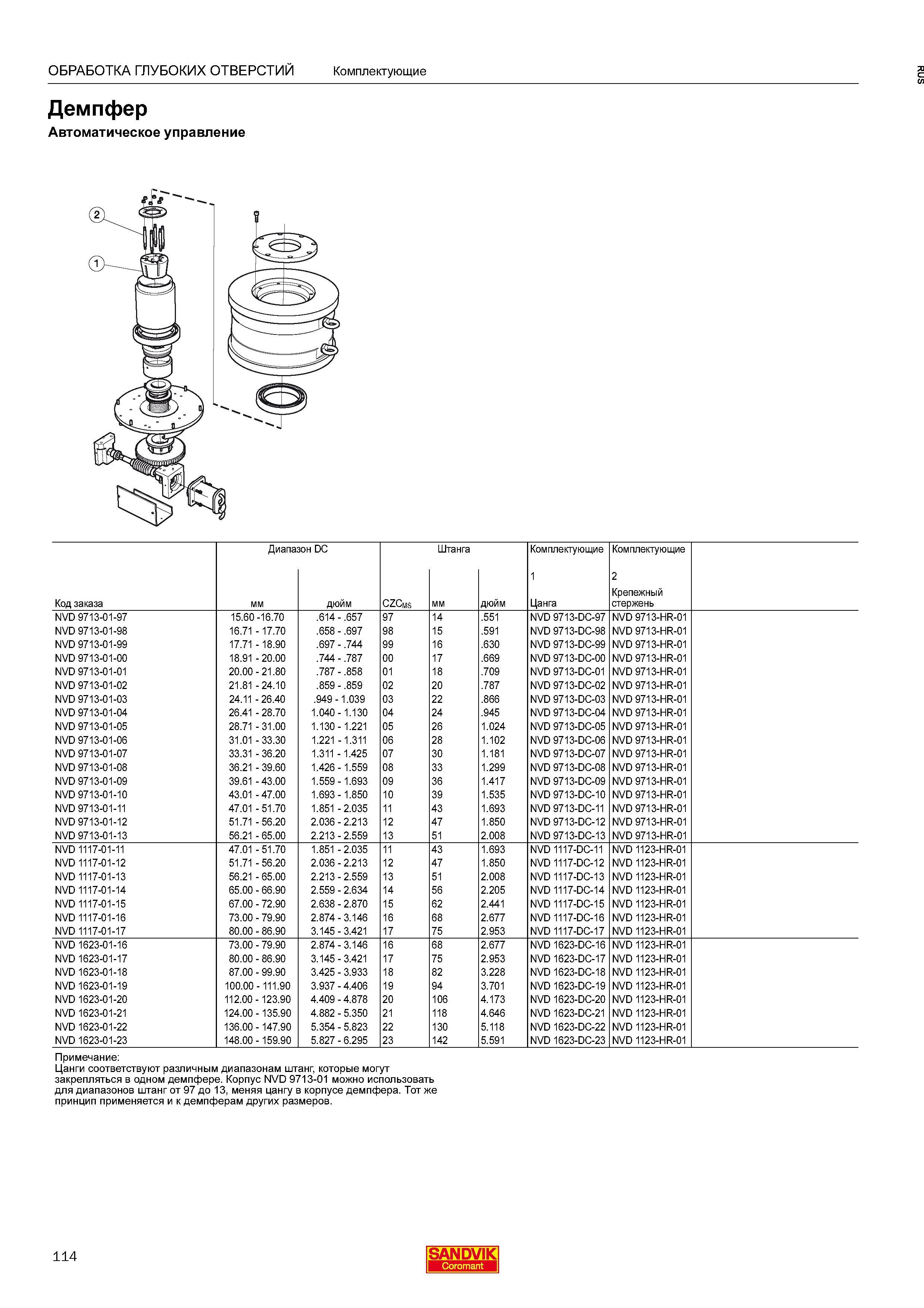

ОБРАБОТКА ГЛУБОКИХ ОТВЕРСТИЙ Комплектующие Демпфер Автоматическое управление Диапазон DC Штанга Комплектующие Комплектующие 1 2 Крепежный Код заказа мм дюйм CZCms мм дюйм Цанга стержень NVD 9713-01-97 15.60 -16.70 .614 .657 97 14 .551 NVD 9713-DC-97 NVD 9713-HR-01 NVD 9713-01-98 16.71 17.70 .658 .697 98 15 .591 NVD 9713-DC-98 NVD 9713-HR-01 NVD 9713-01-99 17.71 18.90 .697 .744 99 16 .630 NVD 9713-DC-99 NVD 9713-HR-01 NVD 9713-01-00 18.91 20.00 .744 .787 00 17 .669 NVD 9713-DC-00 NVD 9713-HR-01 NVD 9713-01-01 20.00 21.80 .787 .858 01 18 .709 NVD 9713-DC-01 NVD 9713-HR-01 NVD 9713-01-02 21.81 24.10 .859 .859 02 20 .787 NVD 9713-DC-02 NVD 9713-HR-01 NVD 9713-01-03 24.11 26.40 .949 1.039 03 22 .866 NVD 9713-DC-03 NVD 9713-HR-01 NVD 9713-01-04 26.41 28.70 1.040 1.130 04 24 .945 NVD 9713-DC-04 NVD 9713-HR-01 NVD 9713-01-05 28.71 31.00 1.130 1.221 05 26 1.024 NVD 9713-DC-05 NVD 9713-HR-01 NVD 9713-01-06 31.01 33.30 1.221 1.311 06 28 1.102 NVD 9713-DC-06 NVD 9713-HR-01 NVD 9713-01-07 33.31 36.20 1.311 1.425 07 30 1.181 NVD 9713-DC-07 NVD 9713-HR-01 NVD 9713-01-08 36.21 39.60 1.426 1.559 08 33 1.299 NVD 9713-DC-08 NVD 9713-HR-01 NVD 9713-01-09 39.61 43.00 1.559 1.693 09 36 1.417 NVD 9713-DC-09 NVD 9713-HR-01 NVD 9713-01-10 43.01 47.00 1.693 1.850 10 39 1.535 NVD 9713-DC-10 NVD 9713-HR-01 NVD 9713-01-11 47.01 51.70 1.851 2.035 11 43 1.693 NVD 9713-DC-11 NVD 9713-HR-01 NVD 9713-01-12 51.71 56.20 2.036 2.213 12 47 1.850 NVD 9713-DC-12 NVD 9713-HR-01 NVD 9713-01-13 56.21 65.00 2.213 2.559 13 51 2.008 NVD 9713-DC-13 NVD 9713-HR-01 NVD 1117-01-11 47.01 51.70 1.851 2.035 11 43 1.693 NVD 1117-DC-11 NVD 1123-HR-01 NVD 1117-01-12 51.71 56.20 2.036 2.213 12 47 1.850 NVD 1117-DC-12 NVD 1123-HR-01 NVD 1117-01-13 56.21 65.00 2.213 2.559 13 51 2.008 NVD 1117-DC-13 NVD 1123-HR-01 NVD 1117-01-14 65.00 66.90 2.559 2.634 14 56 2.205 NVD 1117-DC-14 NVD 1123-HR-01 NVD 1117-01-15 67.00 72.90 2.638 2.870 15 62 2.441 NVD 1117-DC-15 NVD 1123-HR-01 NVD 1117-01-16 73.00 79.90 2.874 3.146 16 68 2.677 NVD 1117-DC-16 NVD 1123-HR-01 NVD 1117-01-17 80.00 86.90 3.145 3.421 17 75 2.953 NVD 1117-DC-17 NVD 1123-HR-01 NVD 1623-01-16 73.00 79.90 2.874 3.146 16 68 2.677 NVD 1623-DC-16 NVD 1123-HR-01 NVD 1623-01-17 80.00 86.90 3.145 3.421 17 75 2.953 NVD 1623-DC-17 NVD 1123-HR-01 NVD 1623-01-18 87.00 99.90 3.425 3.933 18 82 3.228 NVD 1623-DC-18 NVD 1123-HR-01 NVD 1623-01-19 100.00 111.90 3.937 4.406 19 94 3.701 NVD 1623-DC-19 NVD 1123-HR-01 NVD 1623-01-20 112.00 123.90 4.409 4.878 20 106 4.173 NVD 1623-DC-20 NVD 1123-HR-01 NVD 1623-01-21 124.00 135.90 4.882 5.350 21 118 4.646 NVD 1623-DC-21 NVD 1123-HR-01 NVD 1623-01-22 136.00 147.90 5.354 5.823 22 130 5.118 NVD 1623-DC-22 NVD 1123-HR-01 NVD 1623-01-23 148.00 159.90 5.827 6.295 23 142 5.591 NVD 1623-DC-23 NVD 1123-HR-01 Примечание Цанги соответствуют различным диапазонам штанг, которые могут закрепляться в одном демпфере. Корпус NVD 9713-01 можно использовать для диапазонов штанг от 97 до 13, меняя цангу в корпусе демпфера. Тот же принцип применяется и к демпферам других размеров. 114 SANDVIK Coromant
