Свёрла Sandvik Coromant U для плунжерного сверления Режимы резания СВЕРЛЕНИЕ Метрические значения ISO Код CMC Обрабатываемый материал Твердость

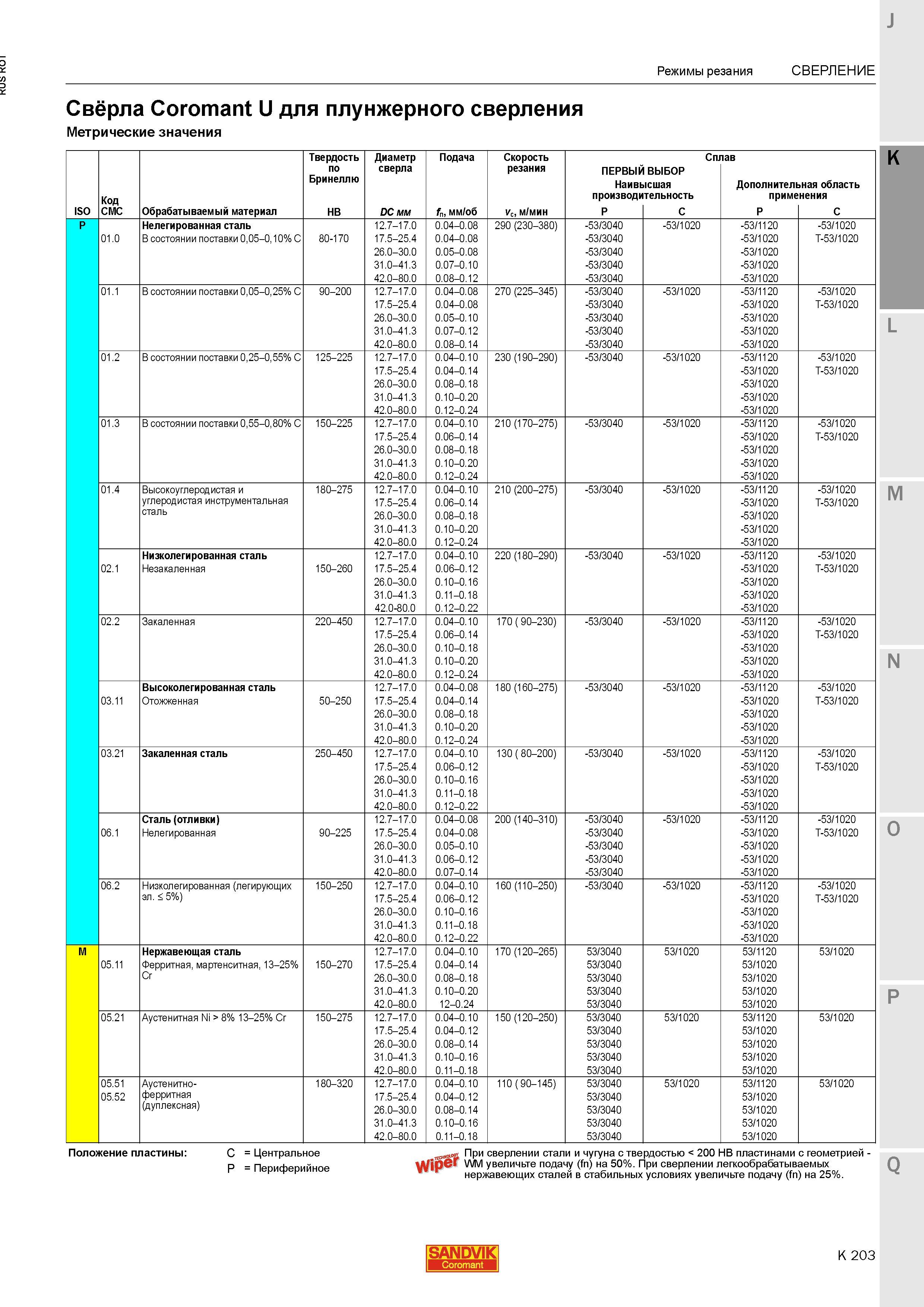

Свёрла Sandvik Coromant U для плунжерного сверления Режимы резания СВЕРЛЕНИЕ Метрические значения ISO Код CMC Обрабатываемый материал Твердость по Бринеллю HB Диаметр сверла DC мм Подача fn мм/об Скорость резания vc мин ПЕРВЫЙ Наивы производи P Cm ВЫБОР 1сшая тельность C ав Дополнитель приме P с ла C б нн P 01.0 Нелегированная сталь В состоянии поставки 005-010% C 80-170 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.08 0.04-0.08 0.05-0.08 0.07-0.10 0.08-0.12 290 (230-380) -53 3040 -53 3040 -53 3040 -53 3040 -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 01.1 В состоянии поставки 005-025% C 90-200 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.08 0.04-0.08 0.05-0.10 0.07-0.12 0.08-0.14 270 (225-345) -53 3040 -53 3040 -53 3040 -53 3040 -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 01.2 В состоянии поставки 025-055% C 125-225 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.04-0.14 0.08-0.18 0.10-0.20 0.12-0.24 230 (190-290) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 01.3 В состоянии поставки 055-080% C 150-225 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.06-0.14 0.08-0.18 0.10-0.20 0.12-0.24 210 (170-275) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 01.4 Высокоуглеродистая и углеродистая инструментальная сталь 180-275 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.06-0.14 0.08-0.18 0.10-0.20 0.12-0.24 210 (200-275) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 02.1 Низколегированная сталь Незакаленная 150-260 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.06-0.12 0.10-0.16 0.11-0.18 0.12-0.22 220 (180-290) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 02.2 Закаленная 220-450 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.06-0.14 0.10-0.18 0.10-0.20 0.12-0.24 170 (90-230) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 03.11 Высоколегированная сталь Отожженная 50-250 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.08 0.04-0.14 0.08-0.18 0.10-0.20 0.12-0.24 180 (160-275) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 03.21 Закаленная сталь 250-450 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.06-0.12 0.10-0.16 0.11-0.18 0.12-0.22 130 (80-200) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 06.1 Сталь(отливки) Нелегированная 90-225 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.08 0.04-0.08 0.05-0.10 0.06-0.12 0.07-0.14 200 (140-310) -53 3040 -53 3040 -53 3040 -53 3040 -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 06.2 Низколегированная (легирующих эл. 5%) 150-250 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.06-0.12 0.10-0.16 0.11-0.18 0.12-0.22 160 (110-250) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 M 05.11 Нержавеющая сталь Ферритная мартенситная 13-25% Cr 150-270 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.04-0.14 0.08-0.18 0.10-0.20 12-0.24 170 (120-265) 53 3040 53 3040 53 3040 53 3040 53 3040 53 1020 53 1120 53 1020 53 1020 53 1020 53 1020 53 1020 05.21 Аустенитная Ni 8% 13-25% Cr 150-275 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.04-0.12 0.08-0.14 0.10-0.16 0.11-0.18 150 (120-250) 53 3040 53 3040 53 3040 53 3040 53 3040 53 1020 53 1120 53 1020 53 1020 53 1020 53 1020 53 1020 05.51 05.52 Аустенитно- ферритная (дуплексная) 180-320 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.04-0.12 0.08-0.14 0.10-0.16 0.11-0.18 110 ( 90-145) 53 3040 53 3040 53 3040 53 3040 53 3040 53 1020 53 1120 53 1020 53 1020 53 1020 53 1020 53 1020 Положение пластины C Центральное P Периферийное При сверлении стали и чугуна с твердостью 200 HB пластинами с геометрией -WM увеличьте подачу (fn) на 50%. При сверлении легкообрабатываемых нержавеющих сталей в стабильных условиях увеличьте подачу (fn) на 25%. SANDVIK Coromant K 203
