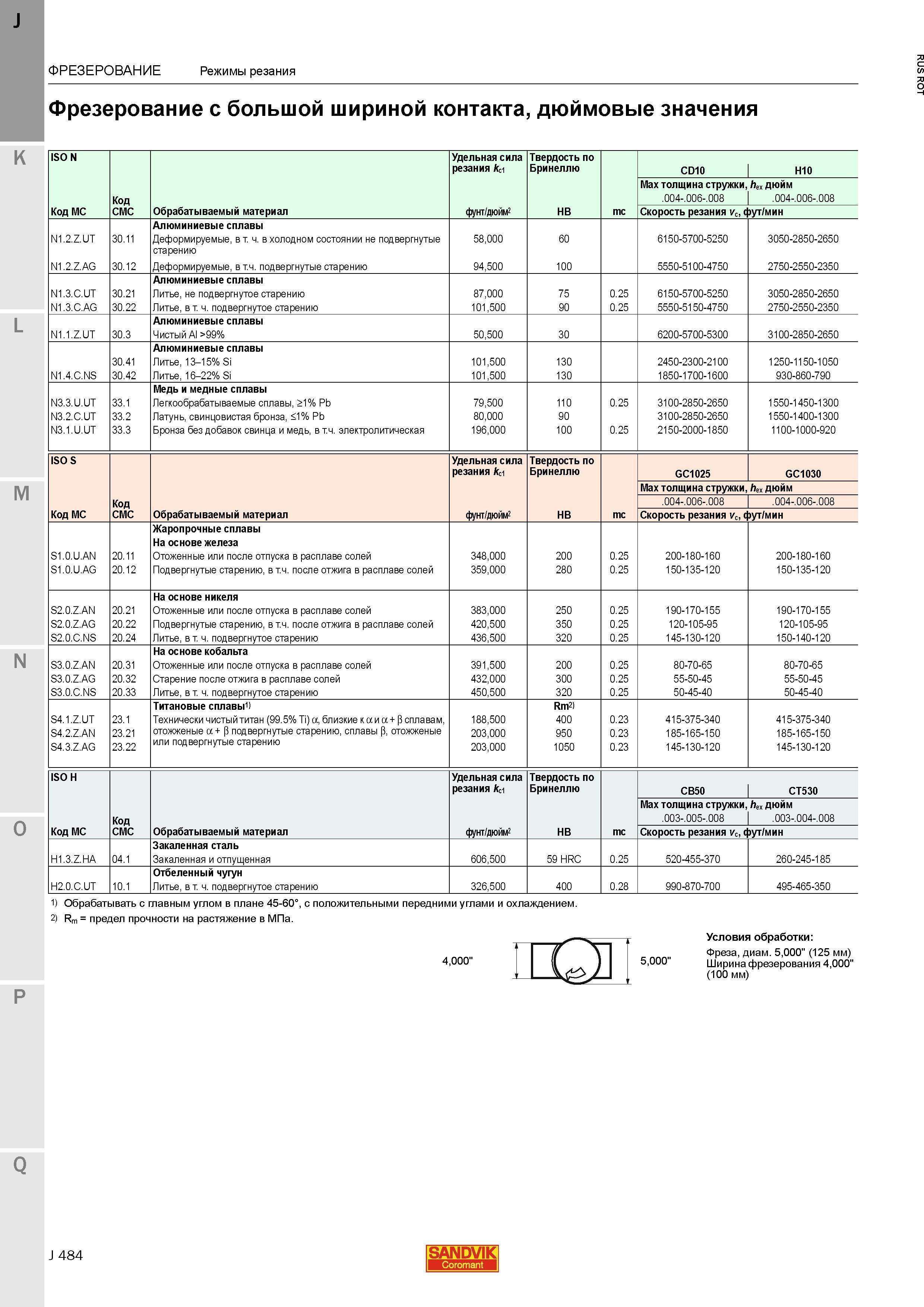

Режимы резания Sandvik для фрезерования с большой шириной контакта дюймовые значения ISO N Код MC Код CMC Обрабатываемый материал Удельная сила

Режимы резания Sandvik для фрезерования с большой шириной контакта дюймовые значения ISO N Код MC Код CMC Обрабатываемый материал Удельная сила резания fci Твердость по Бринеллю mc CD10 Max толщина стружки .004-.006-.008 H10 hex дюйм .004-.006-.008 фунт дюйм2 HB Скорость резания vc ут мин N1.2.Z.UT N1.2.Z.AG 30.11 30.12 ФРЕЗЕРОВАНИЕ Алюминиевые сплавы Деформируемые в ч. в холодном состоянии не подвергнутые старению Деформируемые в тч. подвергнутые старению 58000 94500 60 100 6150-5700-5250 5550-5100-4750 3050-2850-2650 2750-2550-2350 N1.3.C.UT N1.3.C.AG 30.21 30.22 Алюминиевые сплавы Литье не подвергнутое старению Литье в т. ч. подвергнутое старению 87000 101500 75 90 0.25 0.25 6150-5700-5250 5550-5150-4750 3050-2850-2650 2750-2550-2350 N1.1.Z.UT 30.3 Алюминиевые сплавы Чистый Al 99% 50500 30 6200-5700-5300 3100-2850-2650 N1.4.C.NS 30.41 30.42 Алюминиевые сплавы Литье 13-15% Si Литье 16-22% Si 101.500 101.500 130 130 2450-2300-2100 1850-1700-1600 1250-1150-1050 930-860-790 N3.3.U.UT N3.2.C.UT N3.1.U.UT 33.1 33.2 33.3 Медь и медные сплавы Легкообрабатываемые сплавы 1% Pb Латунь свинцовистая бронза 1% Pb Бронза без добавок свинца и медь в тч. электролитическая 79500 80000 196000 110 90 100 0.25 0.25 3100-2850-2650 3100-2850-2650 2150-2000-1850 1550-1450-1300 1550-1400-1300 1100-1000-920 ISO S Код MC Код CMC Обрабатываемый материал Удельная сила резания fci Твердость по Бринеллю mc GC1025 GC1030 Max толщина стружки hex дюйм .004-.006-.008 .004-.006-.008 фунт дюйм2 HB Скорость резания vc ут мин 51.0.U.AN 51.0.U.AG 20.11 20.12 Жаропрочные сплавы На основе железа Отоженные или после отпуска в расплаве солей Подвергнутые старению в тч. после отжига в расплаве солей 348.000 359.000 200 280 0.25 0.25 200-180-160 150-135-120 200-180-160 150-135-120 52.0.Z.AN 52.0.Z.AG 52.0.C.NS 20.21 20.22 20.24 На основе никеля Отоженные или после отпуска в расплаве солей Подвергнутые старению в тч. после отжига в расплаве солей Литье в т. ч. подвергнутое старению 383000 420.500 436.500 250 350 320 0.25 0.25 0.25 190-170-155 120-105-95 145-130-120 190-170-155 120-105-95 150-140-120 53.0.Z.AN 53.0.Z.AG 53.0.C.NS 20.31 20.32 20.33 На основе кобальта Отоженные или после отпуска в расплаве солей Старение после отжига в расплаве солей Литье в т. ч. подвергнутое старению 391.500 432000 450.500 200 300 320 0.25 0.25 0.25 80-70-65 55-50-45 50-45-40 80-70-65 55-50-45 50-45-40 54.1.Z.UT 54.2.Z.AN 54.3.Z.AG 23.1 23.21 23.22 Титановые сплавы1) Технически чистый титан (99.5% Ti) а близкие к а и а в сплавам отожженые а в подвергнутые старению сплавы в отожженые или подвергнутые старению 188500 203.000 203.000 Rm2) 400 950 1050 0.23 0.23 0.23 415-375-340 185-165-150 145-130-120 415-375-340 185-165-150 145-130-120 ISO H Код MC Код CMC Обрабатываемый материал Удельная сила резания fci Твердость по Бринеллю mc CB50 CT530 Max толщина стружки .003-.005-.008 hex дюйм .003-.004-.008 фунт дюйм2 HB Скорость резания Vc ут мин H1.3.Z.HA 04.1 Закаленная сталь Закаленная и отпущенная 606500 59 HRC 0.25 520-455-370 260-245-185 H2.0.C.UT 10.1 Отбеленный чугун Литье в т. ч. подвергнутое старению 326500 400 0.28 990-870-700 495-465-350 M 1) Обрабатывать с главным углом в плане 45-60 с положительными передними углами и охлаждением. 2) Rm предел прочности на растяжение в МПа. 4000м Q Условия обработки Фреза диам. 5000 (125 мм) 5000" Ширина фрезерования 4000 (100 мм) P J 484 SANDVIK Coromant
