Обычное исполнение Геометрическое ограничение (LU) действует только в том случае если диаметр растачивания (DC) меньше диаметра соединения (DCO

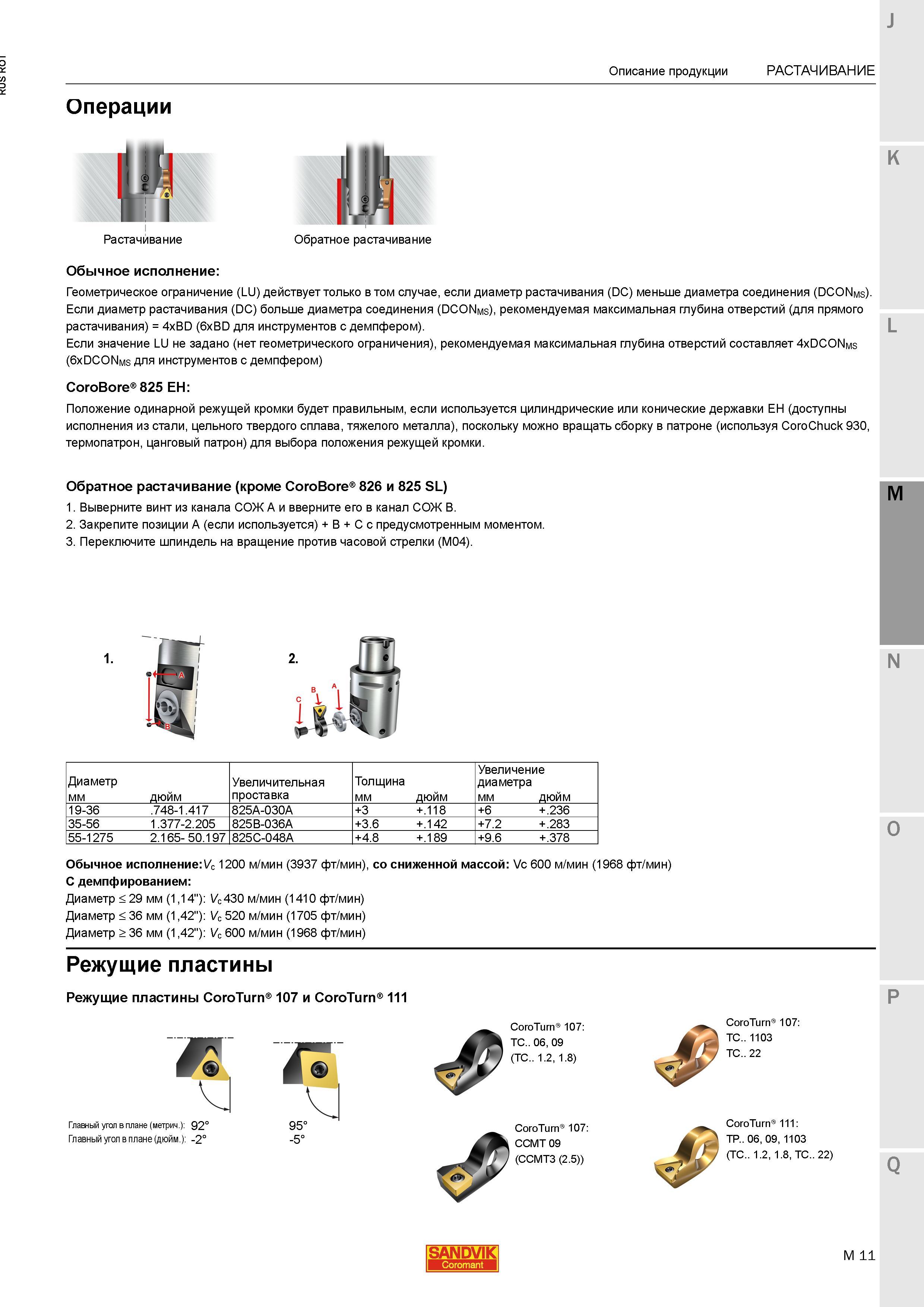

Обычное исполнение Геометрическое ограничение (LU) действует только в том случае если диаметр растачивания (DC) меньше диаметра соединения (DCONms) Если диаметр растачивания (DC) больше диаметра соединения (DCONms) рекомендуемая максимальная глубина отверстий (для прямого растачивания) 4xBD (6xBD для инструментов с демпфером). L Если значение LU не задано (нет геометрического ограничения) рекомендуемая максимальная глубина отверстий составляет 4xDCONms (6xDCONms для инструментов с демпфером) CoroBore 825 EH Положение одинарной режущей кромки будет правильным если используется цилиндрические или конические державки EH (доступны исполнения из стали цельного твердого сплава тяжелого металла) поскольку можно вращать сборку в патроне (используя CoroChuck 930 термопатрон цанговый патрон) для выбора положения режущей кромки. Обратное растачивание (кроме CoroBore 826 и 825 SL) 1. Выверните винт из канала СОЖ A и вверните его в канал СОЖ B. 2. Закрепите позиции A (если используется) B C с предусмотренным моментом. 3. Переключите шпиндель на вращение против часовой стрелки (M04). M 1. N Диаметр мм дюйм Увеличительная проставка Толщина мм дюйм Увеличение диаметра мм дюйм 19-36 .748-1.417 825A-030A +3 +.118 +6 +.236 35-56 1.377-2.205 825B-036A +3.6 +.142 +7.2 +.283 55-1275 2.165- 50.197 825C-048A +4.8 +.189 +9.6 +.378 O Обычное исполнение V 1200 мин (3937 фт/мин) со сниженной массой Vc 600 мин (1968 фт/мин) С демпфированием ) Vc 430 мин (1410 фт/мин) ) Vc 520 мин (1705 фт/мин) ) Vc 600 мин (1968 фт/мин) Диаметр 29 мм (114) Диаметр 36 мм (142) Диаметр 36 мм (142) Режущие пластины Режущие пластины CoroTurn 107 и CoroTurn 111 Главный угол в плане (метрич.) 92 Главный угол в плане (дюйм.) -2 95 -5 P CoroTurn 107 TC.. 06 09 (TC.. 1.2 1.8) CoroTurn 107 CCMT 09 (CCMT3 (2.5)) CoroTurn 107 TC.. 1103 TC.. 22 CoroTurn 111 TP.. 06 09 1103 (TC.. 1.2 1.8 TC.. 22) SANDVIK M 11 Описание продукции РАСТАЧИВАНИЕ Операции Растачивание Обратное растачивание
