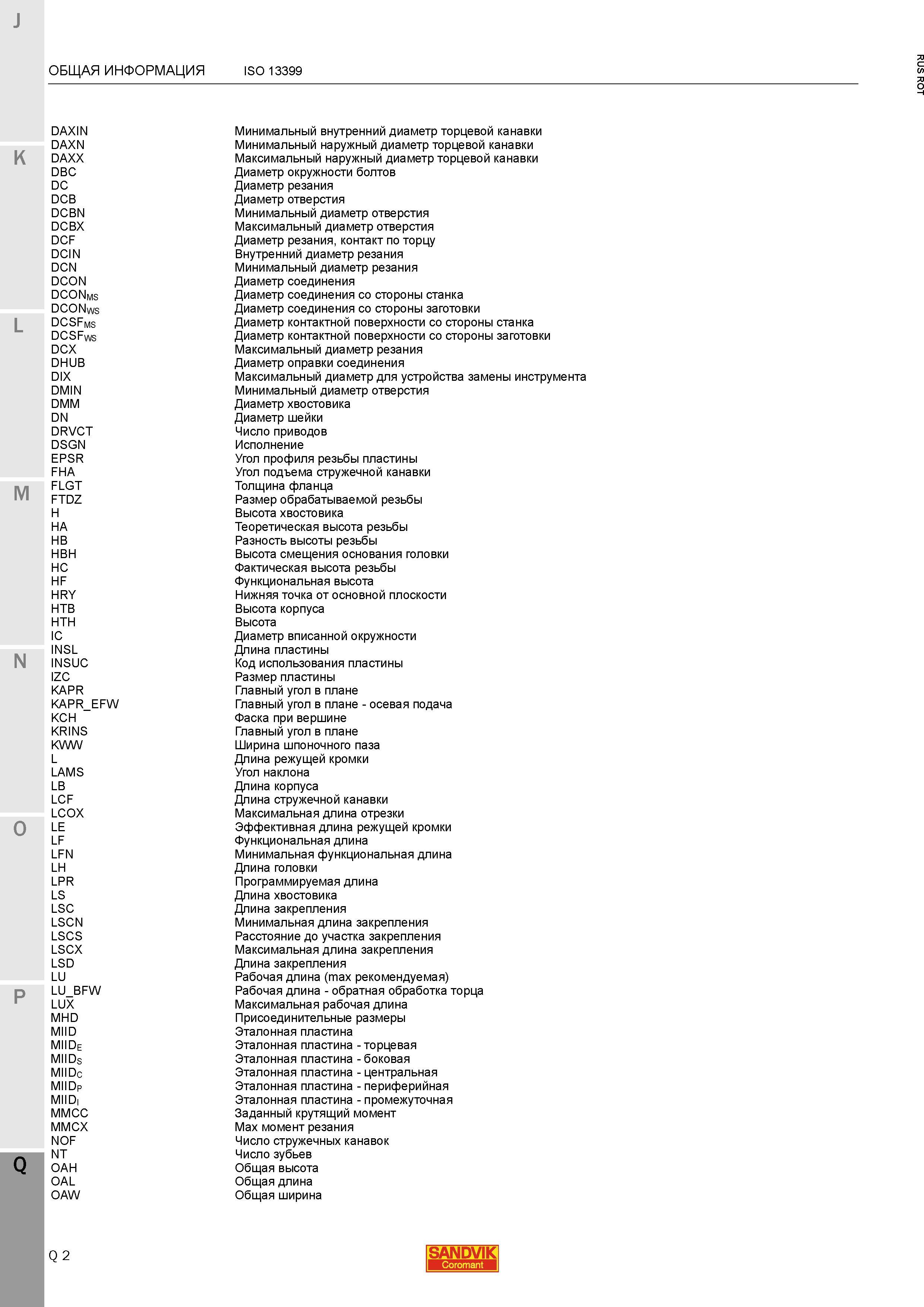

Международный стандарт ISO 13399 Часть 2 Принятое буквенное обозначение конкретного параметра инструмента Краткое описание данного параметра DAXIN Минимальный внутренний диаметр торцевой канавки DAXN Минимальный наружный диаметр торцевой канавки DAXX Максимальный наружный диаметр торцевой канавки DBC Диаметр окружности болтов DC Диаметр резания DCB Диаметр отверстия DCBN Минимальный диаметр отверстия DCBX Максимальный диаметр отверстия DCF Диаметр резания контакт по торцу DCIN Внутренний диаметр резания DCN Минимальный диаметр резания DCON Диаметр соединения DCONms Диаметр соединения со стороны станка DCONws Диаметр соединения со стороны заготовки DCSFms Диаметр контактной поверхности со стороны станка DCSFws Диаметр контактной поверхности со стороны заготовки DCX Максимальный диаметр резания DHUB Диаметр оправки соединения DIX Максимальный диаметр для устройства замены инструмента DMIN Минимальный диаметр отверстия DMM Диаметр хвостовика DN Диаметр шейки DRVCT Число приводов dsgn Исполнение epsr Угол профиля резьбы пластины FHA Угол подъема стружечной канавки FLGT Толщина фланца FTDZ Размер обрабатываемой резьбы H Высота хвостовика HA Теоретическая высота резьбы HB Разность высоты резьбы HBH Высота смещения основания головки HC Фактическая высота резьбы HF Функциональная высота HRY Нижняя точка от основной плоскости HTB Высота корпуса HTH Высота IC Диаметр вписанной окружности insl Длина пластины insuc Код использования пластины IZC Размер пластины KAPR Главный угол в плане KAPR EFW Главный угол в плане осевая подача KCH Фаска при вершине krins Главный угол в плане KWW Ширина шпоночного паза L Длина режущей кромки lams Угол наклона LB Длина корпуса LCF Длина стружечной канавки LCOX Максимальная длина отрезки LE Эффективная длина режущей кромки LF Функциональная длина LFN Минимальная функциональная длина LH Длина головки LPR Программируемая длина ls Длина хвостовика lsc Длина закрепления lscn Минимальная длина закрепления lscs Расстояние до участка закрепления lscx Максимальная длина закрепления lsd Длина закрепления LU Рабочая длина (max рекомендуемая) LU BFW Рабочая длина обратная обработка торца LUX Максимальная рабочая длина MHD Присоединительные размеры MIID Эталонная пластина MIIDe Эталонная пластина торцевая MIIDs Эталонная пластина боковая MIIDe Эталонная пластина центральная MIIDp Эталонная пластина периферийная MIIDi Эталонная пластина промежуточная MMCC Заданный крутящий момент MMCX Max момент резания NOF Число стружечных канавок NT Число зубьев OAH Общая высота OAL Общая длина OAW Общая ширина Q 2 SANDVIK COROMANT J ОБЩАЯ ИНФОРМАЦИЯ
