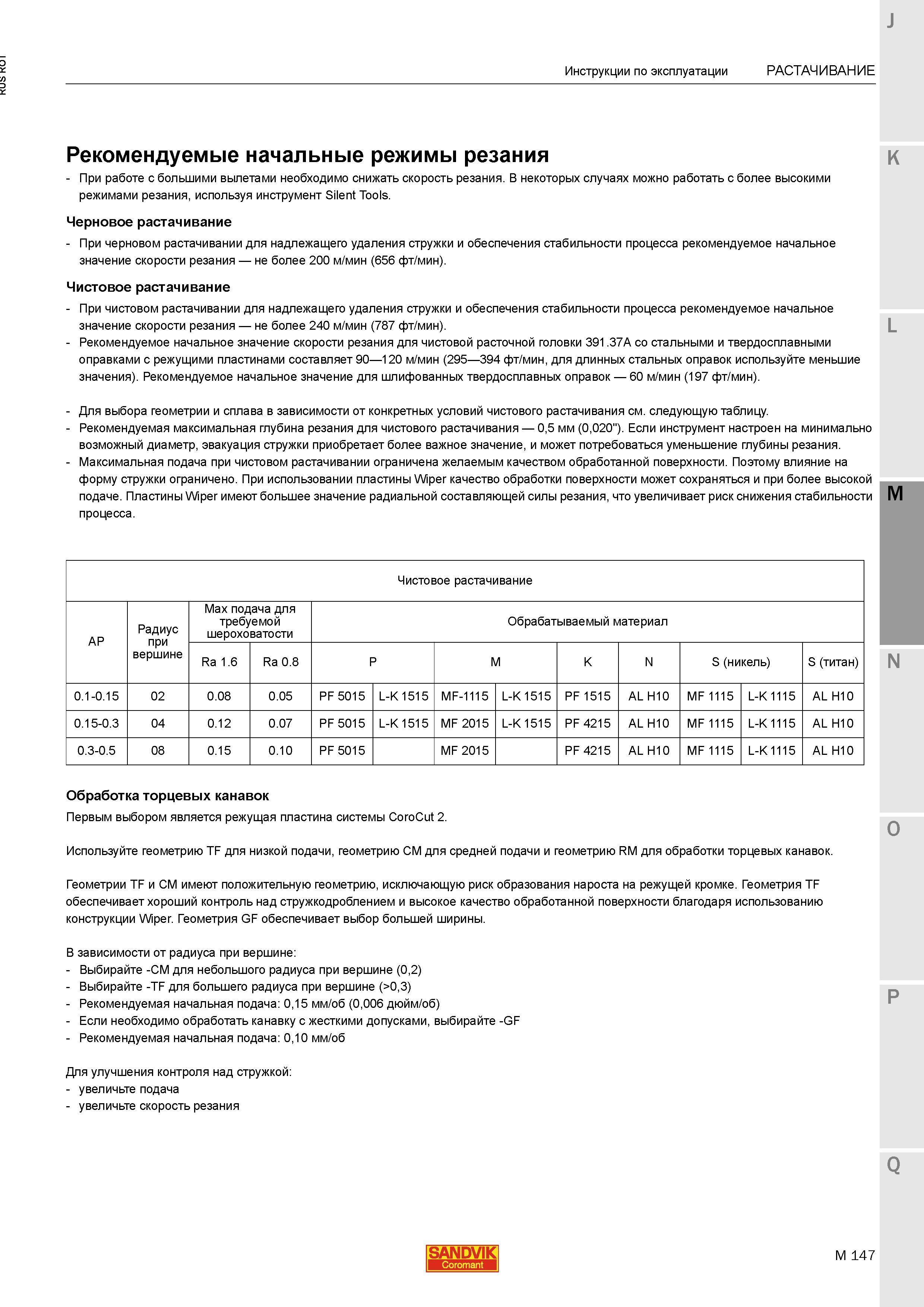

Инструкции Sandvik по эксплуатации РАСТАЧИВАНИЕ Рекомендуемые начальные режимы резания При работе с большими вылетами необходимо снижать скорость резания В некоторых случаях можно работать с более высокими режимами резания используя инструмент Silent Tools. Черновое растачивание При черновом растачивании для надлежащего удаления стружки и обеспечения стабильности процесса рекомендуемое начальное значение скорости резания не более 200 мин (656 фт/мин). Чистовое растачивание При чистовом растачивании для надлежащего удаления стружки и обеспечения стабильности процесса рекомендуемое начальное значение скорости резания не более 240 мин (787 фт/мин). L Рекомендуемое начальное значение скорости резания для чистовой расточной головки 391.37A со стальными и твердосплавными оправками с режущими пластинами составляет 90 120 мин (295 394 фт/мин для длинных стальных оправок используйте меньшие значения). Рекомендуемое начальное значение для шлифованных твердосплавных оправок 60 мин (197 фт/мин). Для выбора геометрии и сплава в зависимости от конкретных условий чистового растачивания см. следующую таблицу. Рекомендуемая максимальная глубина резания для чистового растачивания 05 мм (0020"). Если инструмент настроен на минимально возможный диаметр эвакуация стружки приобретает более важное значение и может потребоваться уменьшение глубины резания. Максимальная подача при чистовом растачивании ограничена желаемым качеством обработанной поверхности. Поэтому влияние на форму стружки ограничено. При использовании пластины Wiper качество обработки поверхности может сохраняться и при более высокой подаче. Пластины Wiper имеют большее значение радиальной составляющей силы резания что увеличивает риск снижения стабильности M процесса. Чистовое растачивание AP Радиус при вершине Max подача для требуемой шероховатости Обрабатываемый материал Ra 1.6 Ra 0.8 P M S (никель) S (титан) 0.1-0.15 02 0.08 0.05 PF 5015 L-K 1515 MF-1115 L-K 1515 PF 1515 AL H10 MF 1115 L-K 1115 AL H10 0.15-0.3 04 0.12 0.07 PF 5015 L-K 1515 MF 2015 L-K 1515 PF 4215 AL H10 MF 1115 L-K 1115 AL H10 0.3-0.5 08 0.15 0.10 PF 5015 MF 2015 PF 4215 AL H10 MF 1115 L-K 1115 AL H10 N Обработка торцевых канавок Первым выбором является режущая пластина системы CoroCut 2. Используйте геометрию TF для низкой подачи геометрию CM для средней подачи и геометрию RM для обработки торцевых канавок. Геометрии TF и CM имеют положительную геометрию исключающую риск образования нароста на режущей кромке. Геометрия TF обеспечивает хороший контроль над стружкодроблением и высокое качество обработанной поверхности благодаря использованию конструкции Wiper. Геометрия GF обеспечивает выбор большей ширины. O В зависимости от радиуса при вершине Выбирайте -CM для небольшого радиуса при вершине (02) Выбирайте -TF для большего радиуса при вершине (03) Рекомендуемая начальная подача 015 мм/об (0006 дюйм/об) Если необходимо обработать канавку с жесткими допусками выбирайте -GF Рекомендуемая начальная подача 010 мм/об P Для улучшения контроля над стружкой увеличьте подача увеличьте скорость резания SANDVIK Coromant M 147
