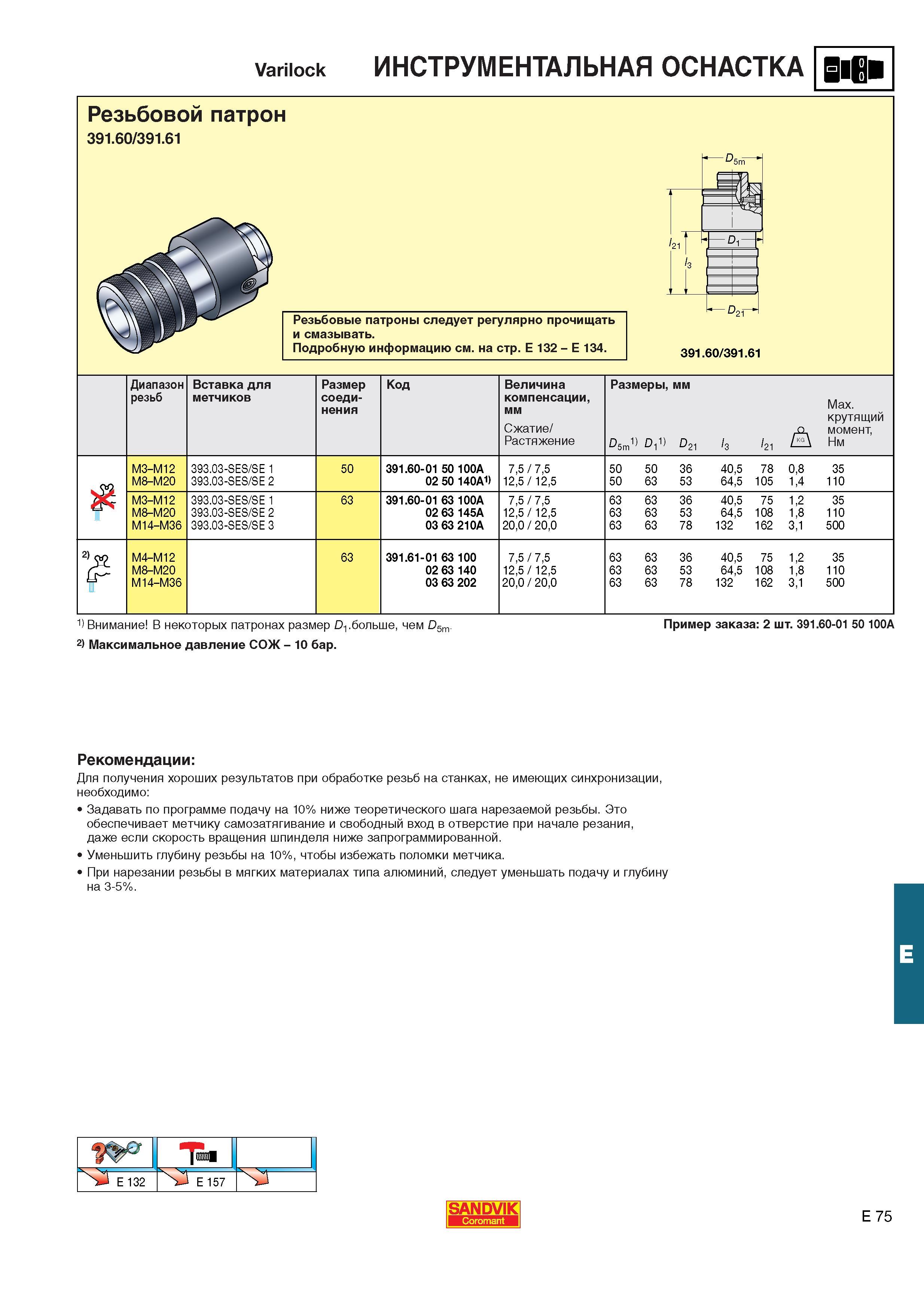

Varilock ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА Резьбовой патрон 391.60 391.61 Резьбовые патроны следует регулярно прочищать и смазывать. Подробную информацию см. на стр. Е 132 - Е 134. 391.60 391.61 Диапазон резьб Вставка для метчиков Размер соединения Код Величина компенсации мм Сжатие Растяжение Размеры мм DSm-) Di-) D21 3 2 А Max. крутящий момент Нм M3-M12 M8-M20 393.03-SES SE - 393.03-SES SE 2 50 391.60-01 50 100A 02 50 140A 1) 75 75 125 125 50 50 50 63 36 53 40.5 78 08 35 64.5 105 14 110 M3-M12 M8-M20 M14-M36 393.03-SES SE 1 393.03-SES SE 2 393.03-SES SE 3 63 391.60-01 63 100A 02 63 145A 03 63 210A 75 75 125 125 200 200 63 63 36 405 75 12 35 63 63 53 645 108 18 110 63 63 78 132 162 31 500 M4-M12 M8-M20 M14-M36 63 391.61-01 63 100 02 63 140 03 63 202 75 75 125 125 200 200 63 63 36 405 75 12 35 63 63 53 645 108 18 110 63 63 78 132 162 31 500 1) Внимание В некоторых патронах размер 01.больше чем D5m. 2) Максимальное давление СОЖ - 10 бар. Пример заказа 2 шт. 391.60-01 50 100A Рекомендации Для получения хороших результатов при обработке резьб на станках не имеющих синхронизации необходимо Задавать по программе подачу на 10% ниже теоретического шага нарезаемой резьбы. Это обеспечивает метчику самозатягивание и свободный вход в отверстие при начале резания даже если скорость вращения шпинделя ниже запрограммированной. Уменьшить глубину резьбы на 10% чтобы избежать поломки метчика. При нарезании резьбы в мягких материалах типа алюминий следует уменьшать подачу и глубину на 3-5%. E 157 SANDVIK E 75 2)
