570 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.E29

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. E29 0570 Lab2u

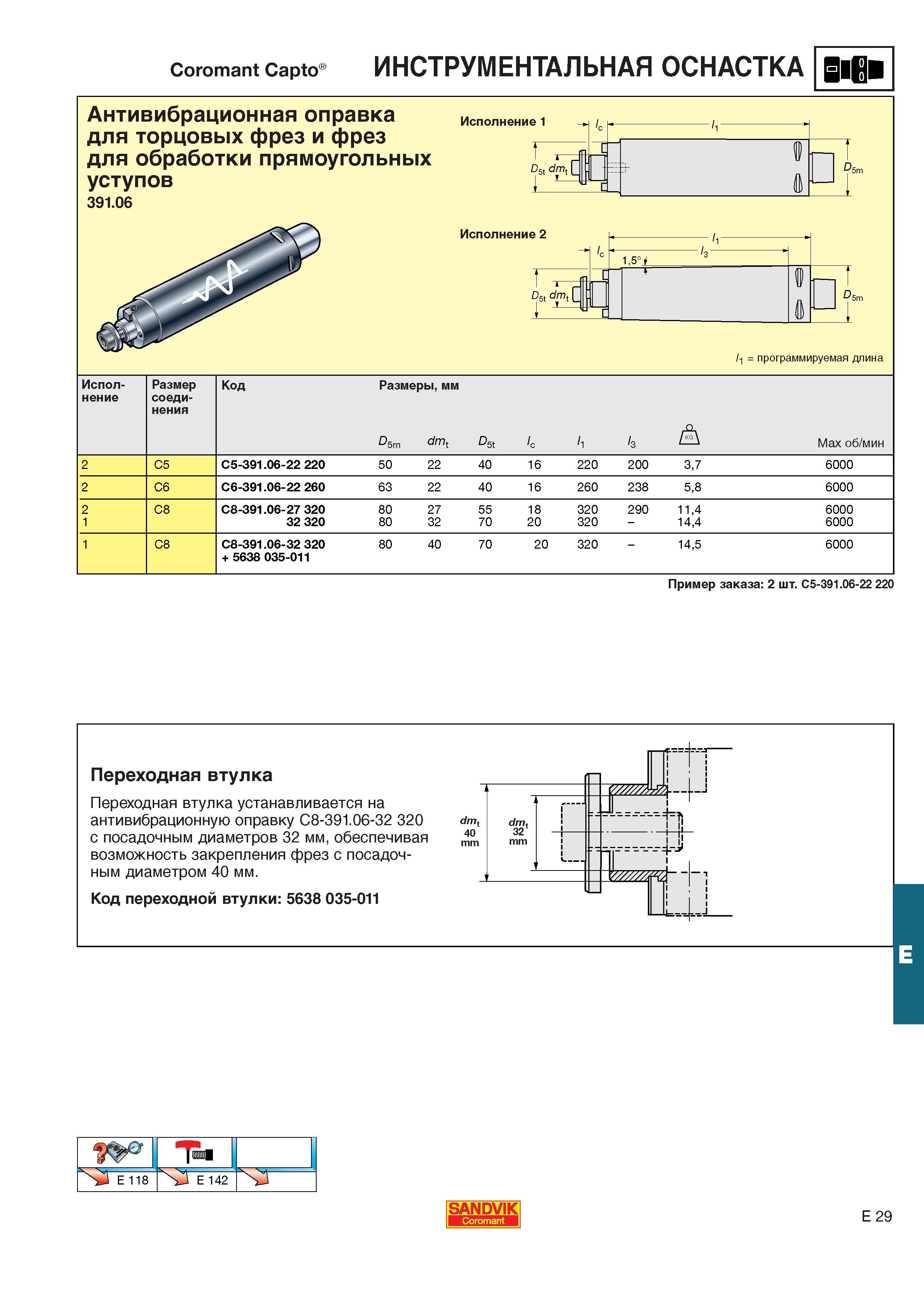

Coromant Capto ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА Антивибрационная оправка для торцовых фрез и фрез для обработки прямоугольных уступов 391.06 Исполнение 1 Dstdm Исполнение 2 DSt dm С программируемая длина Испол- нение Размер соединения Код Размеры мм dmt А Max об мин C5 C5-391.06-22 220 50 22 40 -6 220 200 37 6000 C6 C6-391.06-22 260 63 22 40 -6 260 238 58 6000 C8 C8-391.06-27 320 32 320 80 80 27 32 55 70 -8 20 320 320 290 4 -44 6000 6000 C8 C8-391.06-32 320 + 5638 035-011 80 40 70 20 320 -45 6000 Пример заказа 2 шт. C5-391.06-22 220 3 С D D D 5m 5t 3 c - Переходная втулка Переходная втулка устанавливается на антивибрационную оправку С8-391.06-32 320 с посадочным диаметров 32 мм/обеспечивая возможность закрепления фрез с посадочным диаметром 40 мм. Код переходной втулки 5638 035-011 SANDVIK E 29
