561 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.E20

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. E20 0561 Lab2u

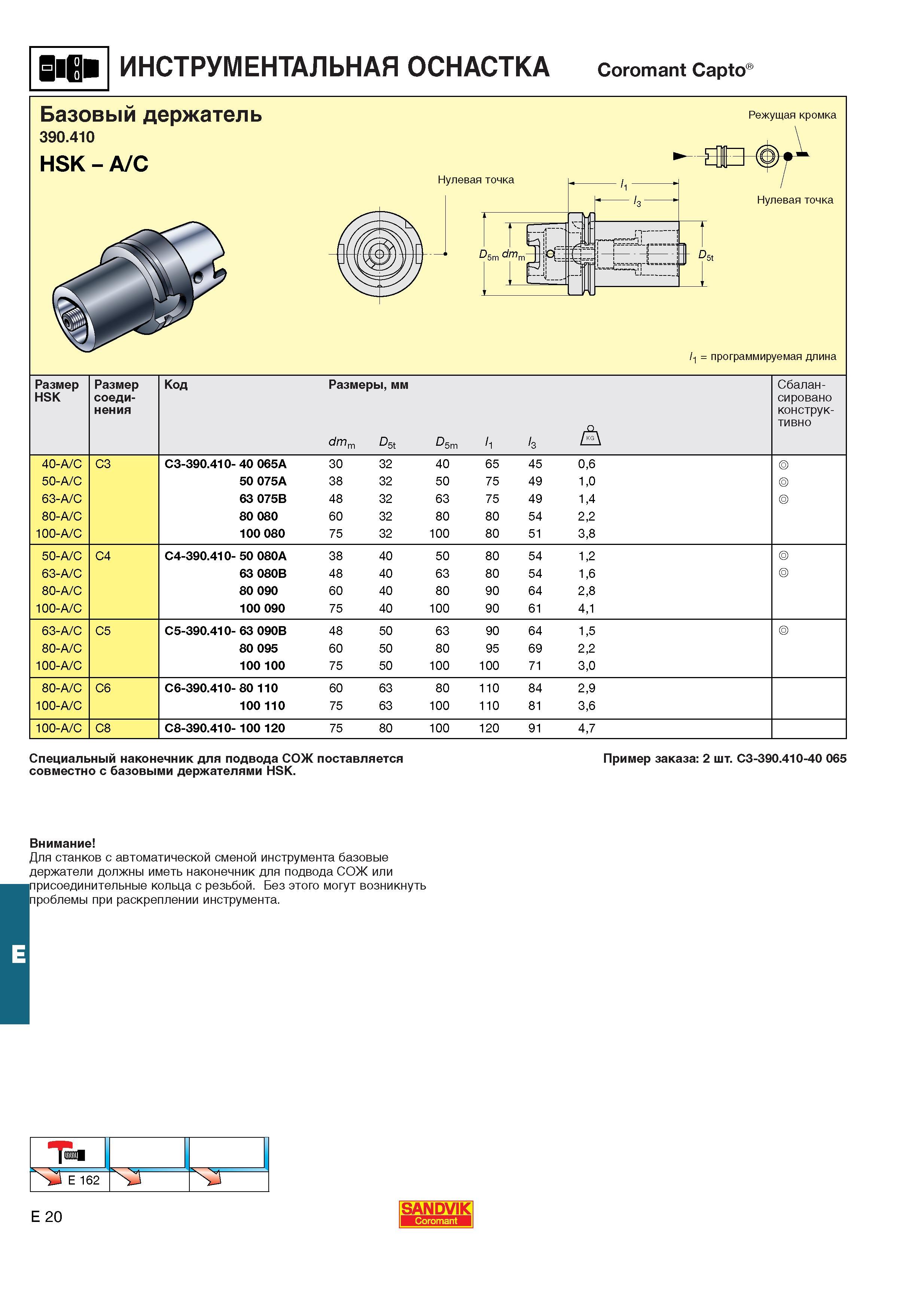

ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА Coromant Capto Базовый держатель 390.410 HSK - A C Нулевая точка Режущая кромка Нулевая точка 1 программируемая длина Размер HSK Размер соединения Код Размеры мм dmm D5t D5m l1 3 A Сбалан- сировано конструк- тивно 40-A C C3 C3-390.410- 40 065A 30 32 40 65 45 06 50-A C 50 075A 38 32 50 75 49 10 63-A C 63 075B 48 32 63 75 49 14 80-A C 80 080 60 32 80 80 54 22 100-A C 100 080 75 32 100 80 51 38 50-A C C4 C4-390.410- 50 080A 38 40 50 80 54 12 63-A C 63 080B 48 40 63 80 54 16 80-A C 80 090 60 40 80 90 64 28 100-A C 100 090 75 40 100 90 61 41 63-A C C5 C5-390.410- 63 090B 48 50 63 90 64 15 80-A C 80 095 60 50 80 95 69 22 100-A C 100 100 75 50 100 100 71 30 80-A C C6 C6-390.410- 80 110 60 63 80 110 84 29 100-A C 100 110 75 63 100 110 81 36 100-A C C8 C8-390.410-100 120 75 80 100 120 91 47 Специальный наконечник для подвода СОЖ поставляется Пример заказа 2 шт. C3-390.410-40 065 совместно с базовыми держателями HSK. Внимание Для станков с автоматической сменой инструмента базовые держатели должны иметь наконечник для подвода СОЖ или Еприсоединительные кольца с резьбой. Без этого могут возникнуть проблемы при раскреплении инструмента. E 20 SANDVIK Coromant
