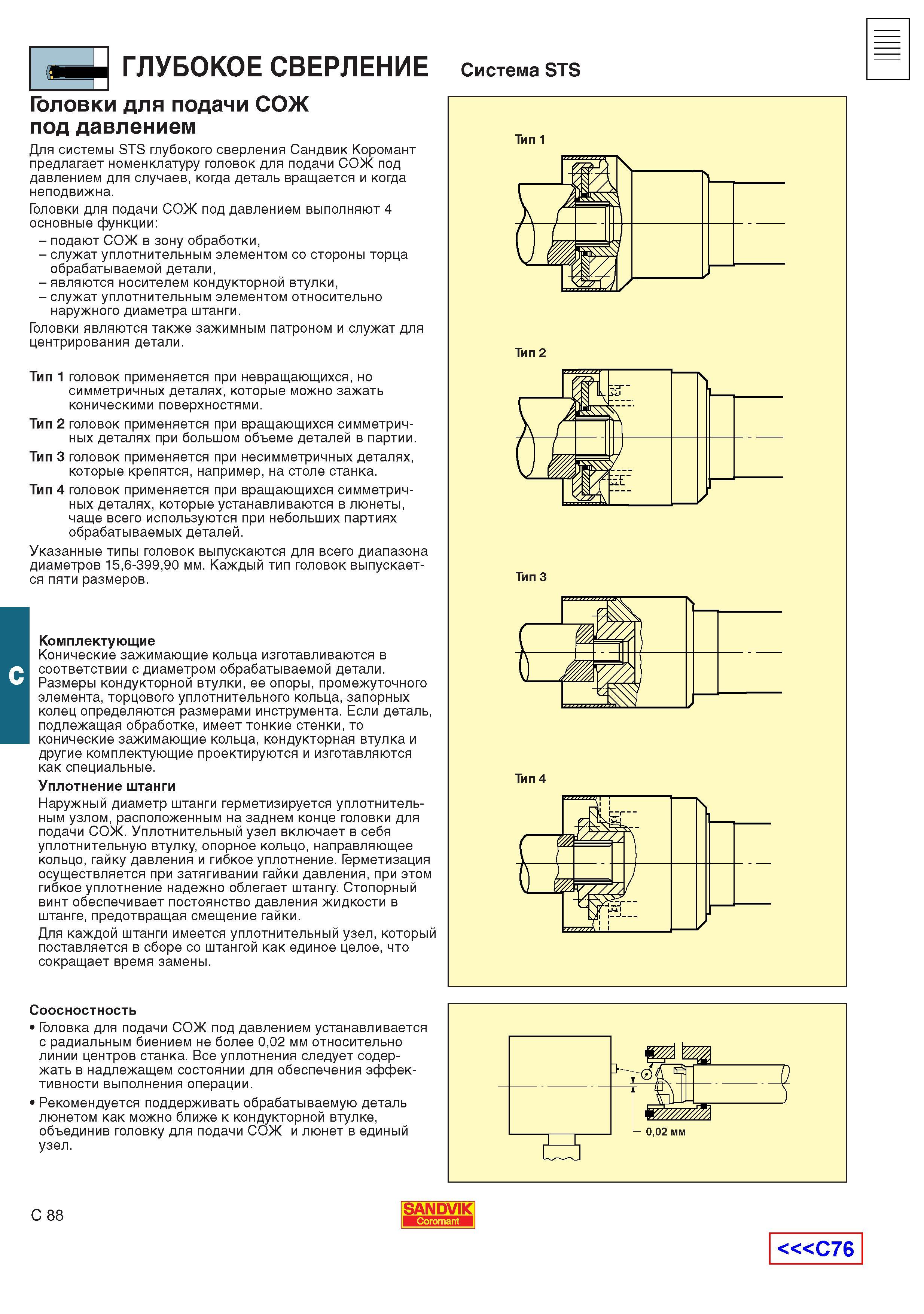

411 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.C88

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. C88 0411 Lab2u

ГЛУБОКОЕ СВЕРЛЕНИЕ Головки для подачи СОЖ под давлением Для системы STS глубокого сверления Сандвик Коромант предлагает номенклатуру головок для подачи СОЖ под давлением для случаев когда деталь вращается и когда неподвижна. Головки для подачи СОЖ под давлением выполняют 4 основные функции - подают СОЖ в зону обработки - служат уплотнительным элементом CoroTurn стороны торца обрабатываемой детали - являются носителем кондукторной втулки - служат уплотнительным элементом относительно наружного диаметра штанги. Головки являются также зажимным патроном и служат для центрирования детали. Тип 1 головок применяется при невращающихся но симметричных деталях которые можно зажать коническими поверхностями. Тип 2 головок применяется при вращающихся симметричных деталях при большом объеме деталей в партии. Тип 3 головок применяется при несимметричных деталях которые крепятся например на столе станка. Тип 4 головок применяется при вращающихся симметричных деталях которые устанавливаются в люнеты чаще всего используются при небольших партиях обрабатываемых деталей. Указанные типы головок выпускаются для всего диапазона диаметров 156-39990 мм. Каждый тип головок выпускается пяти размеров. Комплектующие Конические зажимающие кольца изготавливаются в соответствии с диаметром обрабатываемой детали. Размеры кондукторной втулки ее опоры промежуточного элемента торцового уплотнительного кольца запорных колец определяются размерами инструмента. Если деталь подлежащая обработке имеет тонкие стенки то конические зажимающие кольца кондукторная втулка и другие комплектующие проектируются и изготавляются как специальные. Уплотнение штанги Наружный диаметр штанги герметизируется уплотнительным узлом расположенным на заднем конце головки для подачи СОЖ. Уплотнительный узел включает в себя уплотнительную втулку опорное кольцо направляющее кольцо гайку давления и гибкое уплотнение. (ерметизация осуществляется при затягивании гайки давления при этом гибкое уплотнение надежно облегает штангу. Стопорный винт обеспечивает постоянство давления жидкости в штанге предотвращая смещение гайки. Для каждой штанги имеется уплотнительный узел который поставляется в сборе CoroTurn штангой как единое целое что сокращает время замены. C Система STS Тип 1 А ( ) )Ш Р Тип 2 Тип 3 Тип 4 Соосностность Головка для подачи СОЖ под давлением устанавливается с радиальным биением не более 002 мм относительно линии центров станка. Все уплотнения следует содержать в надлежащем состоянии для обеспечения эффективности выполнения операции. Рекомендуется поддерживать обрабатываемую деталь люнетом как можно ближе к кондукторной втулке объединив головку для подачи СОЖ и люнет в единый узел. C 88 SANDVIK С76
