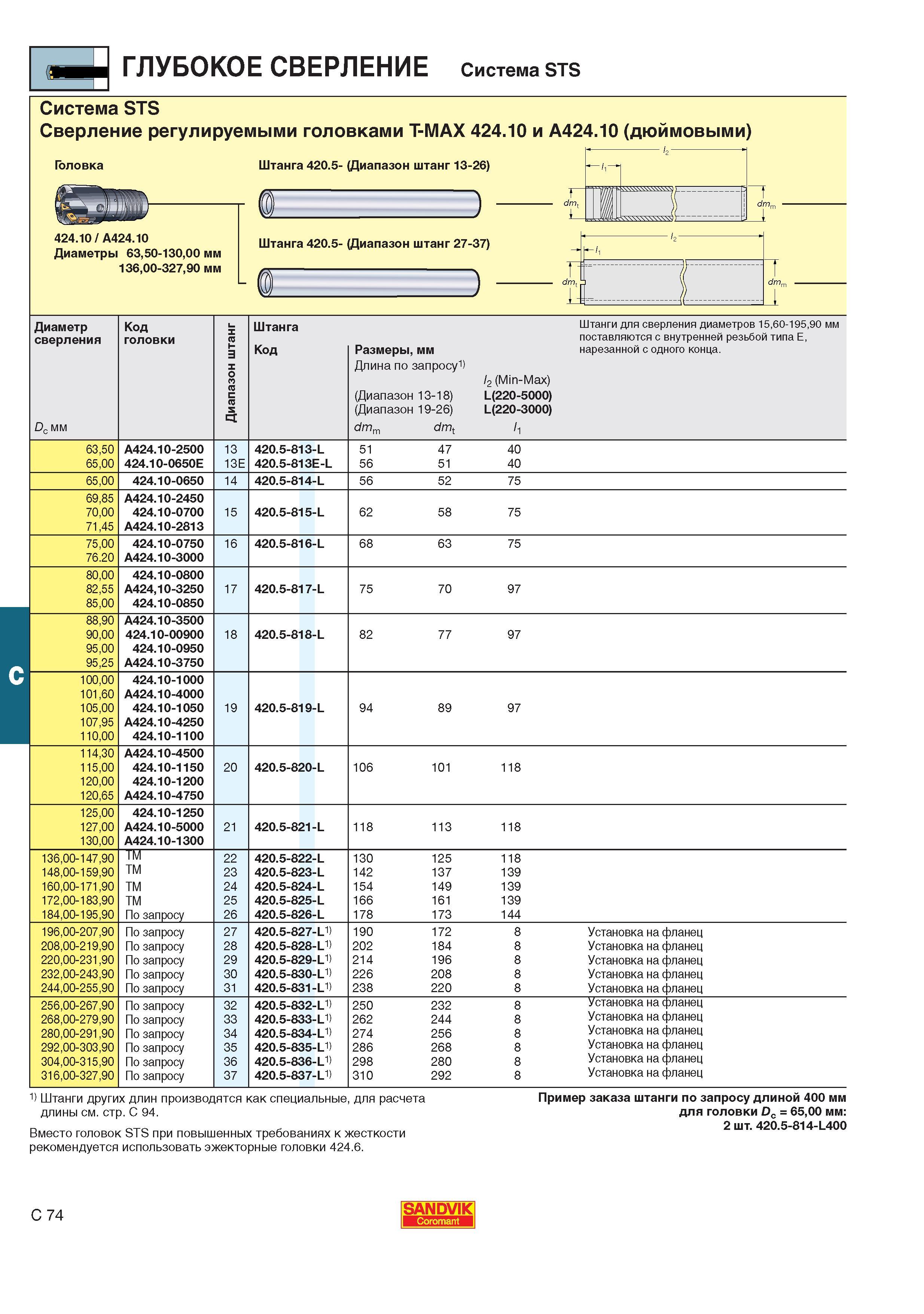

397 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.C74

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. C74 0397 Lab2u

ГЛУБОКОЕ СВЕРЛЕНИЕ Система STS Система STS Сверление регулируемыми головками Т-МАХ 424.10 и А424.10 (дюймовыми) Головка Штанга 420.5- (Диапазон штанг 13-26) 424.10 A424.10 Диаметры 6350-13000 мм 13600-32790 мм dmt Штанга 420.5- (Диапазон штанг 27-37) dmm ) dmt Диаметр сверления Dc мм Код головки Диапазон штанг Штанга Код Размеры мм Длина по запросу 1) (Диапазон 13-18) (Диапазон 19-26) dmm dmt I2 (Min-Max) L(220-5000) L(220-3000) I1 Штанги для сверления диаметров 1560-19590 мм поставляются с внутренней резьбой типа Е нарезанной с одного конца. 6350 A424.10-2500 13 420.5-813-L 51 47 40 6500 424.10-0650E 13E 420.5-813E-L 56 51 40 6500 424.10-0650 14 420.5-814-L 56 52 75 6985 A424.10-2450 7000 424.10-0700 15 420.5-815-L 62 58 75 7145 A424.10-2813 7500 424.10-0750 16 420.5-816-L 68 63 75 76.20 A424.10-3000 8000 424.10-0800 8255 A42410-3250 17 420.5-817-L 75 70 97 8500 424.10-0850 8890 A424.10-3500 9000 424.10-00900 18 420.5-818-L 82 77 97 9500 424.10-0950 9525 A424.10-3750 10000 424.10-1000 10160 A424.10-4000 10500 424.10-1050 19 420.5-819-L 94 89 97 10795 A424.10-4250 11000 424.10-1100 11430 A424.10-4500 11500 424.10-1150 20 420.5-820-L 106 101 118 12000 424.10-1200 12065 A424.10-4750 12500 424.10-1250 12700 A424.10-5000 21 420.5-821-L 118 113 118 13000 A424.10-1300 13600-14790 ТМ 22 420.5-822-L 130 125 118 14800-15990 ТМ 23 420.5-823-L 142 137 139 16000-17190 ТМ 24 420.5-824-L 154 149 139 17200-18390 ТМ 25 420.5-825-L 166 161 139 18400-19590 По запросу 26 420.5-826-L 178 173 144 19600-20790 По запросу 27 420.5-827-L 1) 190 172 8 Установка на фланец 20800-21990 По запросу 28 420.5-828-L 1) 202 184 8 Установка на фланец 22000-23190 По запросу 29 420.5-829-L 1) 214 196 8 Установка на фланец 23200-24390 По запросу 30 420.5-830-L 1) 226 208 8 Установка на фланец 24400-25590 По запросу 31 420.5-831-L 1) 238 220 8 Установка на фланец 25600-26790 По запросу 32 420.5-832-L 1) 250 232 8 Установка на фланец 26800-27990 По запросу 33 420.5-833-L 1) 262 244 8 Установка на фланец 28000-29190 По запросу 34 420.5-834-L 1) 274 256 8 Установка на фланец 29200-30390 По запросу 35 420.5-835-L 1) 286 268 8 Установка на фланец 30400-31590 По запросу 36 420.5-836-L 1) 298 280 8 Установка на фланец 31600-32790 По запросу 37 420.5-837-L 1) 310 292 8 Установка на фланец 1) Штанги других длин производятся как специальные для расчета длины см. стр. С 94. Вместо головок STS при повышенных требованиях к жесткости рекомендуется использовать эжекторные головки 424.6. Пример заказа штанги по запросу длиной 400 мм для головки Dc 6500 мм 2 шт. 420.5-814-L400 dm C C 74 SANDVIK Coromant
