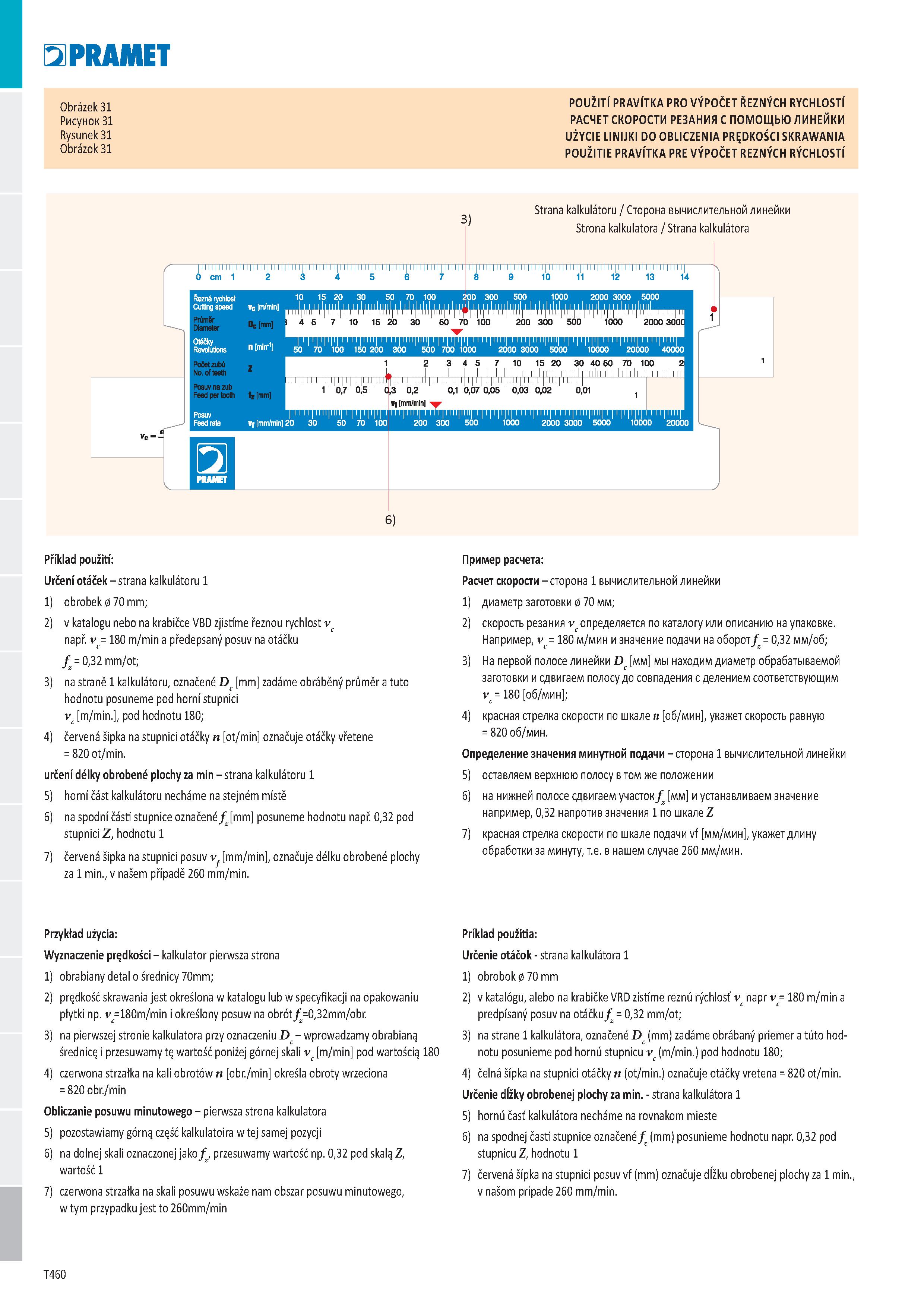

Obrázek 31 použití pravítka pro vypocet reznych rychlosti Рисунок 31 РАСЧЕТ СКОРОСТИ РЕЗАНИЯ С ПОМОЩЬЮ ЛИНЕЙКИ Rysunek 31 UŻYCIE LINIJKI DO OBLICZENIA PRĘDKOŚCI SKRAWANIA Obrázok 31 POUŽITIE PRAVÍTKA PRE VYPOČET REZNYCH RYCHLOSTÍ 3) Strana kalkulátoru / Сторона вычислительной линейки Strona kalkulatora / Strana kalkulátora 8 9 10 11 12 13 14 Otáčky . .j. Revdutions n mm Počet zubú , No.oľteetti Posuv na zub Feed per tooth f mm 50 70 100 150 200 300 500 700 1000 2000 3000 5000 20000 40000 2 3 4 5 7 10 15 20 30 40 50 70 100 1 0,7 0,5 0 ,3 0,2 0,1 0,07 0,05 0,03 0,02 0,01 Uf mm/min w' : in J 6) Příklad použití: Určení otáček - strana kalkulátoru 1 1) obrobek 0 70mm; 2) v katalogu nebo na krabičce VBD zjistíme řeznou rychlost vc např. vc = 180 m/min a předepsaný posuv na otáčku f = 0,32 mm/ot; 3) na straně 1 kalkulátoru, označené Dc mm zadáme obráběný průměr a tuto hodnotu posuneme pod horní stupnici vc m/min. , pod hodnotu 180; 4) červená šipka na stupnici otáčky n ot/min označuje otáčky vřetene = 820 ot/min. určení délky obrobené plochy za min - strana kalkulátoru 1 5) horní část kalkulátoru necháme na stejném místě 6) na spodní části stupnice označenéf mm posuneme hodnotu např. 0,32 pod stupnici Z, hodnotu 1 7) červená šipka na stupnici posuv vf mm/min , označuje délku obrobené plochy za 1 min., v našem případě 260 mm/min. Пример расчета: Расчет скорости - сторона 1 вычислительной линейки 1) диаметр заготовки 0 70 мм; 2) скорость резания vcопределяется по каталогу или описанию на упаковке. Например, vc = 180 м/мин и значение подачи на оборот f = 0,32 мм/об; 3) На первой полосе линейки Dc мм мы находим диаметр обрабатываемой заготовки и сдвигаем полосу до совпадения с делением соответствующим vc = 180 об/мин ; 4) красная стрелка скорости по шкале n об/мин , укажет скорость равную = 820 o6 Определение значения минутной подачи - сторона 1 вычислительной линейки 5) оставляем верхнюю полосу в том же положении 6) на нижней полосе сдвигаем участокf мм и устанавливаем значение например, 0,32 напротив значения 1 по шкале Z 7) красная стрелка скорости по шкале подачи vf мм/мин , укажет длину обработки за минуту, т.е. в нашем случае 260 мм/мин. Przykład użycia: Wyznaczenie prędkości - kalkulator pierwsza strona 1) obrabiany detal o średnicy 70mm; 2) prędkość skrawania jest określona w katalogu lub w specyfikacji na opakowaniu płytki np. vc=180m/min i określony posuw na obrót f=0,32mm/obr. 3) na pierwszej stronie kalkulatora przy oznaczeniu Dc- wprowadzamy obrabianą średnicę i przesuwamy tę wartość poniżej górnej skali vc m/min pod wartością 180 4) czerwona strzałka na kali obrotów n obr./min określa obroty wrzeciona = 820 obr./min Obliczanie posuwu minutowego - pierwsza strona kalkulatora 5) pozostawiamy górną część kalkulatoira w tej samej pozycji 6) na dolnej skali oznaczonej jako f, przesuwamy wartość np. 0,32 pod skalą Z, wartość 1 7) czerwona strzałka na skali posuwu wskaże nam obszar posuwu minutowego, w tym przypadku jest to 260mm/min Príklad použitia: Určenie otáčok - strana kalkulátora 1 1) obrobok 0 70 mm 2) v katalógu, alebo na krabičke VRD zistíme reznú rýchlosť vc napr vc= 180 m/min a predpísaný posuv na otáčku f, = 0,32 mm/ot; 3) na strane 1 kalkulátora, označené Dc (mm) zadáme obrábaný priemer a túto hodnotu posunieme pod hornú stupnicu vc (m/min.) pod hodnotu 180; 4) čelná šípka na stupnici otáčky n (ot/min.) označuje otáčky vretena = 820 ot/min. Určenie dĺžky obrobenej plochy za min. - strana kalkulátora 1 5) hornú časť kalkulátora necháme na rovnakom mieste 6) na spodnej časti stupnice označené f (mm) posunieme hodnotu napr. 0,32 pod stupnicu Z, hodnotu 1 7) červená šípka na stupnici posuv vf (mm) označuje dĺžku obrobenej plochy za 1 min., v našom prípade 260 mm/min. T460
