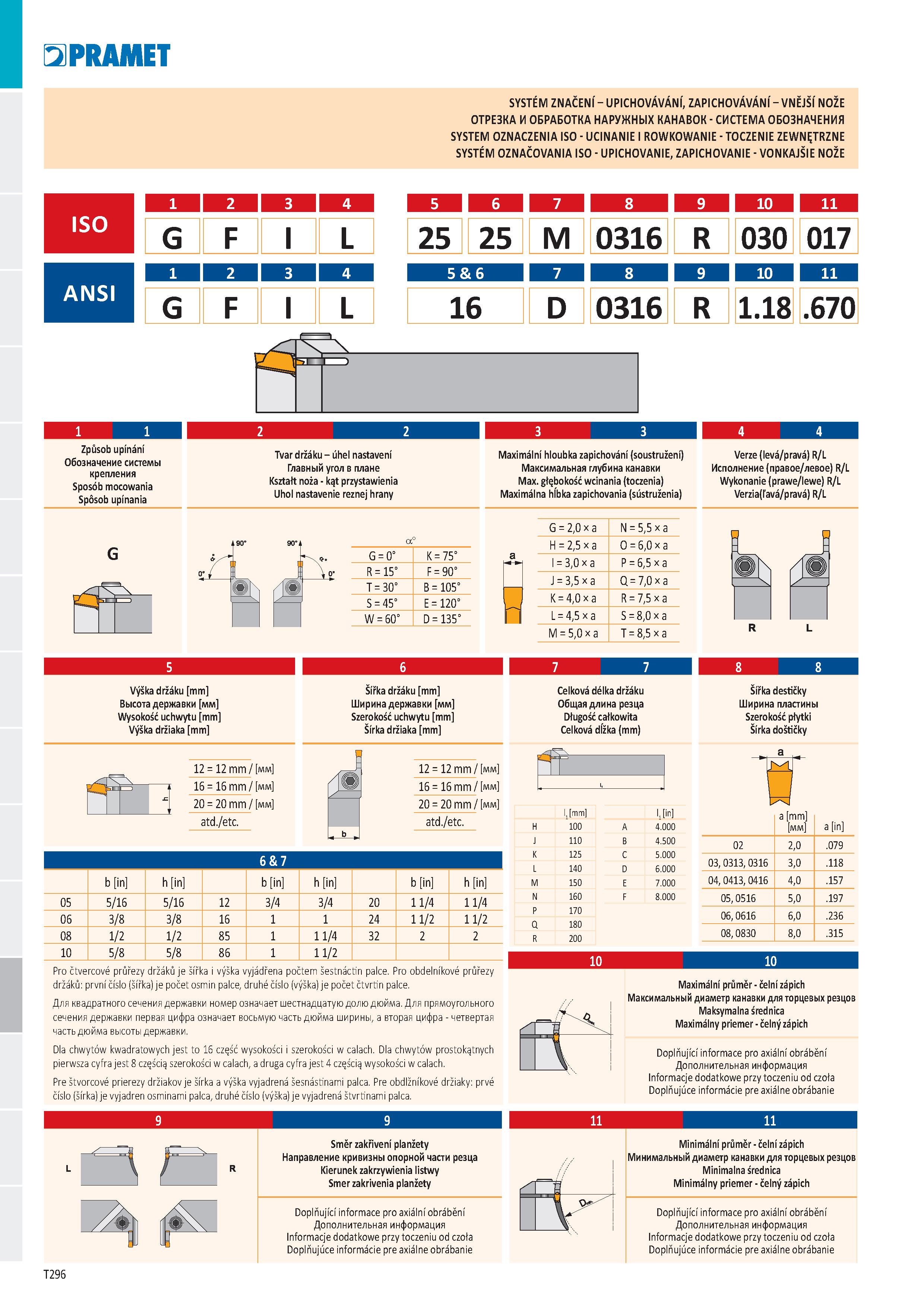

Pramet SYSTÉM ZNAČENÍ - UPICHOVÁVÁNÍ, ZAPICHOVÁVÁNÍ - VNĚJŠÍ NOŽE ОТРЕЗКА И ОБРАБОТКА НАРУЖНЫХ КАНАВОК - СИСТЕМА ОБОЗНАЧЕНИЯ SYSTEM OZNACZENIA ISO - UCINANIE I ROWKOWANIE - TOCZENIE ZEWNĘTRZNE SYSTÉM OZNAČOVANIA ISO - UPICHOVANIE, ZAPICHOVANIE - VONKAJŠIE NOŽE ISO 1 i 2 3 1 4 5 6 7 1 8 1 9 1 10 G F I L 25 25 M 0316 R 030 ANSI j i 2 3 5 & 6 7 8 9 1 10 G F I L 16 D 0316 R 1.18 Způsob upínání Обозначение системы крепления Sposób mocowania Spôsob upínania Tvar držáku - úhel nastavení Главный угол в плане Kształt noża - kąt przystawienia Uhol nastavenie reznej hrany Maximální hloubka zapichování (soustružení) Максимальная глубина канавки Max. głębokość wcinania (toczenia) Maximálna hĺbka zapichovania (sústruženia) Verze (levá/pravá) R/L Исполнение(правое/левое) R/L Wykonanie (prawe/lewe) R/L Verzia(ľavá/pravá) R/L O II CD 5° 1- II R = 15° F = 90° T = 30° B = 105° S = 45° E = 120° W 1 1 ° D = 135° G = 2,0 x a N = 5,5 x a H = 2,5 x a O = 6,0 x a a x O 3, II “O 1 1 x a a x 1.П rW II Q = 7,0 x a K = 4,0 x a R = 7,5 x a L = 4,5 x a S = 8,0 x a M = 5,0 x a T = 8,5 x a Výška držáku mm Высота державки мм Wysokość uchwytu mm Výška držiaka mm 1 6 7 7 8 8 Šířka držáku mm Ширина державки мм Szerokość uchwytu mm Šírka držiaka mm Celková délka držáku Общая длина резца Długość całkowita Celková dĺžka (mm) Šířka destičky Ширина пластины Szerokość płytki Šírka doštičky 12 = 12mm / мм 16 = 16mm / мм 20 = 20mm / мм 12 = 12mm/ мм 16 = 16mm/ мм 20 = 20mm / мм gfc atd./etc. atd./etc. b in h in b in h in b in h in 05 5/16 5/16 12 3/4 3/4 20 1 1/4 1 1/4 06 3/8 3/8 16 1 1 24 1 1/2 1 1/2 08 1/2 1/2 85 1 1 1/4 32 2 2 10 5/8 5/8 86 1 1 1/2 lj mm I1 in H 100 A 4.000 j 110 B 4.500 K 125 C 5.000 L 140 D 6.000 M 150 E 7.000 N 160 F 8.000 P 170 Q 180 R 200 a mm мм a in 02 2,0 .079 03, 0313, 0316 3,0 .118 04, 0413, 0416 4,0 .157 05, 0516 5,0 .197 06, 0616 6,0 .236 08, 0830 8,0 .315 Pro čtvercové průřezy držáků je šířka i výška vyjádřena počtem šestnáctin palce. Pro obdélníkové průřezy držáků: první číslo (šířka) je počet osmin palce, druhé číslo (výška) je počet čtvrtin palce. Для квадратного сечения державки номер означает шестнадцатую долю дюйма. Для прямоугольного сечения державки первая цифра означает восьмую часть дюйма ширины, а вторая цифра - четвертая часть дюйма высоты державки. Dla chwytów kwadratowych jest to 16 część wysokości i szerokości w calach. Dla chwytów prostokątnych pierwsza cyfra jest 8 częścią szerokości w calach, a druga cyfra jest 4 częścią wysokości w calach. Pre štvorcové prierezy držiakov je šírka a výška vyjadrená šesnástinami palca. Pre obdlžníkové držiaky: prvé číslo (šírka) je vyjadren osminami palca, druhé číslo (výška) je vyjadrená štvrtinami palca. Maximální průměr - čelní zápich Максимальный диаметр канавки для торцевых резцов Maksymalna średnica Maximálny priemer - čelný zápich Doplňující informace pro axiální obrábění Дополнительная информация Informacje dodatkowe przy toczeniu od czoła Doplňujúce informácie pre axiálne obrábanie Směr zakřivení planžety Направление кривизны опорной части резца Kierunek zakrzywienia listwy Smer zakrivenia planžety Doplňující informace pro axiální obrábění Дополнительная информация Informacje dodatkowe przy toczeniu od czoła Doplňujúce informácie pre axiálne obrábanie Minimální průměr - čelní zápich Минимальный диаметр канавки для торцевых резцов Minimalna średnica Minimálny priemer - čelný zápich Doplňující informace pro axiální obrábění Дополнительная информация Informacje dodatkowe przy toczeniu od czoła Doplňujúce informácie pre axiálne obrábanie 9 9 T296
