833 Каталог PRAMET 2019 Режущий инструмент Пластины Фрезы Резцы Сверла Стр.M365

Каталог PRAMET 2019 Режущий инструмент по металлу Стр. M365 0833 Lab2u

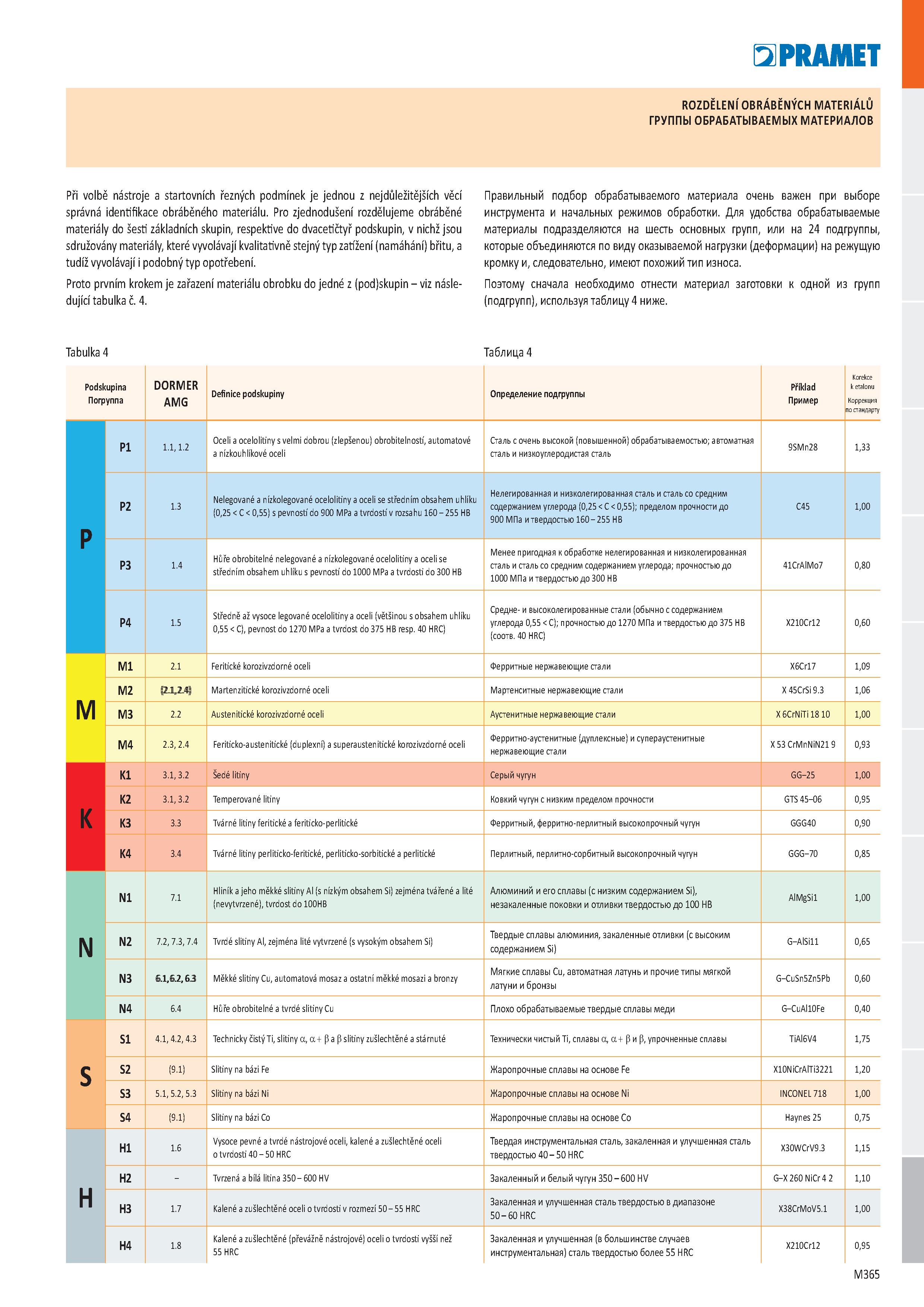

PRAMET ROZDĚLENÍ OBRÁBĚNÝCH MATERIÁLŮ ГРУППЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ Při volbě nástroje a startovních řezných podmínek je jednou z nejdůležitějších věcí správná identifikace obráběného materiálu. Pro zjednodušení rozdělujeme obráběné materiály do šesti základních skupin, respektive do dvacetičtyř podskupin, v nichž jsou sdružovány materiály, které vyvolávají kvalitativně stejný typ zatížení (namáhání) břitu, a tudíž vyvolávají i podobný typ opotřebení. Proto prvním krokem je zařazení materiálu obrobku do jedné z (pod)skupin - viz následující tabulka č. 4. Правильный подбор обрабатываемого материала очень важен при выборе инструмента и начальных режимов обработки. Для удобства обрабатываемые материалы подразделяются на шесть основных групп, или на 24 подгруппы, которые объединяются по виду оказываемой нагрузки (деформации) на режущую кромку и, следовательно, имеют похожий тип износа. Поэтому сначала необходимо отнести материал заготовки к одной из групп (подгрупп), используя таблицу 4 ниже. Tabulka 4 Таблица 4 Podskupina Погруппа DORMER AMG Definice podskupiny Определение подгруппы Příklad Пример Korekce k etalonu Коррекция по стандарту P1 1.1, 1.2 Oceli a ocelolitiny s velmi dobrou (zlepšenou) obrobitelností, automatové a nízkouhlíkové oceli Сталь с очень высокой (повышенной) обрабатываемостью; автоматная сталь и низкоуглеродистая сталь 9SMn28 1,33 n P2 1.3 Nelegované a nízkolegované ocelolitiny a oceli se středním obsahem uhlíku (0,25 C 0,55) s pevností do 900 MPa a tvrdostí v rozsahu 160-255 HB Нелегированная и низколегированная сталь и сталь со средним содержанием углерода (0,25 C< 0,55); пределом прочности до 900 МПа и твердостью 160-255 HB C45 1,00 г P3 1.4 Hůře obrobitelné nelegované a nízkolegované ocelolitiny a oceli se středním obsahem uhlíku s pevností do 1000 MPa a tvrdosti do 300 HB Менее пригодная к обработке нелегированная и низколегированная сталь и сталь со средним содержанием углерода; прочностью до 1000 МПа и твердостью до 300 НВ 41CrAlMo7 0,80 P4 1.5 Středně až vysoce legované ocelolitiny a oceli (většinou s obsahem uhlíku 0,55 C), pevnost do 1270 MPa a tvrdost do 375 HB resp. 40 HRC) Средне- и высоколегированные стали (обычно с содержанием углерода 0,55 C); прочностью до 1270 МПа и твердостью до 375 HB (соотв. 40 HRC) X210Cr12 0,60 M1 2.1 Feritické korozivzdorné oceli Ферритные нержавеющие стали X6Cr17 1,09 M M2 (21Д.4)) Martenzitické korozivzdorné oceli Мартенситные нержавеющие стали X 45CrSi 9.3 1,06 M3 2.2 Austenitické korozivzdorné oceli Аустенитные нержавеющие стали X 6CrNiTi 18 10 1,00 M4 2.3, 2.4 Feriticko-austenitické (duplexní) a superaustenitické korozivzdorné oceli Ферритно-аустенитные (дуплексные) и супераустенитные нержавеющие стали X 53 CrMnNiN21 9 0,93 K1 3.1, 3.2 Šedé litiny Серый чугун GG-25 1,00 K2 3.1, 3.2 Temperované litiny Ковкий чугун с низким пределом прочности GTS45-06 0,95 K K3 3.3 Tvárné litiny feritické a feriticko-perlitické Ферритный, ферритно-перлитный высокопрочный чугун GGG40 0,90 K4 3.4 Tvárné litiny perliticko-feritické, perliticko-sorbitické a perlitické Перлитный, перлитно-сорбитный высокопрочный чугун GGG-70 0,85 N1 7.1 Hliník a jeho měkké slitiny Al (s nízkým obsahem Si) zejména tvářené a lité (nevytvrzené), tvrdost do 100HB Алюминий и его сплавы (с низким содержанием Si), незакаленные поковки и отливки твердостью до 100 НВ AlMgSi1 1,00 N N2 7.2, 7.3, 7.4 Tvrdé slitiny Al, zejména lité vytvrzené (s vysokým obsahem Si) Твердые сплавы алюминия, закаленные отливки (с высоким содержанием Si) G-AlSi11 0,65 N3 6.1, 6.2, 6.3 Měkké slitiny Cu, automatová mosaz ostatní měkké mosazi a bronzy Мягкие сплавы Cu, автоматная латунь и прочие типы мягкой латуни и бронзы G-CuSn5Zn5Pb 0,60 N4 6.4 Hůře obrobitelné a tvrdé slitiny Cu Плохо обрабатываемые твердые сплавы меди G-CuAl10Fe 0,40 S1 4.1, 4.2, 4.3 Technicky čistý Ti, slitiny a, a + b a b slitiny zušlechtěné a stárnuté Технически чистый Ti, сплавы a, а + b и b, упрочненные сплавы TiAl6V4 1,75 S S2 (9.1) Slitiny na bázi Fe Жаропрочные сплавы на основе Fe X10NiCrAlTi3221 1,20 J S3 5.1, 5.2, 5.3 Slitiny na bázi Ni Жаропрочные сплавы на основе Ni INCONEL 718 1,00 S4 (9.1) Slitiny na bázi Co Жаропрочные сплавы на основе Co Haynes 25 0,75 H1 1.6 Vysoce pevné a tvrdé nástrojové oceli, kalené a zušlechtěné oceli o tvrdosti 40-50 HRC Твердая инструментальная сталь, закаленная и улучшенная сталь твердостью 40-50 HRC X30WCrV9.3 1,15 H2 - Tvrzená a bílá litina 350-600 HV Закаленный и белый чугун 350-600 HV G-X 260 NiCr 4 2 1,10 H H3 1.7 Kalené a zušlechtěné oceli o tvrdosti rozmezí 50-55 HRC Закаленная и улучшенная сталь твердостью в диапазоне 50-60 HRC X38CrMoV5.1 1,00 H4 1.8 Kalené a zušlechtěné (převážně nástrojové) oceli o tvrdosti' vyšší než 55 HRC Закаленная и улучшенная (в большинстве случаев инструментальная) сталь твердостью более 55 HRC X210Cr12 0,95 M365
