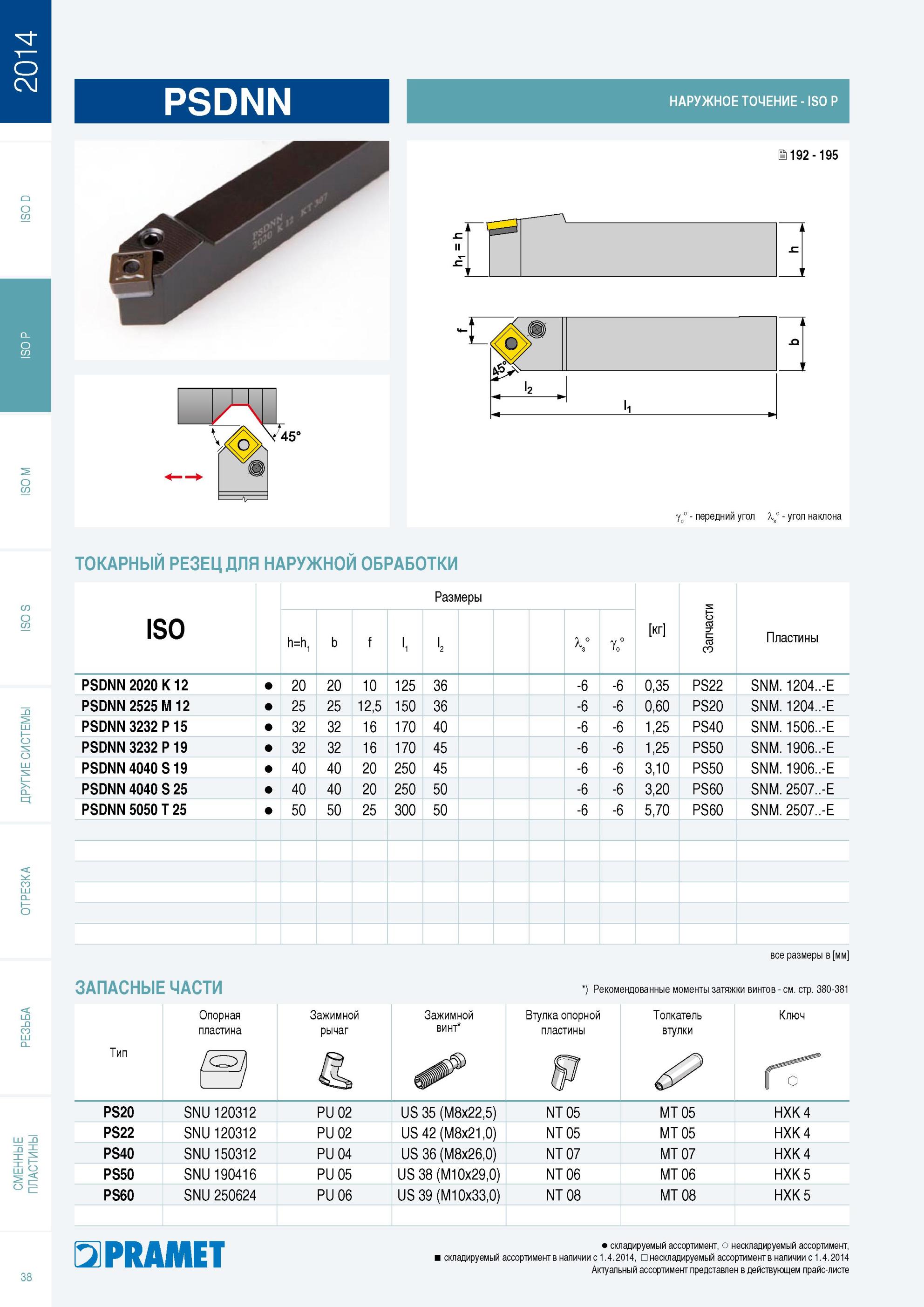

Токарная державка PSDNN Pramet нейтрального исполнения для проходного наружного точения с квадратным хвостовиком Конструкция и размеры инструмента Таблицы

Токарная державка PSDNN Pramet нейтрального исполнения для проходного наружного точения с квадратным хвостовиком Конструкция и размеры инструмента Таблицы

Токарная державка PSDNN Pramet нейтрального исполнения для проходного наружного точения с квадратным хвостовиком Конструкция и размеры инструмента Таблицы _ Размеры Вес указан в кг Запчасти Пластины h=h1 b f l, l2 V Yo° PSDNN 2020 K 12 20 20 10 125 36 -6 -6 0,35 PS22 SNM. 1204..-E PSDNN 2525 M 12 25 25 12,5 150 36 -6 -6 0,60 PS20 SNM. 1204..-E PSDNN 3232 P 15 32 32 16 170 40 -6 -6 1,25 PS40 SNM. 1506..-E PSDNN 3232 P 19 32 32 16 170 45 -6 -6 1,25 PS50 SNM. 1906..-E PSDNN 4040 S 19 40 40 20 250 45 -6 -6 3,10 PS50 SNM. 1906..-E PSDNN 4040 S 25 40 40 20 250 50 -6 -6 3,20 PS60 SNM. 2507..-E PSDNN 5050 T 25 50 50 25 300 50 -6 -6 5,70 PS60 SNM. 2507..-E Все размеры указаны в мм Запасные части Рекомендованные моменты затяжки винтов Опорная пластина Зажимной рычаг Зажимной винт Втулка опорной пластины Толкатель втулки Ключ Тип /CD/ / пг PS20 SNU 120312 PU 02 US 35 (M8x22,5 NT 05 MT 05 HXK 4 PS22 SNU 120312 PU 02 US 42 (M8x21,0 NT 05 MT 05 HXK 4 PS40 SNU 150312 PU 04 US 36 (M8x26,0 NT 07 MT 07 HXK 4 PS50 SNU 190416 PU 05 US 38 (M10x29,0 NT 06 MT 06 HXK 5 PS60 SNU 250624 PU 06 US 39 (M10x33,0 NT 08 MT 08 HXK 5 38 PRAMET складируемый ассортимент нескладируемый ассортимент, складируемый ассортимент в наличии с 1. 4. 2014, нескладируемый ассортимент в наличии с 1. 4. 2014 Актуальный ассортимент представлен в действующем прайс-листе PSDNN НАРУЖНОЕ ТОЧЕНИЕ ISO P 2192 195 Токарный резец ДЛЯ НАРУЖНОЙ ОБРАБОТКИ Yo° передний угол s° угол наклона ISO
